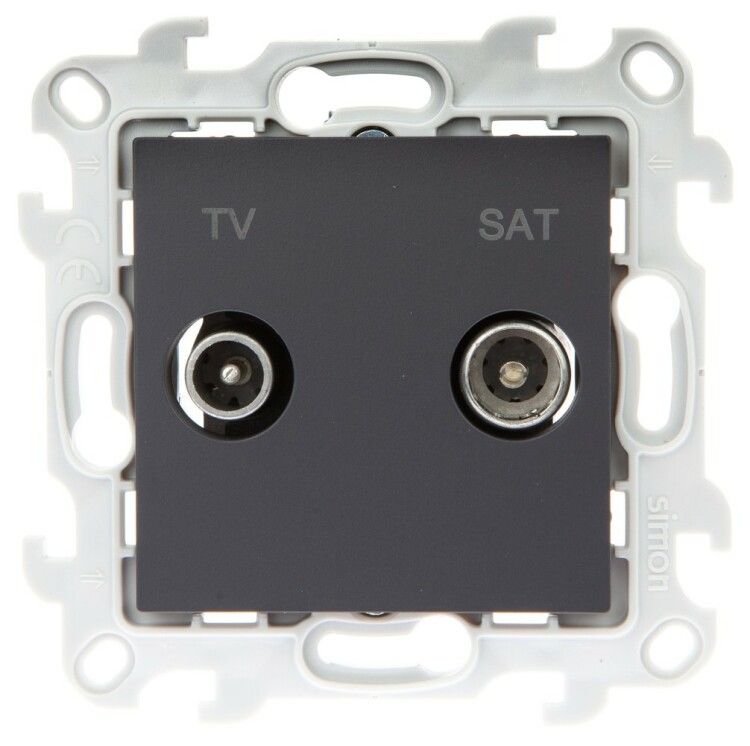

Розетка телевизионная оконечная TV/SAT СП Simon 24 IP20 механизм графит 2410486-038

Розетка телевизионная оконечная TV/SAT от Simon с артикулом 2410486-038 - это встраиваемый механизм для подключения антенного и спутникового сигнала в жилых и офисных помещениях. Устройство сочетает надежную механическую фиксацию и защиту от внешних воздействий, обеспечивая стабильный сигнал даже при длительной эксплуатации.

Назначение и область применения

Розетка телевизионная оконечная TV/SAT предназначена для подключения коаксиальных кабелей типа RG-6 или аналогичных - напрямую к телевизору, приставке или модему. Она используется там, где требуется завершить информационную линию: в гостиной, спальне, домашнем кабинете или на даче. Подходит для систем спутникового (SAT) и наземного телевещания (TV). Механизм устанавливается в стандартную подрозетник, совмещаясь с другими бытовыми розетками в одной рамке.

Технические характеристики

• Тип соединителя: TV/SAT - для коаксиального кабеля с разъёмом F-типа
• Количество выходов: 2 - позволяет подключить два устройства одновременно
• Номинальный ток: 1 А - предназначен исключительно для слаботочных сигналов, не для питания устройств
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Способ монтажа: встраиваемый - устанавливается в подрозетник глубиной не менее 35 мм
• Подключение: винтовое - зажим провода осуществляется винтами, требует аккуратной затяжки
• Центральная вставка: да - обеспечивает плотный контакт с центральным проводником кабеля
• Материал корпуса: термопласт - устойчив к перегреву и механическому износу
• Цвет и покрытие: матовый серый (графит) - маскирует следы пыли и выглядит современно
• Габариты: 80×80×35 мм - соответствует стандартным подрозетникам
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и умеренной влажностью

Совместимость и монтаж

Розетка телевизионная оконечная TV/SAT совместима с любыми стандартными подрозетниками диаметром 68–70 мм. Для установки необходимо:

• выполнить штробление стены и поместить подрозетник;
• зачистить конец коаксиального кабеля на 10–12 мм, чтобы обнажился центральный провод и оплетка;
• вставить провод в соответствующий вход и закрутить винты - не переусердствуйте, чтобы не повредить контакт;
• фиксировать механизм в подрозетнике с помощью боковых зажимов или саморезов;
• прикрепить декоративную накладку - она уже в комплекте.

Не используйте эту розетку для передачи электроэнергии - она не имеет силовых контактов. Только для RF-сигналов!

Безопасность и стандарты

Розетка выполнена в соответствии с техническими условиями ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для слаботочных сетей. Отсутствие защиты от влаги (IP20) делает её непригодной для установки в ванных комнатах, на улице или в сырых помещениях.

Преимущества

• Два выхода позволяют подключить телевизор и приставку без переходника
• Фирменная система зажима обеспечивает долговечный контакт без потерь сигнала
• Матовая поверхность снижает блики и легко моется
• Компактные размеры не нарушают эстетику стеновой отделки
• Совместима с рамками других изделий Simon - можно собрать единый блок с розетками переменного тока

Ограничения применения

• Не предназначена для работы во влажных средах - запрещено использовать в банях, туалетах, на балконах
• Не рассчитана на высокие нагрузки - нельзя подключать активные усилители или устройства с питанием через этот разъём
• Не поддерживает HDMI, Ethernet или другие цифровые интерфейсы - только коаксиальные кабели
• Не рекомендовано применять в условиях постоянных вибраций (например, рядом с насосами или вентиляторами)

Примеры использования

• Подключение спутникового приемника к телевизору в гостиной
• Завершение антенной сети в квартире после распределения сигнала от общего усилителя
• Установка в новостройках вместо старых “антенных” розеток
• Интеграция в многофункциональную панель с USB и сетевой розеткой (через рамку Simon)

Практические советы

• Перед монтажом проверьте целостность кабеля - трещины или перегибы снижают качество сигнала
• Используйте качественный коаксиальный кабель с волновым сопротивлением 75 Ом - это гарантирует минимальные потери
• Не перекручивайте винты - достаточно усилия рук; слишком сильная затяжка деформирует контакт
• Если планируете несколько таких розеток в одном блоке - выбирайте одинаковые модели для единого дизайна
• Проверьте совпадение диаметра подрозетника - некоторые старые модели имеют меньший внутренний размер
