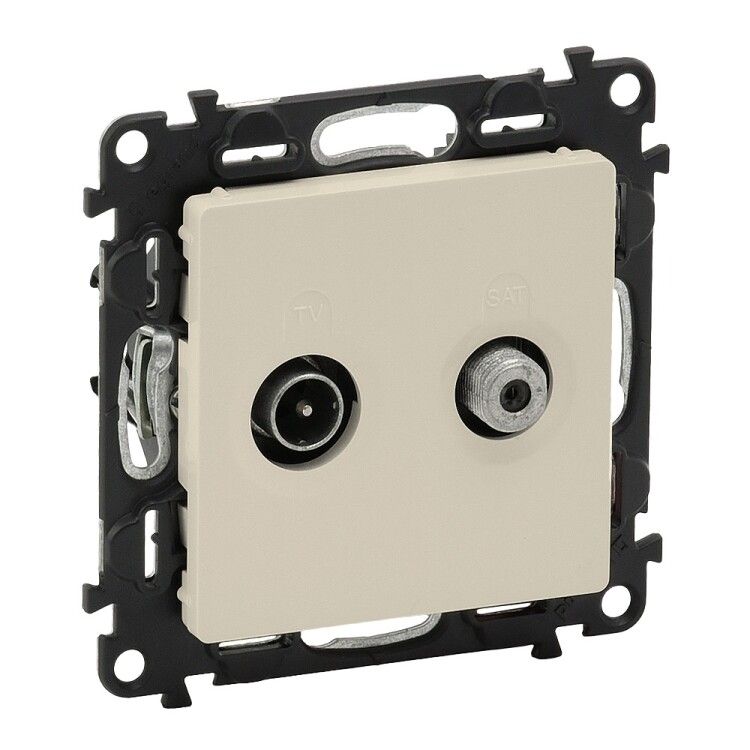

Розетка телевизионная TV/SAT 2-м Valena Life 5-862МГц/950-2400МГц с топологией "звезда" лицев. панелью механизм сл. кость Leg 753564 Legrand

Розетка телевизионная Legrand Valena LIFE 753564 - оконечная розетка с двумя выходами и встроенным делителем сигнала, предназначенная для скрытой установки в жилых и офисных помещениях. Поддерживает частотный диапазон до 2400 МГц, обеспечивает передачу спутникового и телевизионного сигнала по топологии «звезда» с возможностью дистанционного питания активного оборудования.

Назначение и область применения

Розетка Legrand Valena LIFE 753564 используется для подключения телевизоров, приставок, спутниковых приемников и других устройств, работающих с антенными и спутниковыми сигналами. Применяется в системах коллективного телевидения (КАТВ) и спутникового вещания (SAT), где требуется равномерное распределение сигнала между несколькими точками. Особенно эффективна в многоквартирных домах, отелях, офисах и современных жилых комплексах, где важна чистота сигнала и минимизация потерь.

Технические характеристики

• Тип соединителя: TV-SAT - совместима с коаксиальными кабелями типа RG-6, RG-59 и аналогичными;
• Частотный диапазон: 4–2400 МГц - охватывает все стандартные каналы: аналоговое ТВ, DVB-T/T2, DVB-S/S2, кабельное HD;
• Количество выходов: 2 - позволяет подключить два устройства от одного входного кабеля;
• Потери на разветвлении: 1,5–2 дБ - минимальные потери сигнала благодаря качественному внутреннему делителю;
• Дистанционное питание: да - поддерживает питание LNB через кабель, что упрощает установку спутниковых антенн;
• Степень защиты IP21: защищена от вертикально падающих капель воды и случайного контакта с пальцами; не предназначена для влажных помещений;
• Материал корпуса: галоген-free пластик - безопасен при возгорании, не выделяет токсичных веществ;
• Цвет: бежевый (слоновая кость) - сочетается с классическими рамками и декором интерьера;
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной 40–45 мм;
• Крепление: распорные элементы + винты - надежная фixация в стеновой нише;
• Количество постов: 1 - занимает один стандартный модуль в распределительной коробке;
• Тип комплектации: механизм с накладкой - лицевая панель легко заменяется при необходимости.

Совместимость и монтаж

Розетка Legrand Valena LIFE 753564 совместима с любыми коаксиальными разъёмами F-типа. Для монтажа необходим стандартный подрозетник (диаметром 68 мм). Кабели подключаются к клеммам внутри механизма - входной провод идет на центральный контакт, экранирующий провод - на корпус. Установка выполняется после прокладки кабеля, до отделочных работ. Накладка крепится винтами - её можно поменять на другую цветовую версию без замены всего механизма. Обязательно проверьте целостность экрана кабеля: поврежденный экран снижает качество сигнала даже при идеальной розетке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электросистем. Отсутствие галогенов в составе пластика снижает риск образования ядовитых газов при перегреве. Стандарт IP21 гарантирует базовую защиту от влаги и прикосновений, однако не допускает использование в ванных комнатах, банях и на улице. Соответствует нормам EN 50083 и IEC 60728 для телевизионных систем.

Преимущества

• Поддержка дистанционного питания - исключает необходимость отдельного блока питания для LNB;
• Низкий уровень потерь (1,5–2 дБ) - сохраняет мощность сигнала даже при длинных трассах;
• Универсальная частота до 2400 МГц - работает с новыми форматами UHD, 4K, IPTV;
• Матовая поверхность - не царапается, не оставляет следов пальцев;
• Совместимость с сериями Valena LIFE - легко интегрируется в единую систему управления интерьером;
• Заменяемая лицевая панель - возможность изменения цвета без замены всей розетки.

Ограничения применения

• Не подходит для открытой установки - требует скрытой wiring и подрозетника;
• IP21 недостаточен для влажных зон - избегайте установки в ванных, кухнях с высокой влажностью, на балконах;
• Не является усилителем - не компенсирует значительные потери в кабеле; при длине более 50 м рекомендован внешний усилитель;
• Не поддерживает Ethernet или Power over Coax - только RF-сигналы и дистанционное питание LNB.

Примеры использования

• Подключение двух телевизоров в гостиной к одному спутниковому ресиверу;
• Разводка сигнала от центрального узла в квартире: одна розетка - в комнате, вторая - в детской;
• Система коллективного ТВ в маломotel или студенческом общежитии;
• Интеграция в домашнюю медиасеть с поддержкой DVB-S2 и HDTV.

Практические советы

• Перед монтажом проверьте напряжение на входном кабеле - наличие 13–18 В постоянного тока подтверждает работу дистанционного питания;
• Не используйте кабели с плохим экранированием - они вызывают шум и помехи даже при хорошей розетке;
• При использовании нескольких таких розеток в одной цепи суммарные потери могут достигнуть 6–8 дБ - рассчитывайте бюджет сигнала заранее;
• При замене старой розетки - отключите питание LNB, чтобы избежать пробоя;
• Выбирайте кабель с медным центральным проводником, а не алюминиевым - он лучше передает высокочастотный сигнал.
