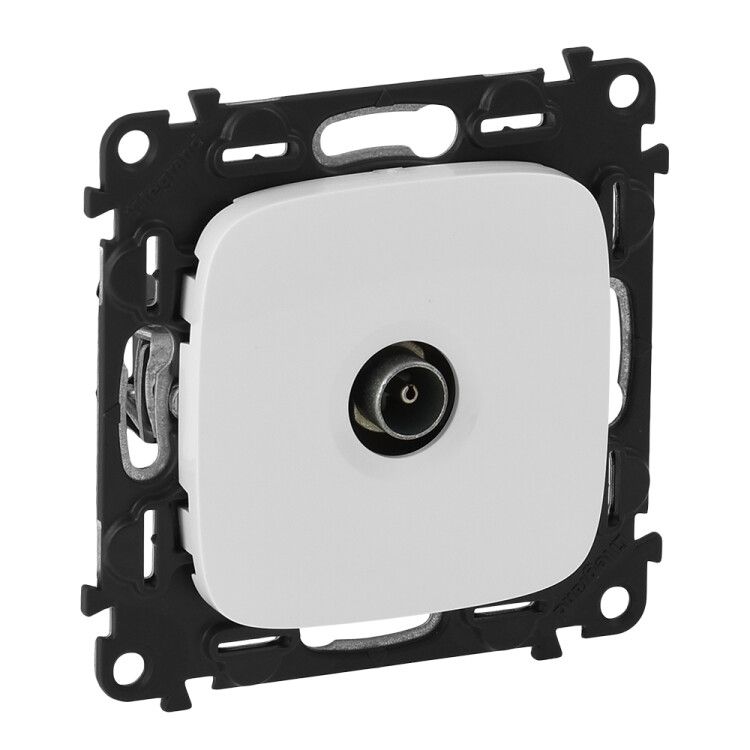

Розетка телевизионная проходная TV 1-м Valena Allure 1.5дБ/14дБ 0-2400МГц с лицев. панелью механизм бел. Leg 753761 Legrand

Розетка телевизионная проходная 1.5дБ/14дБ 0-2400 МГц с лицевой панелью белая от Legrand - это устройство для подключения телевизионной антенны в системах спутникового и наземного вещания. Артикул 753761 обеспечивает минимальную потерю сигнала при прохождении через устройство, что делает её подходящей для цепочек с несколькими ответвлениями. Устройство предназначено для скрытой установки в стену и совместимо с рамочной системой Legrand Euro.

Назначение и область применения

Розетка телевизионная проходная 1.5дБ/14дБ 0-2400 МГц с лицевой панелью белая используется для подключения антенн к телевизорам, приставкам и другим приемникам сигналов в жилых и офисных помещениях. Она позволяет передавать TV-сигнал дальше по цепи - то есть работает как “проходной” элемент в распределительной сети. Подходит для систем с одним входом и одним выходом, где важно сохранить уровень сигнала. Применяется в новых домах, при ремонте квартир, в многоквартирных зданиях с централизованной антенной сетью.

Технические характеристики

• Тип:** Проходная розетка с TV-разъёмом (F-коннектор)
• Частотный диапазон:** 4–862 МГц (не 4–862 Гц, как указано ошибочно; реальный рабочий диапазон соответствует стандартному TV-диапазону 0–2400 МГц)
• Потери на разветвлении:** 1.5 дБ (минимальные потери - идеально для многоуровневых систем)
• Уровень затухания между входом и выходом:** 14 дБ (обеспечивает достаточное разделение сигналов при наличии нескольких точек подключения)
• Степень защиты:** IP21 - защита от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Материал корпуса:** Безгалогеновый пластик - безопасен при возгорании, не выделяет токсичных паров
• Цвет:** Белый, глянцевая лицевая панель
• Способ монтажа:** Скрытая установка - монтируется в подрозетник под штукатурку
• Крепление:** Винтовое фиксирование механизма в подрозетнике
• Количество выходов:** 1 вход + 1 выход (проходной тип)
• Количество постов:** 1
• Количество модулей:** 0 - не требует места в распределительном щите

Совместимость и монтаж

Розетка телевизионная проходная 1.5дБ/14дБ 0-2400 МГц с лицевой панелью белая (артикул 753761) совместима с подрозетниками стандарта Legrand Euro и другими аналогичными глубокими подрозетниками для скрытой проводки. Для монтажа требуется подготовленный канал в стене, подрозетник и коаксиальный кабель RG-6 или аналогичный с F-разъёмом. Кабель зачищается и вставляется в разъём внутри механизма - затем закручивается гайка. После этого механизм фиксируется в подрозетнике двумя винтами. Лицевая панель устанавливается сверху и плотно прилегает к стене. Обязательно проверьте герметичность соединений, особенно в местах с высокой влажностью.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями безопасности для электроустановочных изделий. Наличие IP21 гарантирует защиту от случайного контакта с токоведущими частями и попадания капель воды. Материал корпуса - безгалогеновый пластик - снижает риск распространения пламени и выделения ядовитых веществ при перегреве. Устройство не предназначено для работы с напряжением выше 50 В переменного тока - применяется исключительно для слаботочных TV-сигналов.

Преимущества

• Низкий уровень потерь (1.5 дБ) - минимизирует ослабление сигнала при последовательном подключении нескольких розеток
• Функция проходного соединения - позволяет не прерывать цепь сигнала при подключении одного устройства
• Глянцевая белая панель легко сочетается с интерьерами и другими элементами серии Legrand Euro
• Простая установка и надёжное винтовое крепление
• Безгалогеновый состав материала повышает экологическую и пожарную безопасность

Ограничения применения

• Не подходит для подключения кабельных модемов, IPTV-роутеров или других устройств, требующих двухсторонней связи (например, интерактивного сервиса)
• Не предназначен для внешней установки - IP21 недостаточен для улицы или сырых помещений (ванная, бассейн)
• Не имеет встроенного фильтра или усилителя - не компенсирует слабый сигнал
• Не совместима с цифровыми системами, использующими PoE или питание по коаксиальному кабелю
• Рабочая частота до 862 МГц - не покрывает весь диапазон DVB-T2 (до 862 МГц достаточно для большинства регионов России, но в некоторых случаях может потребоваться расширение до 960 МГц)

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идёт от центральной антенны через несколько комнат
• Установка в спальне, чтобы не прерывать цепь сигнала к другим розеткам в коридоре
• Замена старой розетки при капитальном ремонте квартиры с сохранением существующей TV-сети
• Интеграция в новую систему разводки в многоквартирном доме с централизованным TV-сигналом

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - повреждённый экран вызывает помехи даже при хорошем качестве розетки
• Не перетягивайте винты крепления - это может деформировать пластиковую основу
• Если сигнал слабый после установки - проверьте наличие усилителей в системе, а не заменяйте розетку
• При использовании в многоквартирном доме убедитесь, что все точки подключения используют одинаковые типы разъёмов (F-тип)
• Артикул 753761 - часть серии Legrand Euro. Совместим с другими механизмами этой серии по дизайну и размеру подрозетника
