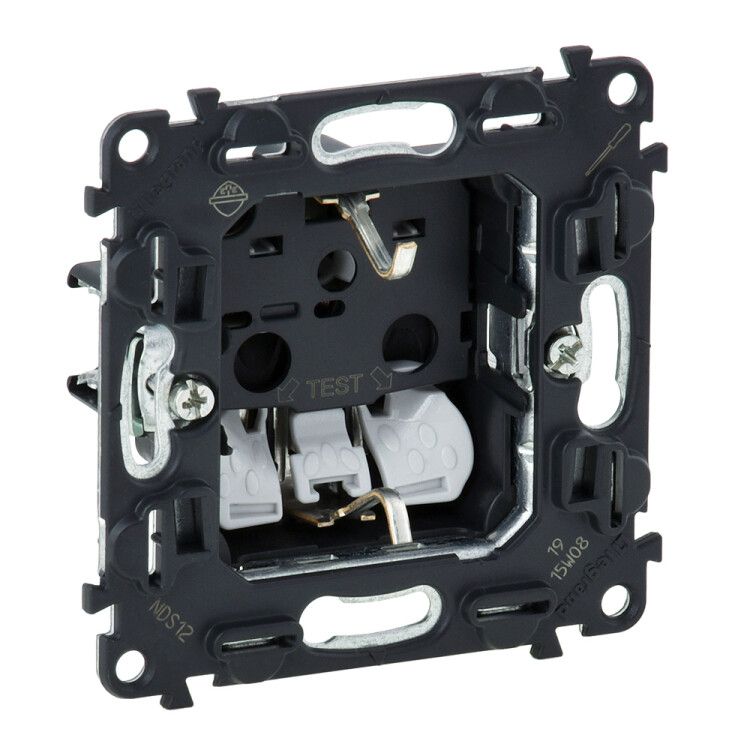

Розетка 1-м СП Valena In'matic 16А IP20 250В 2P+E защ. шторки безвинтов. клеммы механизм Leg 753030 Legrand

Розетка силовая 16А 250В 2P+E с защитными шторками безвинтовые клеммы механизм от Legrand Euro в серии Valena IN’MATIC предназначена для безопасного подключения мощных бытовых и промышленных устройств. Механизм рассчитан на скрытую установку, обеспечивает надёжное соединение без необходимости затяжки винтов и соответствует требованиям безопасности для помещений с повышенной нагрузкой.

Назначение и область применения

Эта розетка используется там, где требуется надёжное и безопасное подключение оборудования с током до 16 А. Подходит для стационарной установки в жилых, офисных и производственных помещениях: станки, сварочные аппараты, конвейеры, насосы, тепловые пушки и другая техника с высокой потребляемой мощностью. Благодаря защите контактов и механизму с проходными функциями, её можно использовать в цепях с последовательным подключением нескольких точек.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50–60 Гц
• Количество фаз: 1
• Заземление: есть (PE-контакт)
• Количество постов: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает слабый механический удар (например, случайный контакт инструментом)
• Материал корпуса: пластик, без галогенов - экологичный состав, снижающий выделение токсичных веществ при перегреве
• Габариты: 74,7 × 74,7 × 37,6 мм
• Способ подключения: винтовой зажим - провода фиксируются в клеммах болтом
• Тип крепления: винтовое - монтируется в подрозетник с помощью винтов
• Отделка: матовая поверхность - устойчива к царапинам и не бликует
• Проходные функции: да - позволяет передавать ток через розетку к следующему устройству в цепи

Совместимость и монтаж

Механизм совместим с подрозетниками стандарта Евро (диаметр 68 мм и более). Установка выполняется в стену с предварительно подготовленной нишей. Для монтажа используются два винта на боковых сторонах механизма - они фиксируют его в подрозетнике. Клеммы позволяют подключить медные провода сечением до 2,5 мм2. Проходные контакты обеспечивают возможность подключения следующего устройства без дополнительных перемычек. Обратите внимание: минимальная глубина встраивания - 0 мм, значит, механизм полностью утоплен в подрозетник, что важно при ограниченном пространстве.

Безопасность и стандарты

Розетка имеет защитные шторки - предотвращают доступ к токоведущим частям при вставке одиночного предмета (например, иглы или ключа). Соответствует требованиям EN 60669-1 и IEC 60364. Отсутствие галогенов в материале повышает безопасность при возгорании - меньше дыма и токсичных выбросов. Индикация и символы отсутствуют - не имеет световой сигнализации состояния.

Преимущества

• Безвинтовые клеммы - ускоряют монтаж, исключают необходимость многократной затяжки
• Защитные шторки - снижают риск поражения током, особенно в местах с возможным детским доступом
• Проходные функции - экономят время и материалы при организации группового подключения
• Матовая поверхность - не царапается, легко моется, сохраняет внешний вид долгое время
• Компактные размеры - подходят даже для плотной расстановки розеток

Ограничения применения

• IP20 - не предназначен для влажных помещений (ванная, кухня, улица), не защищён от брызг и пыли
• Не подходит для подключения устройств с током выше 16 А - возможен перегрев и выход из строя
• Отсутствует индикация - нельзя определить включен ли ток визуально
• Подходит только для скрытой установки - не является накладной моделью
• Не рекомендуется для подключения оборудования с импульсными нагрузками (частотные преобразователи, светодиодные драйверы) без дополнительной фильтрации

Примеры использования

• Промышленный станок с двигателем 3 кВт
• Сварочный аппарат постоянного тока
• Конвейерная лента в цеху
• Обогреватель мощностью до 3,5 кВт
• Инфраструктурные точки питания в административных зданиях

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 2,5 мм2. Большие сечения не войдут в клеммы.
• При использовании проходных функций убедитесь, что все соединения надёжны - один плохой контакт может нарушить работу всей цепочки.
• Не используйте эту розетку в качестве ответвительной коробки - она не предназначена для множественного подключения проводов.
• При замене старой розетки - снимите питание, проверьте отсутствие напряжения тестером, даже если автомат выключен.
• Для систем с высокими требованиями к надёжности (производство, больницы) комбинируйте этот механизм с УЗО и автоматическим выключателем на 16 А.
