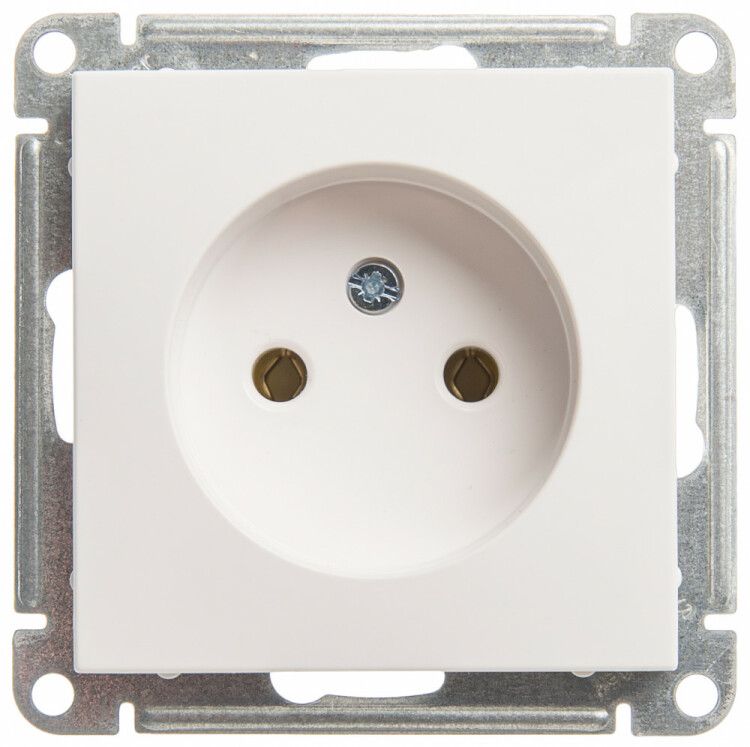

Розетка 1-м СП W59 16А IP20 без заземл. защ. шторок механизм бел. SE RS16-153-1-86 APC

Розетка штепсельная 16А без заземления без защитных шторок механизм белая от Systeme Electric (артикул rs16-153-1-86) предназначена для подключения бытовых и промышленных устройств в однофазной сети 250 В. Это механизм с накладкой из серии W59, подходящий для скрытой установки в стену.

Назначение и область применения

Розетка штепсельная 16А без заземления используется там, где нет необходимости в защите от утечки тока через корпус устройства - например, для питания двойной изоляции оборудования. Подходит для освещения, маломощных приборов, зарядных устройств, бытовой техники без металлических корпусов. Часто применяется в жилых помещениях, офисах, административных зданиях и на объектах со старой проводкой, где контур заземления отсутствует.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Напряжение: 250 В переменного тока
• Частота: 50–60 Гц - совместима с сетями России и Европы
• Количество фаз: одна
• Количество активных контактов: два - фаза и ноль
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 2,5 мм2 - соответствует стандартным медным проводам для розеточных групп
• Степень защиты: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли
• Габариты: 70,8 × 70,8 × 34,8 мм - стандартный размер для рамочных систем
• Минимальная глубина встраивания: 34,8 мм - требует достаточной глубины подрозетника
• Материал корпуса: ABS-пластик - прочный, ударостойкий, не содержит галогенов
• Отделка: глянцевая белая поверхность - легко моется, не желтеет со временем
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Ударопрочность: IK02 - выдерживает слабые механические воздействия (например, легкие удары рукой)
• Крепление: винтовое - фиксируется в подрозетнике с помощью двух винтов
• Суппорт: да - внутренняя рамка обеспечивает плотную посадку в стене
• Нормативный документ: ГОСТ Р 51322.1 (МЭК 60884-1)

Совместимость и монтаж

Механизм розетки Systeme Electric W59 совместим с любыми рамками серии W59 и другими изделиями, соответствующими стандартному формату 70×70 мм. Для установки необходим подрозетник глубиной не менее 34,8 мм. Монтаж выполняется после завершения отделки стен - механизм вставляется в подрозетник и фиксируется винтами. Провода зачищаются на 8–10 мм и затягиваются винтовыми зажимами до упора - перегрев возможен при недостаточно плотном контакте. Не используйте провода сечением более 2,5 мм2 - они не войдут в зажимы.

Безопасность и стандарты

Розетка сертифицирована по ГОСТ Р 51322.1 (соответствует международному МЭК 60884-1). Отсутствие заземления делает её непригодной для мощных приборов с металлическим корпусом - таких как стиральные машины, холодильники, электроинструменты. Применение такой розетки в новых домах противоречит требованиям ПУЭ - она допускается только при реконструкции старых сетей или в специальных случаях (например, для светильников или зарядных устройств).

Преимущества

• Высокое содержание меди в латунных контактах - снижает нагрев и увеличивает срок службы
• ABS-пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Система суппорта - обеспечивает ровную установку даже при небольших перекосах подрозетника
• Глянцевая поверхность - не царапается, легко протирается
• Фиксация винтами - надёжнее, чем пружинные зажимы, особенно при длительной нагрузке

Ограничения применения

• Не использовать для устройств с металлическим корпусом - риск поражения током при пробое изоляции
• Запрещено применять в помещениях с повышенной влажностью (ванная, баня, бассейн) - степень защиты IP20 не предусматривает защиту от воды
• Не подходит для установки вне помещений - не имеет герметизации
• Отсутствие защитных шторок - дети могут вставить посторонние предметы в отверстия
• Не заменяет современные розетки с заземлением в новостройках - не соответствует нормам безопасности для нового жилищного фонда

Примеры использования

• Подключение LED-ламп, ночников, радио
• Зарядные устройства для телефонов и планшетов
• Настольные лампы, фены, кофеварки в комнатах без заземления
• Оборудование в старых квартирах, где проводка не модернизирована
• Временные точки питания на стройплощадках (при условии сухости и отсутствия доступа детей)

Практические советы

• Перед монтажом проверьте, что в подрозетнике достаточно места - минимальная глубина 34,8 мм, а лучше взять с запасом 5–10 мм
• Используйте только медные провода сечением 1,5–2,5 мм2 - алюминий несовместим
• Затягивайте винты равномерно - перетягивание повредит пластик, недотягивание вызовет нагрев
• Если нужна защита от детей - выбирайте модель с защитными шторками; эта версия не имеет их
• Для долговечности не подключайте сразу несколько мощных приборов - суммарная нагрузка не должна превышать 3,5 кВт
• При замене старой розетки - обязательно отключите питание и проверьте отсутствие напряжения тестером
