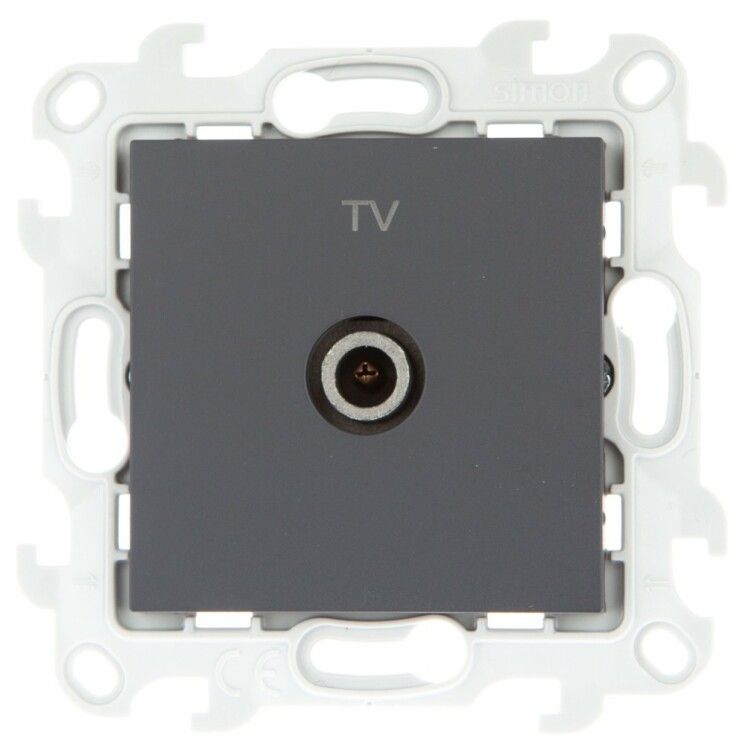

Розетка телевизионная одиночная TV СП Simon 24 IP20 механизм графит 2450477-038

Розетка телевизионная одиночная TV СП графит от Simon (артикул 2450477-038) - это скрытый информационный модуль для подключения антенного или спутникового оборудования. Механизм с матовой черной накладкой рассчитан на надежную фиксацию в стене и совместим с типичными телевизионными кабелями RG-6.

Назначение и область применения

Розетка телевизионная одиночная TV СП графит предназначена для подключения коаксиального кабеля от антенны, спутниковой тарелки или кабельного провайдера к телевизору, приставке или другому приемному устройству. Устанавливается в жилых, офисных и общественных помещениях там, где требуется чистый и эстетичный вывод сигнала. Подходит для систем, где используется схема “звезда” - когда каждый телевизор подключается напрямую к центральному узлу, а не через последовательную разводку.

Технические характеристики

• Количество постов: 1
• Тип соединителя: TV (коаксиальный F-разъём)
• Номинальный ток: 1 А - предназначен исключительно для слаботочных сигналов, не для питания!
• Способ монтажа: скрытая установка в подрозетник
• Габариты: 80×80×35 мм - соответствует стандартным подрозетникам 68–70 мм
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и перепадам температур
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от влаги
• Цвет: графитовый (черный матовый)
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C
• Подключение: винтовые зажимы - требуют аккуратной подготовки кабеля
• Центральная вставка: есть - обеспечивает плотный контакт с штекером F-разъема
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телевизионная одиночная TV СП графит совместима с любыми стандартными подрозетниками глубиной не менее 35 мм. Кабель необходимо зачищать на 10–12 мм, чтобы центральная жила и оплетка правильно попали в зажимы. Винтовое подключение требует проверки затяжки после монтажа - ослабленный контакт снижает качество сигнала. Накладка легко снимается для обслуживания, но не является герметичной - не используйте в сырых помещениях.

Безопасность и стандарты

Розетка не предназначена для высоких напряжений. Номинальный ток 1 А указывает на то, что она работает только со слаботочными телевизионными сигналами. Применение для питания устройств (например, усилителей) запрещено - это нарушит безопасность и выведет изделие из гарантии. Соответствует требованиям ТУ 3464-001-77313241-08, регламентирующим изготовление информационных розеток в России.

Преимущества

• Матовая поверхность не царапается и не оставляет следов от пальцев
• Центральная вставка обеспечивает стабильный контакт даже при частом подключении/отключении
• Корпус из термопласта не деформируется при нормальных условиях эксплуатации
• Форм-фактор 80×80 мм позволяет использовать с большинством рамок и декоративных решений Simon
• Совместима с проектной документацией - рекомендовано к применению в новых объектах

Ограничения применения

• Не подходит для открытой установки - отсутствует защита от влаги и пыли
• Запрещено подключать устройства с питанием выше 1 А - риск повреждения розетки и возгорания
• Не применяется в местах с постоянной влажностью (ванная, бассейн, улица)
• Не совместима с цифровыми интерфейсами типа HDMI, Ethernet, USB - только коаксиальные кабели
• Не поддерживает многоканальное распределение - одна розетка = один выход

Примеры использования

• Подключение телевизора в гостиной к центральному спутниковому ресиверу
• Монтаж в квартире при замене старой антенной сети на современную
• Установка в офисном помещении для подключения IPTV-приставок
• Интеграция в домашнюю медиасистему с использованием схемы “звезда”

Практические советы

• Перед монтажом проверьте, что кабель имеет подходящий внешний диаметр - не более 7 мм, иначе не войдет в зажим
• Не перегибайте кабель рядом с розеткой - радиус изгиба должен быть минимум 5 см
• При подключении нескольких розеток в одной комнате соблюдайте равную длину всех кабелей - это предотвращает задержки сигнала
• Если планируете использовать усилитель сигнала - подключите его до розетки, а не после
• При замене старой розетки - отключите все оборудование перед отсоединением кабеля
