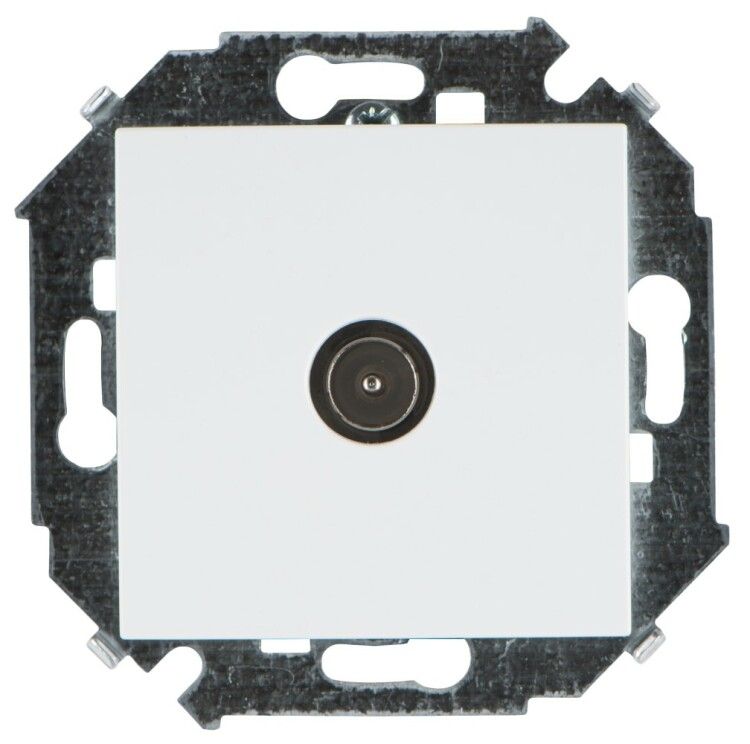

Розетка телевизионная одиночная TV СП Simon 15 винтов. зажим механизм бел. 1591475-030

Розетка телевизионная одиночная с винтовым зажимом белая (артикул 1591475-030, бренд Simon) предназначена для подключения антенного или спутникового оборудования в жилых и офисных помещениях. Устройство обеспечивает надёжный контакт через винтовые зажимы и соответствует требованиям для внутренней скрытой проводки.

Назначение и область применения

Розетка телевизионная одиночная с винтовым зажимом белая используется для подключения коаксиальных кабелей телевизионных сигналов - от настенной антенны, спутникового ресивера или кабельного оператора. Подходит для установки в квартирах, домах, гостиницах и административных зданиях. Применяется там, где требуется качественный и долговечный контакт без потерь сигнала.

Технические характеристики

• Тип изделия: розетка TV с одним входным разъёмом
• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Номинальный ток: 1 А - предназначен исключительно для слаботочных сигналов, не для питания!
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Способ монтажа: скрытая установка в подрозетник
• Исполнение: одиночная, один пост
• Цвет: белый
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Тип комплектации: механизм с накладкой - требует установки декоративной рамки
• Тип серии: рамочная - совместима с рамками Simon 15
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телевизионная одиночная с винтовым зажимом белая устанавливается в стандартный подрозетник диаметром 68 мм. Механизм фиксируется на металлическом суппортном кольце, затем закрывается декоративной рамкой. Для сборки нескольких розеток в одном блоке используйте многопостовые рамки серии Simon 15. Кабель подключается через винтовые зажимы - необходимо зачистить внешнюю изоляцию кабеля на 10–15 мм, вставить центральный проводник и экранирующую оплётку в соответствующие клеммы, плотно затянуть винты. Не перегибайте кабель внутри корпуса - сохраняйте радиус изгиба не менее 30 мм.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08 и предназначена исключительно для передачи слаботочных телевизионных сигналов. Напряжение на контактах не превышает 100 В. Не применяйте для подключения сетевых устройств, зарядных адаптеров или других силовых нагрузок - это вызовет повреждение устройства и риск возгорания.

Преимущества

• Высокопрочный термопластик от Bauer (Германия) - устойчив к механическим воздействиям и деформациям
• Металлический суппортный кольцо обеспечивает прочную фиксацию и снижает уровень помех
• Винтовые зажимы обеспечивают надёжный контакт даже при длительной эксплуатации
• Белый цвет легко сочетается с большинством интерьеров и рамками Simon 15
• Поддерживает модульную сборку - можно комбинировать с другими розетками в одной рамке

Ограничения применения

• Не предназначена для открытой установки - только скрытая проводка
• Не выдерживает влагу и пыль - запрещено использовать в ванных, бассейнах, на улице
• Не рассчитана на питание устройств - нельзя подключать активные усилители, маршрутизаторы или другие приборы с потреблением более 1 А
• Несовместима с рамками других серий - только с Simon 15

Примеры использования

• Подключение телевизора к настенной антенне в комнате
• Разводка спутникового сигнала от LNB к нескольким приемникам в домашнем кинотеатре
• Установка в офисе для подключения видеоконференций через антенну
• Обустройство системы ТВ в многоэтажном жилом доме с распределённой антенной сетью

Практические советы

• Перед монтажом проверьте целостность кабеля - трещины или перегибы снижают качество сигнала
• Затягивайте винты равномерно - слишком сильное усилие повредит контакты
• Если планируете несколько розеток в одном блоке - выбирайте рамку с нужным количеством постов заранее
• Не используйте переходники типа F→BNC или F→RCA без согласования импеданса - возможны потери сигнала
• Проверяйте соответствие типов кабелей (RG-6, RG-59) - лучше применять кабели с медным центральным проводником и экраном из фольги+плетёной оплётки
