Механизм управления вентиляторами в стену, "Avanti", "Закаленная сталь" | 4404173 DKC ДКС

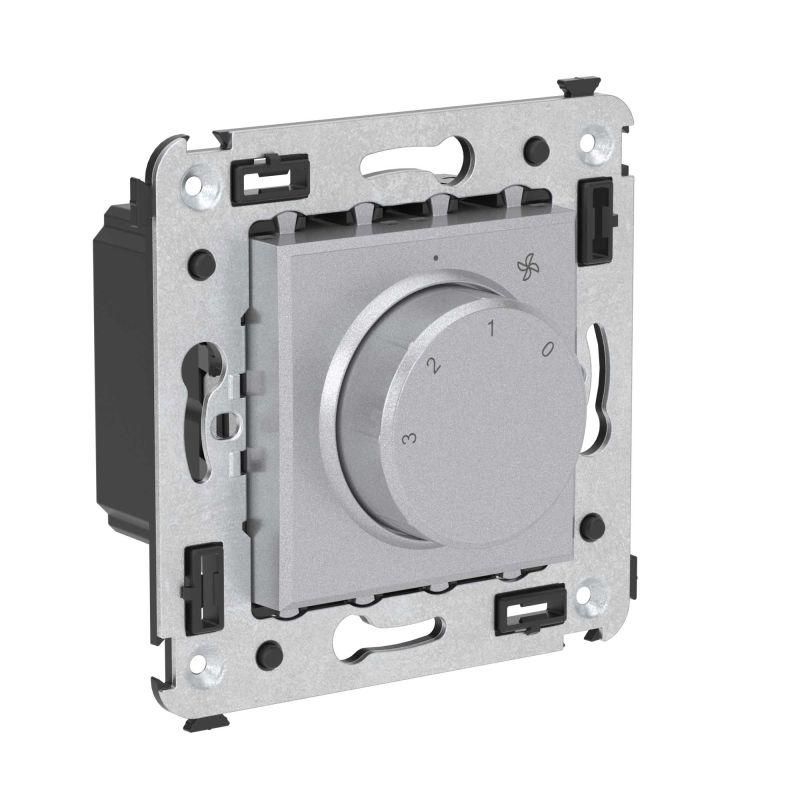

Механизм управления вентиляторами в стену, закаленная сталь DKC (арт. 4404173) - это компактный переключатель с тремя уровнями мощности для регулировки скорости вытяжных вентиляторов. Устройство устанавливается в стандартную подрозеточную коробку и подключается к сети 230 В. Подходит для жилых помещений, ванных комнат, кухонь и технических зон.

Назначение и область применения

Механизм управления вентиляторами в стену, закаленная сталь DKC предназначен для плавного переключения между тремя скоростями работы вытяжных вентиляторов. Он заменяет обычный одноступенчатый выключатель, позволяя точно контролировать уровень воздухообмена. Применяется там, где требуется адаптивная вентиляция: в ванных комнатах, туалетах, кухнях, подвалов и технических помещениях. Особенно эффективен при использовании с многоскоростными вентиляторами, оснащёнными трёхступенчатой обмоткой.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Количество положений: 0–1–2–3 (выключение + три скорости)
• Способ монтажа: скрытая установка в подрозеточную коробку
• Количество модулей: 2 (занимает место двух стандартных модулей)
• Управление: поворотная ручка с фиксацией в каждом положении
• Тип крепления: распорные лапки + саморезы (для прочной фиксации)
• Материал корпуса: термопласт, устойчивый к нагреву
• Отделка: глянцевая поверхность цвета “Закаленная сталь”
• Диаметр входных отверстий для кабелей: 3 мм
• Шаблон для зачистки изоляции: 11 мм (соответствует стандартным проводам)
• Тип соединений: винтовые зажимы, совместимы с медными жилами до 1,5 мм2

Совместимость и монтаж

Механизм управления вентиляторами в стену, закаленная сталь DKC требует подрозеточной коробки глубиной минимум 45 мм. Для правильной установки используйте специальный каркас с лапками (артикул 4400802), который обеспечивает плотную фиксацию внутри коробки. Монтаж выполняется после отключения питания. Кабель зачищается на 11 мм согласно меткам на устройстве, затем затягивается винтовыми зажимами. Глубина установки важна - недостаточно глубокая коробка не позволит полностью вставить механизм, что нарушит герметичность и надёжность крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Корпус выполнен из самозагасающего термопласта, предотвращающего распространение пламени. Соответствие нормам EN 60669-1 и IEC 60529 реализовано через исполнение IP20 - защита от доступа пальцами, но не от воды. Не предназначено для влажных зон без дополнительной защиты (например, влагозащищённой рамки).

Преимущества

• Трёхпозиционное управление позволяет экономично использовать энергию - выбираете нужную скорость вместо постоянной максимальной нагрузки
• Фиксирующая поворотная ручка даёт точную настройку без проскальзывания
• Стандартный формат 2 модуля легко встраивается в существующую электромонтажную систему
• Глянцевая отделка сочетается с современным дизайном интерьеров
• Решение от бренда DKC проверено многолетним применением в проектах по всей Европе

Ограничения применения

• Не для управления вентиляторами выше 230 В или переменного тока другой частоты
• Не рассчитан на работу с двигателями более 1,5 А (обычно - до 300–400 Вт)
• Требуется обязательная глубина подрозеточной коробки ≥45 мм - нельзя устанавливать в старые коробки глубиной 35–40 мм
• Не является взрывозащитным устройством - запрещено использование в опасных средах (газовые, пылевые зоны)
• Не рекомендовано для автоматизации через системы умного дома - работает только в режиме ручного переключения

Примеры использования

• Вытяжной вентилятор в ванной комнате: режим 1 - минимальный обмен, режим 3 - усиленная работа после принятия душа
• Кухонная вытяжка с двойным двигателем: одна кнопка управляет всеми скоростями, снижает количество клавиш на стене
• Подвальное помещение с циркуляционным вентилятором: периодическое включение на второй скорости для удаления сырости
• Профессиональные мастерские: контроль потока воздуха при работе с краской, сваркой или опилками

Практические советы

• Выбирая вентилятор, убедитесь, что он имеет три рабочих скорости и совпадает по потребляемому току - максимум 1,5 А
• При монтаже всегда используйте оригинальный каркас 4400802 - без него механизм будет болтаться даже при правильно завинченных саморезах
• Защитите контакты от пыли и влаги - если устанавливаете в бане, дополняйте устройство влагозащищённой рамкой IP44
• Обязательно отключите питание перед работой - хотя ручка кажется безопасной, внутренние контакты находятся под напряжением
• Артикул 4404173 можно заменить аналогом только при совпадении всех параметров: тип управления, число модулей, глубина монтажа и класс защиты
