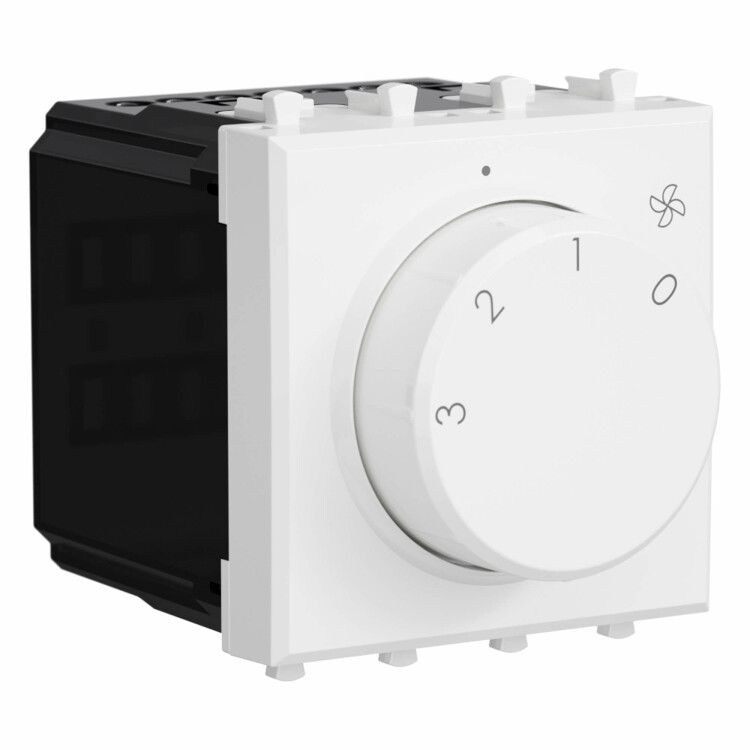

Механизм управления вентиляторами "Белое облако" "Avanti", 2 мод. | 4400172 DKC ДКС

Механизм управления вентиляторами 2 модуля DKC Avanti "Белое облако" - это устройство для регулировки скорости вращения вытяжных вентиляторов в жилых и коммерческих помещениях. Устройство выполнено в модульной системе DKC Avanti, совместимо со скрытой проводкой и устанавливается в стандартные кабель-каналы. Артикул 4400172 обеспечивает точную замену аналогичных элементов в существующих системах.

Назначение и область применения

Механизм управления вентиляторами 2 модуля DKC Avanti "Белое облако" предназначен для плавного переключения между четырьмя уровнями работы вентилятора: выключено, первая, вторая и третья скорость. Подходит для контроля бытовых и промышленных вентиляционных систем - в ванных комнатах, кухнях, подвалах, офисах и производственных зонах. Используется там, где требуется управление потоком воздуха без сложной автоматизации.

Технические характеристики

• Количество модулей: 2
• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (соответствует сетевому напряжению 230 В в РФ)
• Способ монтажа: скрытая установка в стену
• Схема подключения: переключение 0–1–2–3 (четыре положения)
• Тип управления: поворотная ручка
• Тип крепления: винтовое
• Модульное исполнение: да - совместимо с другими механизмами серии Avanti
• Тип комплектации: механизм с декоративной накладкой
• Установка в кабель-канал: да - подходит для стандартных пластиковых каналов 58×10 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, не предназначена для влажных помещений без дополнительной защиты
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: 9010 ("Белое облако") - глянцевая отделка, нейтральный оттенок
• Количество постов: 1
• Тип изделия: механический переключатель

Совместимость и монтаж

Механизм управления вентиляторами 2 модуля DKC Avanti "Белое облако" соответствует стандартному модульному формату 45×45 мм. Монтируется в стандартные подрозетники и кабель-каналы с внутренними размерами не менее 45 мм. Для установки требуются два винта M3.5. Переключатель работает без внешнего питания - управление осуществляется через механическую схему контактов. Совместим с любыми вентиляторами до 10 А, работающими от сети 220 В. Не рекомендуется использовать с двигателями переменного тока с пусковыми токами выше 10 А.

Безопасность и стандарты

Изделие изготовлено из галоген-free термопласта, что снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Степень защиты IP20 исключает использование в местах с высокой влажностью (например, прямо над душевой кабиной) без дополнительной герметизации. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60669-1.

Преимущества

• Поворотная ручка позволяет плавно выбирать нужную скорость - удобнее кнопочных переключателей
• Глянцевая белая накладка легко сочетается с большинством интерьеров
• Модульная система Avanti позволяет заменить механизм без демонтажа всей системы
• Отсутствие галогенов делает изделие экологически безопасным при утилизации
• Поддержка установки в кабель-канал - решение для ремонта без штробления стен

Ограничения применения

• Не предназначен для управления мощными вентиляторами свыше 10 А - возможен выход из строя контактов
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать в ванных комнатах без защитного кожуха
• Работает только с однофазными сетями 220 В - несовместим с трехфазными системами
• Не поддерживает дистанционное или автоматическое управление - только ручной режим
• Запрещено использовать с LED-драйверами, преобразователями частоты или импульсными нагрузками

Примеры использования

• Вытяжка на кухне - три скорости: фоновый режим, средняя при готовке, максимальная после уборки
• Ванная комната - включение на 2-й скорости после принятия душа, затем выключение
• Чертежный цех - управление вентиляцией в зависимости от числа работников
• Аптечный пункт - минимальный уровень вентиляции ночью, повышенный днем

Практические советы

• При замене старого механизма проверьте, чтобы новый подходил по глубине подрозетника - модель рассчитана на стандартную глубину 40 мм
• Обязательно отключите питание перед монтажом - даже при выключенном состоянии есть контакт с фазой
• Для влажных помещений используйте дополнительную защитную рамку с классом IP44
• При подключении следите за тем, чтобы провода были затянуты плотно - плохой контакт вызывает нагрев
• Если вентилятор не запускается на первой скорости - возможно, он требует минимум 15–20 Вт мощности; проверьте паспорт устройства
• Цвет "Белое облако" совпадает с большинством светлых рамок DKC - можно смешивать с другими механизмами одной серии
