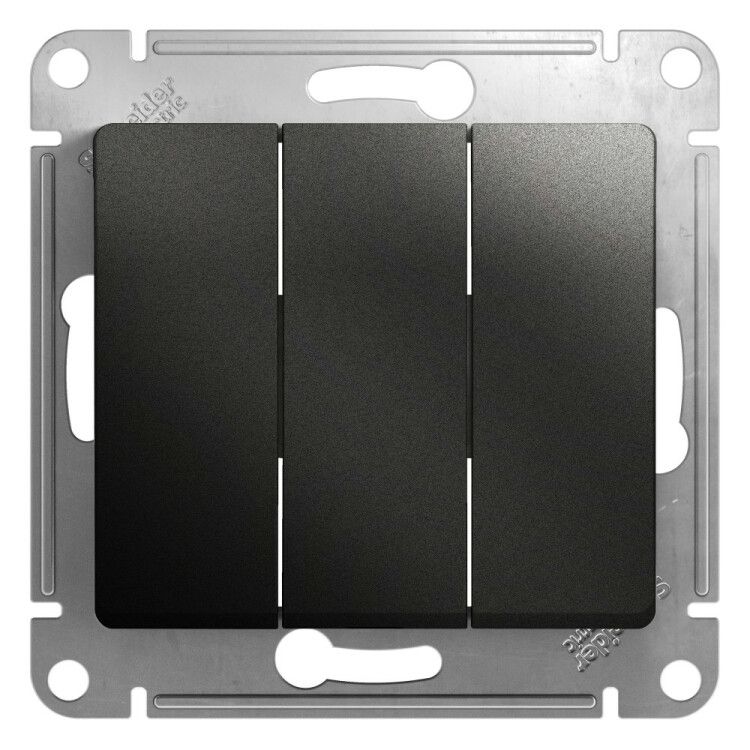

Выключатель 3-кл. СП Glossa 10А IP20 (сх. 1+1+1) 10AX механизм антрацит SE GSL000731 APC

Выключатель 3-клавишный схема 3, 10А, антрацит, механизм от Systeme Electric (артикул gsl000731) - это механизм для скрытой установки, позволяющий управлять тремя группами освещения из одного места. Подходит для бытовых и коммерческих интерьеров с классической проводкой.

Назначение и область применения

Этот выключатель предназначен для включения и отключения трёх независимых светильников, люстр или групп освещения из одной точки. Применяется в жилых помещениях - спальнях, гостиных, холлах - где требуется раздельное управление несколькими источниками света. Также используется в офисах, ресторанах и других объектах с точечным освещением. Механизм совместим со стандартными рамками и декоративными накладками, что делает его универсальным решением для ремонта и новостроек.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - рассчитан на стандартную сеть в России и странах СНГ
• Частота: 50 Гц - оптимизирован для сети переменного тока
• Схема подключения: 3×1-полюс - каждая клавиша управляет одним независимым контуром
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; применяется только внутри помещений
• Габариты: 70,8 × 70,8 × 38,5 мм - соответствует стандартной глубине подрозетника
• Глубина механизма: 22,6 мм - компактный профиль для плотной установки
• Материал корпуса: PC+ASA - ударопрочный пластик с высокой стойкостью к царапинам и УФ-излучению
• Отделка: матовая антрацитовая поверхность - не бликует, маскирует следы эксплуатации
• Тип крепления: винтовое - фиксируется в подрозетнике с помощью двух винтов
• Подключение: винтовые клеммы - надёжный контакт, допускает многожильные и одножильные провода
• Количество модулей: 0 - не является модульным устройством, требует установки в стандартную рамку
• Не содержит галогенов - экологически безопасный материал

Совместимость и монтаж

Механизм выключателя 3-клавишный схема 3, 10А, антрацит, механизм (gsl000731) совместим с рамками серии GLOSSA и другими стандартными рамками 70×70 мм. Для монтажа необходим подрозетник глубиной не менее 25 мм. Клеммы расположены в два ряда - верхний и нижний - что удобно при прокладке проводов. Направление контактов: вход - снизу, выход - сверху. Перед подключением проверьте соответствие цветовой маркировки проводов: L - фаза, L1/L2/L3 - выходы на группы освещения. Не используйте автоматические зажимы - только винтовые клеммы, как указано в спецификации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает применение во влажных помещениях (ванна, баня, кухня без защиты). Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Произведено в соответствии с международными нормами IEC 60669-1. Работает в температурном диапазоне от –10C до +40C.

Преимущества

• Устойчивый к царапинам и потёртостям материал PC+ASA сохраняет внешний вид долгие годы
• Матовая поверхность не отражает свет и не выглядит дешево даже после длительной эксплуатации
• Эргономичное расположение клемм упрощает монтаж и обслуживание
• Совместимость с широким кругом рамок GLOSSA и аналогичных серий
• Надёжные винтовые клеммы обеспечивают прочный контакт без необходимости замены через несколько лет

Ограничения применения

• Не предназначен для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не имеет встроенной подсветки - для подсвечивания клавиш необходимо использовать отдельные элементы
• Не поддерживает dimming (регулирование яркости) - работает только как обычный выключатель
• Требует наличия стандартной рамки - не монтируется напрямую в стену
• Не рекомендуется для нагрузок выше 10 А - превышение тока вызывает перегрев и повреждение контактов

Примеры использования

• В гостиной: одна клавиша - основной свет, вторая - торшеры, третья - подсветка потолка
• На лестнице: три уровня освещения - этажи, площадка, коридор
• В офисе: рабочая зона, зона отдыха, акцентное освещение
• В прихожей: свет в зоне зеркала, в шкафу, в коридоре

Практические советы

• Перед установкой отключите питание и проверьте отсутствие напряжения тестером
• Зачищайте провода на 8–10 мм - слишком длинные концы могут замкнуть соседние клеммы
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• При использовании многожильных проводов лучше запаять или закрепить их наконечниками
• Выбирайте рамку того же цвета - антрацит хорошо сочетается с белыми и серыми поверхностями
• Убедитесь, что подрозетник не деформирован - габариты механизма точно соответствуют 70,8 мм
