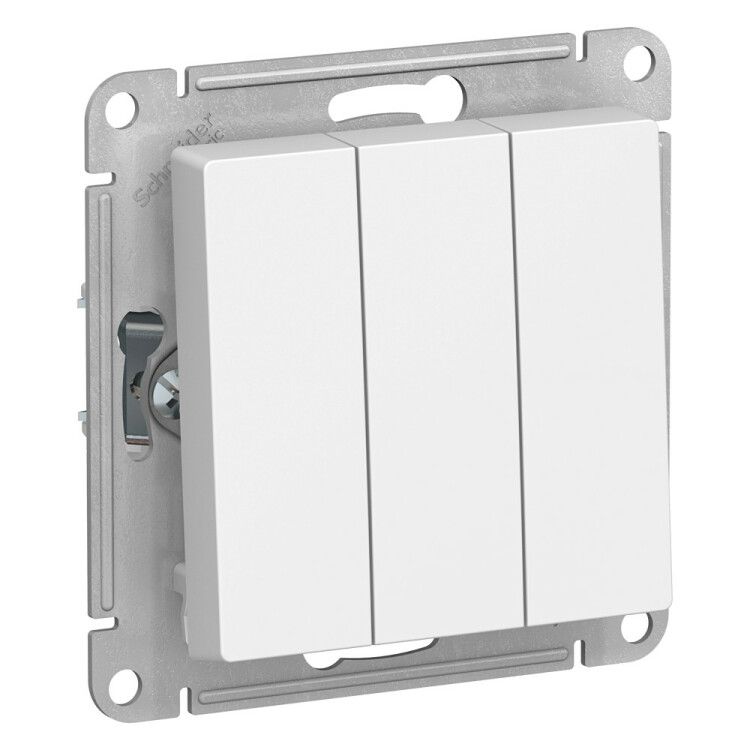

Выключатель 3-кл. СП AtlasDesign 10А IP20 (сх. 1+1+1) 10AX механизм бел. SE ATN000131 APC

Выключатель трехклавишный схема 1+1+1, 10А, механизм, белый от Systeme Electric (артикул atn000131) - это надежный внутренний механизм для управления тремя группами освещения из одного места. Подходит для установки в стандартные монтажные коробки в жилых и офисных помещениях.

Назначение и область применения

Выключатель трехклавишный схема 1+1+1, 10А, механизм, белый предназначен для коммутации трёх независимых нагрузок - например, люстр, бра, точечных светильников или подсветки. Каждая клавиша управляет своей цепью, что удобно для зонирования освещения в комнате, коридоре или на кухне. Механизм рассчитан на работу в бытовых и легких коммерческих сетях с напряжением до 220 В и током до 10 А. Применяется в новых и реконструируемых объектах, где требуется компактное решение для управления несколькими источниками света.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 3 (схема подключения 3×1-полюс)
• Тип управления: клавишный
• Способ подключения: винтовой зажим
• Способ монтажа: внутренний
• Тип крепления: винтовое
• Габаритные размеры: 40 × 71 × 71 мм
• Материал корпуса: пластик (ABS с ионами серебра)
• Цвет: белый, глянцевая отделка
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Подсветка: отсутствует
• Количество модулей: 0 (не требует DIN-рейки)
• Состав: без галогенов

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм. Для установки используется винтовое крепление через усиленные лапки - они обеспечивают плотную фиксацию даже в старых или слегка повреждённых коробках. Выключатель трехклавишный схема 1+1+1, 10А, механизм, белый не имеет модульной конструкции, поэтому не устанавливается на DIN-рейку. Подключение проводов осуществляется через винтовые зажимы: зачищенные концы (до 2,5 мм2) вставляются в клеммы и затягиваются отверткой. Обязательно соблюдайте полярность при подключении фазы - каждая клавиша работает автономно, но все три должны питаться от одной фазы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение допускается только в сухих помещениях. Материал корпуса прошел тестирование на устойчивость к нагреву и горению. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Антибактериальная добавка с ионами серебра в материале снижает рост микроорганизмов на поверхности - особенно актуально для ванных комнат и детских помещений.
• Усиленные монтажные лапки обеспечивают прочную фиксацию, исключают расшатывание после длительной эксплуатации.
• Пластик ABS устойчив к механическим воздействиям и УФ-излучению - сохраняет цвет и форму даже при постоянном свете.
• Глянцевая поверхность легко моется, не задерживает пыль.
• Совместим с другими элементами серии AtlasDesign - можно сочетать с розетками и декоративными рамками того же дизайна.

Ограничения применения

• Не предназначена для влажных зон (ванная, баня, улица) - степень защиты IP20 недостаточна.
• Не поддерживает подсветку - нельзя использовать в темных местах без внешней подсветки.
• Не совместим с LED-драйверами или регуляторами яркости - только классические выключатели на разрыв фазы.
• Запрещено подключать нагрузки выше 10 А (например, мощные обогреватели или насосы).
• Не устанавливается в шкафы или щиты - только в стеновые монтажные коробки.

Примеры использования

• Комната: одна клавиша - потолочный свет, вторая - ночник у кровати, третья - подсветка зоны отдыха.
• Коридор: включение света в холле, прихожей и тамбуре одним движением.
• Кухня: основной свет, подсветка рабочей зоны, освещение обеденной группы.
• Офис: свет над столом, в зоне встреч, в нишах с документами.

Практические советы

• Перед монтажом отключите питание - проверьте отсутствие напряжения индикатором.
• При подключении используйте провода сечением 1–2,5 мм2; более толстые могут не войти в зажим.
• Не затягивайте винты слишком сильно - это повредит контактную площадку.
• Если вы заменяете старый выключатель, сравните размеры: новый механизм (71×71 мм) может не поместиться в маленькой коробке - потребуется расширить отверстие.
• Для эстетики используйте рамки серии AtlasDesign - они подходят по форме и цвету.
• Этот механизм - часть системы Systeme Electric, значит, он гарантированно совместим с другими изделиями этой серии, включая розетки и переходники.
