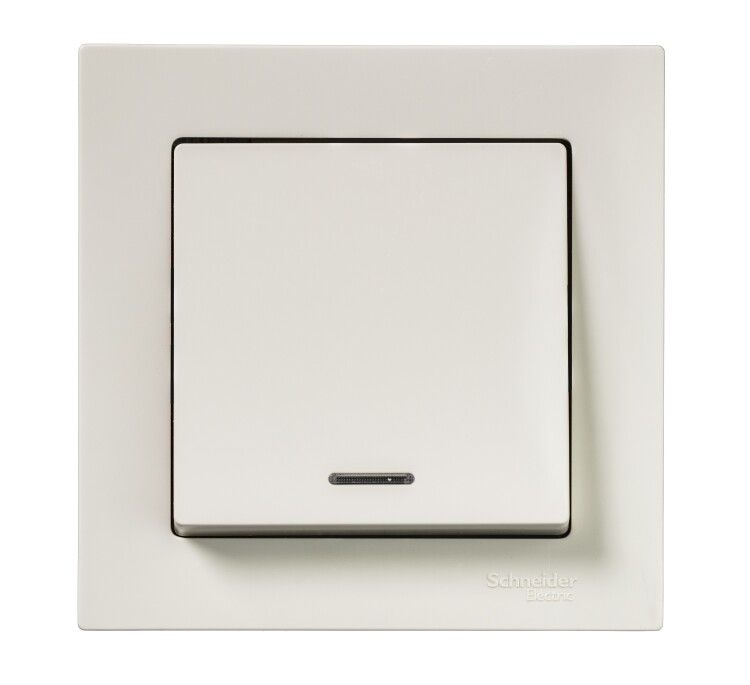

Выключатель одноклавишный ATLASDESIGN с подсветкой схема 1а 10АХ механизм бежевый - ATN000213 APC

Выключатель одноклавишный с подсветкой Systeme Electric артикула atn000213 - это механизм для скрытой установки, предназначенный для коммутации освещения в жилых и общественных помещениях. Бежевый цвет и глянцевая отделка позволяют ему гармонично вписаться в интерьеры, а светодиодная подсветка делает его удобным для использования в темноте.

Назначение и область применения

Выключатель одноклавишный с подсветкой Systeme Electric atn000213 предназначен для включения и отключения светильников и других нагрузок до 10 А в однофазных сетях 220–250 В. Подходит для установки в квартирах, офисах, гостиницах и других объектах, где требуется управление освещением с возможностью быстрого обнаружения выключателя ночью. Механизм используется исключительно в составе системы с лицевой рамкой - сам по себе он не является законченным устройством.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В (работает в диапазоне до 250 В)
• Тип подключения: однополюсный (1P), схема 1А
• Способ подключения: винтовые клеммы
• Подсветка: светодиодная (LED), синий свет
• Материал корпуса: ABS-пластик с ионами серебра (антибактериальное покрытие)
• Отделка поверхности: глянцевая
• Габариты: 40×71×71 мм
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Тип монтажа: скрытая установка в монтажную коробку
• Крепление: винтовое через монтажные лапки
• Количество модулей: 0 (не занимает место в распределительном щите)
• Безгалогеновый материал: да

Совместимость и монтаж

Механизм совместим со всеми рамками серии AtlasDesign и другими стандартными рамками с посадочным размером 71×71 мм. Для установки требуется монтажная коробка глубиной не менее 40 мм. Крепится с помощью двух винтовых лапок - они обеспечивают плотную фиксацию даже в старых или слегка повреждённых коробках. Подключение проводов осуществляется через винтовые клеммы: зачищенные концы провода (до 2,5 мм2) вставляются и затягиваются отверткой. Не требует специальных инструментов, но важно соблюдать полярность при подключении фазы - она должна входить в контакт, помеченный L.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение в ванных комнатах, кухнях или на улице запрещено. Материалы не содержат галогенов, что снижает токсичность при перегреве. Антибактериальная добавка на основе ионов серебра замедляет рост микроорганизмов на поверхности, особенно актуально для мест массового использования.

Преимущества

• Светодиодная подсветка позволяет находить выключатель в темноте без лишнего света - экономит энергию и не слепит глаза.
• Усиленные монтажные лапки обеспечивают надёжную фиксацию, снижают риск люфта после многократного использования.
• ABS-пластик устойчив к царапинам, механическому воздействию и длительному UV-воздействию - сохраняет внешний вид долгие годы.
• Глянцевая поверхность легко моется, не собирает пыль так сильно, как матовая.
• Совместимость с широким спектром рамок серии AtlasDesign упрощает замену и унифицирует дизайн интерьера.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна.
• Не работает как самостоятельное устройство - обязательно нужна декоративная рамка.
• Запрещена установка в условиях высокой температуры (>+40 C) или рядом с источниками тепла (печи, радиаторы).
• Не рассчитан на управление мощными нагрузками выше 10 А (например, электрокамины, мощные нагреватели).
• Подсветка не яркая - её цель лишь указание положения, а не освещение комнаты.

Примеры использования

• Управление потолочным светильником в спальне - подсветка помогает найти выключатель ночью.
• Коммутация точечных светильников в коридоре или холле.
• Установка в гостинице или больнице - антибактериальное покрытие снижает риск передачи инфекций.
• Обновление старой проводки в квартире - совместим с большинством существующих монтажных коробок.

Практические советы

• Перед монтажом всегда отключайте питание - даже при использовании винтовых клемм есть риск поражения током.
• Проверьте глубину монтажной коробки: минимальная рекомендуемая глубина - 40 мм, чтобы механизм свободно помещался без давления на контакты.
• Не используйте силу при закручивании винтов - перетянуть можно повредить пластиковую основу.
• Выбирайте рамку того же цвета (бежевый) и серии (AtlasDesign) для единых визуальных линий.
• Если планируете использовать в доме с маленькими детьми - сочетайте этот выключатель с защитными крышками на розетки и другие элементы.
