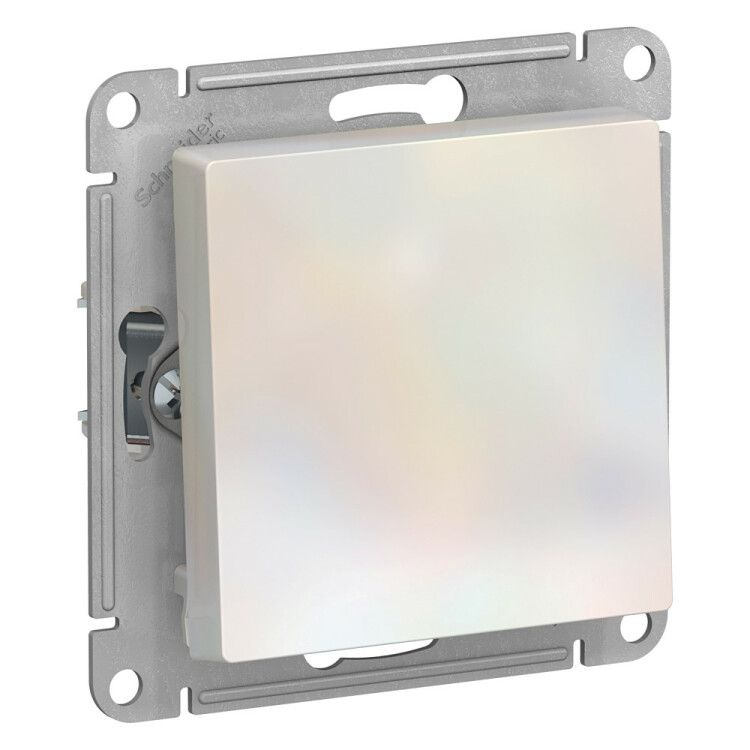

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ механизм жемчуг - ATN000411 APC

Выключатель одноклавишный схема 1, 10АХ, механизм, цвет жемчуг от Systeme Electric (арт. atn000411) - это механизм для скрытой установки, предназначенный для управления освещением в бытовых и офисных помещениях. Простая, надёжная конструкция обеспечивает долгую работу в стандартах европейской серии AtlasDesign.

Назначение и область применения

Этот выключатель предназначен для коммутирования светильников и других нагрузок до 10 А в однофазных сетях 220–250 В. Подходит для установки в квартирах, домах, офисах, школах и других объектах с внутренней проводкой. Механизм используется исключительно в составе системы с лицевой рамкой - сам по себе он не является законченным изделием.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Число клавиш: 1
• Схема подключения: 1-полюсный (размыкание одного провода - фазы)
• Способ монтажа: скрытая установка в монтажную коробку
• Габариты: 40×71×71 мм
• Тип крепления: винтовое
• Подключение: винтовые зажимы (для медных проводов сечением до 2,5 мм2)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Поверхность: матовая, белый цвет “жемчуг”
• Количество модулей: 0 (не занимает место в распределительном щите)
• Подсветка: не предусмотрена

Совместимость и монтаж

Механизм совместим со всеми рамками серии AtlasDesign от Systeme Electric. Для работы требуется предварительно установленная монтажная коробка глубиной не менее 40 мм. Крепление осуществляется двумя винтовыми лапками - они плотно фиксируют механизм внутри коробки. Подключение проводов выполняется через винты на задней части устройства: зачищенные концы проводов (до 2,5 мм2) вставляются в клеммы и затягиваются отверткой. Нельзя использовать многожильные провода без опрессовки - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Сертифицировано по нормам ЕС для бытового электрооборудования. Отсутствие галогенов делает материал экологичнее при переработке. IP20 позволяет применять только во внутренних помещениях - не допускается установка в ванных, кухнях, на балконах или в сырых местах.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых или слегка повреждённых коробках
• Поверхность из ABS-пластика устойчива к механическим воздействиям и выгоранию от света
• Матовое исполнение снижает видимость следов от пальцев и грязи
• Совместимость с широкой линейкой рамок AtlasDesign даёт возможность легко менять дизайн интерьера

Ограничения применения

• Не влажные среды - запрещено использование в банях, душевых, на улице
• Не имеет подсветки - нельзя использовать там, где нужна индикация положения в темноте
• Требуется обязательная установка в рамку; самостоятельное использование невозможно
• Запрещается подключать мощные нагревательные приборы свыше 2,2 кВт (при 220 В)

Примеры использования

Выключатель одноклавишный схема 1, 10АХ, механизм, цвет жемчуг применяется для:

• Управления потолочными светильниками в спальне или гостиной
• Переключения точечного освещения в коридоре
• Контроля люстр в холле или рабочем кабинете
• Обустройства интерьеров в современных стилях - благодаря матовой отделке и нейтральному цвету хорошо сочетается с любыми стеновыми покрытиями

Практические советы

• Выбирая рамку, проверьте соответствие серий - только AtlasDesign подойдёт идеально
• При монтаже используйте отвертку с плоским жалом - так легче контролировать момент затяжки
• Не перетягивайте винты клемм - это может повредить пластиковую основу
• Если провод слишком тонкий (менее 0,75 мм2), лучше обжать его наконечником перед вводом в клемму
• При замене старого выключателя - обязательно отключите питание и проверьте отсутствие напряжения тестером
