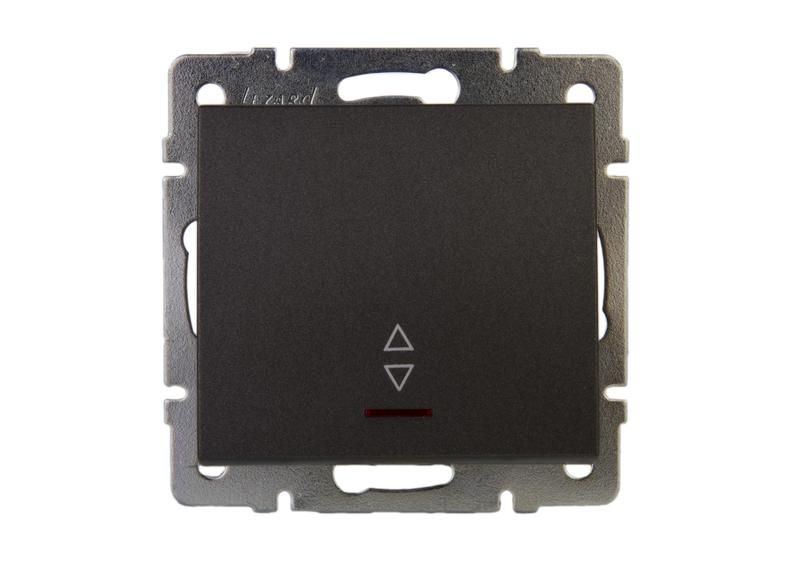

Переключатель проходной 1-кл. Rain с подсветкой матов. механизм черн. графит LEZARD 703-4188-114

Выключатель проходной с подсветкой черный графит матовый механизм Lezard (арт. 703-4188-114) предназначен для коммутации освещения из двух мест с функцией индикации положения - удобен при использовании в коридорах, лестницах и других зонах, где важно видеть выключатель в темноте.

Назначение и область применения

Этот выключатель используется в паре с другим аналогичным устройством для управления одним источником света из двух точек - например, у входа и выхода из комнаты или на разных этажах лестницы. Подсветка позволяет легко найти переключатель в темноте, не включая основное освещение. Применяется в жилых помещениях, офисах и общественных зонах с постоянным движением людей.

Технические характеристики

• Номинальное напряжение: 220 В - совместим с сетями бытового переменного тока в России и странах СНГ.
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра).
• Количество клавиш: 1 - однополосное управление одной цепью.
• Тип управления: клавишный - классический механический принцип, надежный и знакомый пользователю.
• Индикация: да - светодиодная подсветка вкл/выкл показывает текущее состояние устройства даже при выключенном свете.
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли; подходит только для внутренней установки в сухих помещениях.
• Материал корпуса: поликарбонат - прочный, термостойкий пластик, устойчивый к деформациям и химическому воздействию.
• Максимальное сечение кабеля: 1,5 мм2 - допустимо подключение медных проводов такого же или меньшего сечения.
• Цвет: черный графит матовый - невызывающий, сочетается с современным интерьером, не оставляет следов от пальцев.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с нормальной влажностью.
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для бытовых выключателей в РФ.

Совместимость и монтаж

Выключатель проходной с подсветкой черный графит матовый механизм Lezard (арт. 703-4188-114) устанавливается в стандартную глубокую подрозетник (диаметром 68–70 мм) с помощью винтового крепления. Монтаж скрытый - корпус прячется в стену, рамка остаётся на поверхности. Для работы в схеме проходного управления требуется второй такой же выключатель и трёхжильный кабель между ними (фаза, два перекидных провода). Не используйте этот выключатель как обычный одноклавишный - он требует правильной схемы подключения.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 51321.1-2007, что гарантирует соответствие требованиям электробезопасности для домашнего использования. Класс защиты IP20 исключает риск поражения током при случайном прикосновении к контактам через корпус. Поликарбонатный материал не горит самостоятельно и не распространяет пламя. Серия RAIN от Lezard прошла тестирование на долговечность клавиш и контактных групп при частых переключениях.

Преимущества

• Подсветка снижает вероятность ошибочного включения/выключения в темноте.
• Матовая поверхность не бликуют и не выглядят дешево, как глянцевые модели.
• Компактный дизайн подходит для любых типов рамок и декора интерьера.
• Фиксация винтами обеспечивает плотную посадку в подрозетнике без люфтов.
• Совместим со всеми стандартными рамками серии RAIN от Lezard.

Ограничения применения

• Не предназначена для влажных помещений (ванна, баня, улица) - степень защиты IP20 недостаточна.
• Запрещено использовать с нагрузкой выше 10 А (более 2,2 кВт) - возможен перегрев и повреждение контактов.
• Не подходит для управления несколькими группами света - только одно направление.
• Требуется обязательное использование в паре с таким же проходным выключателем - самостоятельное применение невозможно.
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать толстые провода 2,5 мм2 и выше.

Примеры использования

• Управление светом в длинном коридоре: один выключатель у входа, второй у выхода.
• Освещение лестницы: первый выключатель внизу, второй - наверху.
• Спальная комната: один выключатель у двери, второй - возле кровати.
• Производственные помещения с двумя точками доступа к оборудованию (при условии соблюдения IP20).

Практические советы

• Перед монтажом проверьте, что в распределительной коробке есть три провода: фаза, два перекидных - иначе схема не будет работать.
• При подключении пометьте провода маркерами: L - фаза, L1/L2 - перекидные. Это предотвратит ошибки при сборке.
• Не затягивайте винты слишком сильно - можно повредить резьбу в корпусе из поликарбоната.
• Если подсветка не работает после установки - проверьте целостность светодиода и наличие замыкания в цепи.
• Выбирайте подходящую рамку серии RAIN от Lezard - она идеально совпадает по форме и цвету с этим механизмом.
