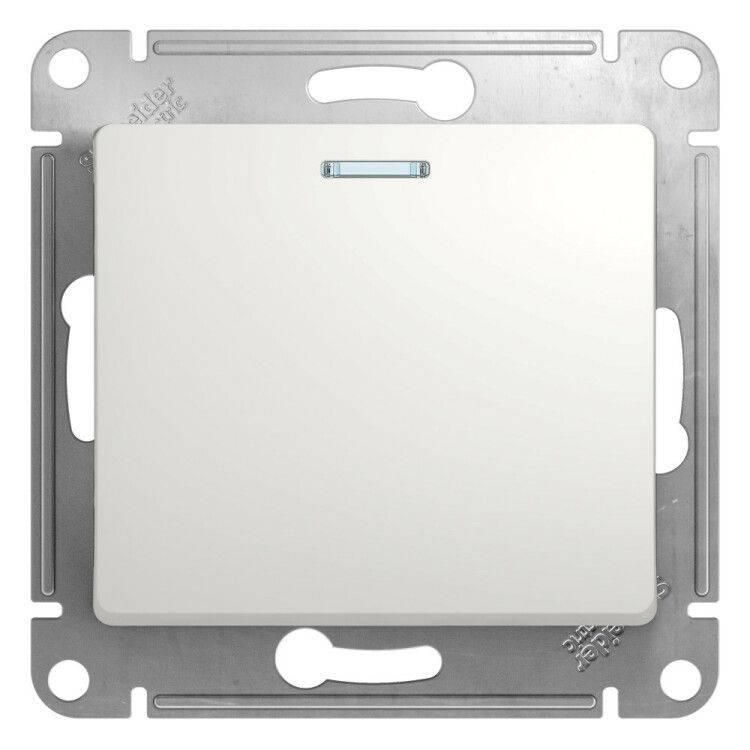

Переключатель проходной 1-кл. СП Glossa 10А IP20 (сх. 6а) 10AX с подсветкой механизм бел. SE GSL000163 APC

Переключатель проходной 1-клавишный с подсветкой, схема 6а, 10АХ, белый от Systeme Electric (серия GLOSSA, артикул gsl000163) предназначен для управления освещением из двух мест - например, в коридоре, на лестнице или в спальне. Механизм с подсветкой обеспечивает удобство в темноте, а прочный пластиковый корпус выдерживает повседневную нагрузку.

Назначение и область применения

Этот переключатель используется в схемах проходного управления - когда один светильник включается и выключается с двух разных точек. Подходит для жилых помещений, офисов, общественных зданий. Применяется там, где важно удобно управлять освещением без необходимости возвращаться к первому выключателю. Например: между входом и спальней, в длинном коридоре, на лестничных пролетах.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Схема подключения: 6а (стандартная схема проходного переключателя с двумя клеммами на каждом контакте)
• Подсветка: да, светодиодная, зелёного цвета
• Сигнальный контакт состояния: есть (позволяет определить положение переключателя в схеме автоматизации)
• Габариты: 70,8 × 70,8 × 38,5 мм
• Степень защиты: IP20 (защита от прикосновения пальцами, но не от воды и пыли - подходит только для внутренней установки)
• Материал корпуса: PC+ASA (поликарбонат + акрилонитрил-стирол-акрилат - устойчив к царапинам и УФ-излучению)
• Отделка: глянцевая белая поверхность
• Тип крепления: винтовое
• Способ монтажа: скрытая установка в подрозетник
• Количество модулей: 0 (это механизм, а не модульный элемент DIN-рейки)
• Не содержит галогенов: да

Совместимость и монтаж

Механизм совместим со стандартными подрозетниками глубиной не менее 40 мм. Крепится винтами через боковые фланцы. Для работы требуется парный проходной переключатель (тоже 1-клавишный, схема 6а). Клеммы расположены в два ряда - верхний и нижний - что упрощает подключение проводов. Обязательно соблюдайте полярность: L (фаза) подключается к общему контакту, а два других - к перемычкам между переключателями. Глянцевая накладка плотно прилегает к рамке, не требует дополнительной регулировки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электросетей. Степень защиты IP20 исключает использование во влажных помещениях (ванная, кухня, подвал). Наличие сигнального контакта позволяет использовать устройство в системах контроля и автоматизации, но не заменяет функциональный датчик. Материалы не содержат галогенов - снижена токсичность при возможном возгорании.

Преимущества

• Зелёная подсветка хорошо видна в темноте, не слепит глаза
• Устойчивый к царапинам материал сохраняет внешний вид даже после частого использования
• Эргономичные клеммы обеспечивают надёжный контакт при многократных подключениях
• Глянцевая поверхность легко моется, не собирает пыль
• Совместим с другими элементами серии GLOSSA - можно создать единый дизайн интерьера

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не работает в цепях постоянного тока - только переменный ток до 220 В
• Не подходит для мощных нагрузок выше 10 А (например, нагреватели, насосы)
• Требуется обязательное наличие второго аналогичного переключателя для реализации проходной схемы
• Не имеет модульного исполнения - нельзя установить на DIN-рейку

Примеры использования

• Управление потолочным светом в спальне: один выключатель у двери, второй у кровати
• Освещение на лестнице: включить свет внизу, выключить наверху
• Длинный коридор: управление светом с обоих концов
• Проекты с интеллектуальной системой: сигнал с контактного вывода передаётся на контроллер для учёта состояния

Практические советы

• При монтаже проверьте, чтобы провода были обрезаны ровно - так они лучше фиксируются в клеммах
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Если подсветка не горит, проверьте целостность цепи: она активируется только при включенном состоянии
• Для совмещения с другими выключателями серии GLOSSA используйте однотипные рамки - гарантируется идеальное совпадение по форме и цвету
• Учитывайте посадочные размеры 70,8×70,8 мм при выборе декоративных рамок - стандартные 86×86 мм подходят без проблем
