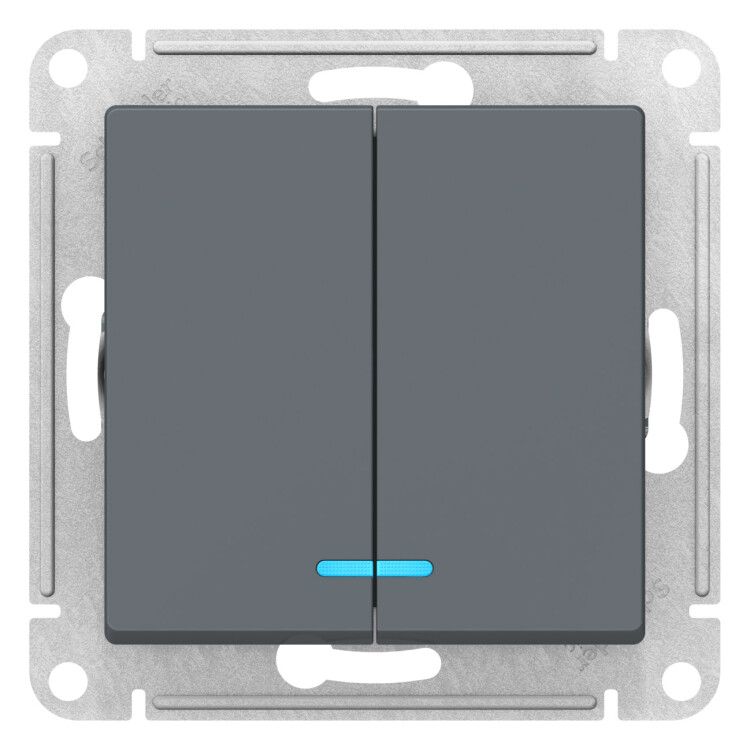

Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм грифель - ATN000753 APC

Выключатель двухклавишный с подсветкой Systeme Electric артикула atn000753 - это механизм серии AtlasDesign для скрытой установки, предназначенный для управления двумя группами освещения в бытовых и коммерческих помещениях. Цвет «грифель» и матовая отделка обеспечивают нейтральное сочетание с любыми интерьерами.

Назначение и область применения

Этот выключатель предназначен для включения и отключения двух независимых светильников или групп освещения с одного места. Подходит для жилых комнат, коридоров, офисов, общественных зданий. Особенно удобен там, где необходимо переключать свет в разных зонах - например, основной потолочный свет и бра над кроватью, или свет в зоне рабочего стола и вдоль стены.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, две лампы по 100 Вт каждая + LED-подсветка)
• Номинальное напряжение: 220–250 В - совместим с бытовыми сетями в России и странах СНГ
• Схема подключения: 2×1-полюс - каждая клавиша управляет своей цепью, без взаимосвязи между ними
• Подсветка: светодиодная, синяя - включается при отключенном состоянии, помогает найти выключатель в темноте
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли; применяется только внутри помещений
• Габариты: 71×71×40 мм - соответствует стандартным подрозетникам глубиной 40 мм
• Материал корпуса: термопласт (ABS-пластик) - прочный, устойчив к механическим повреждениям и УФ-излучению
• Отделка: матовая, серая («грифель») - не бликует, маскирует следы от пальцев
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Механизм designed для скрытой установки в стандартные металлические или пластиковые подрозетники. Крепление - винтовое, через боковые фланцы. Подключение - винтовые клеммы, рассчитанные на провода сечением до 2,5 мм2. Монтаж выполняется после окончания штукатурных работ. Выключатель Systeme Electric atn000753 совместим с лицевыми рамками серии AtlasDesign других цветов и форм - можно менять декор без замены механизма.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Номинальный ток 10 А обеспечивает безопасную работу с типичными нагрузками освещения. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не допускает использование во влажных зонах (ванна, баня, улица).

Преимущества

• Удобство управления: две клавиши позволяют контролировать два источника света без лишних выключателей
• Подсветка синего цвета: не слепит глаза ночью, хорошо видна в темноте, работает без внешнего питания
• Матовая поверхность: не царапается при регулярном использовании, не требует частой уборки
• Совместимость с системой AtlasDesign: можно собирать единый стиль интерьера, используя одинаковые рамки и механизмы
• Простота замены: механизм можно заменить без демонтажа всей системы - достаточно открутить крепления и отсоединить провода

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, бассейн) из-за IP20 - возможен контакт с водой и паром
• Не предназначен для управления мощностью выше 2,2 кВт - не использовать с нагревательными приборами, мощными прожекторами или двигателями
• Требует наличия подрозетника глубиной минимум 40 мм - не подходит для старых стен с малой глубиной
• Подсветка не активируется при включённом состоянии - не является индикатором работы нагрузки

Примеры использования

• В спальне: одна клавиша - основной потолочный свет, вторая - ночник у кровати
• На кухне: первая клавиша - свет над рабочей зоной, вторая - подсветка в обеденной зоне
• В коридоре: одна клавиша - свет в прихожей, другая - свет в холле или на лестницу
• В офисе: управление светом над рабочим столом и над зоной встреч

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 2,5 мм2. Для более толстых проводов используйте переходники
• При установке в новую стену убедитесь, что подрозетник установлен строго вертикально - иначе клавиши будут перекашиваться
• Не затягивайте винты клемм слишком сильно - это может повредить медные жилы и вызвать перегрев
• Если планируете использовать с LED-лампами, убедитесь, что они совместимы с обычными выключателями - некоторые модели требуют резистора или специального драйвера
• Запасной механизм Systeme Electric atn000753 стоит иметь под рукой - он легко заменяется при выходе из строя, даже спустя годы
