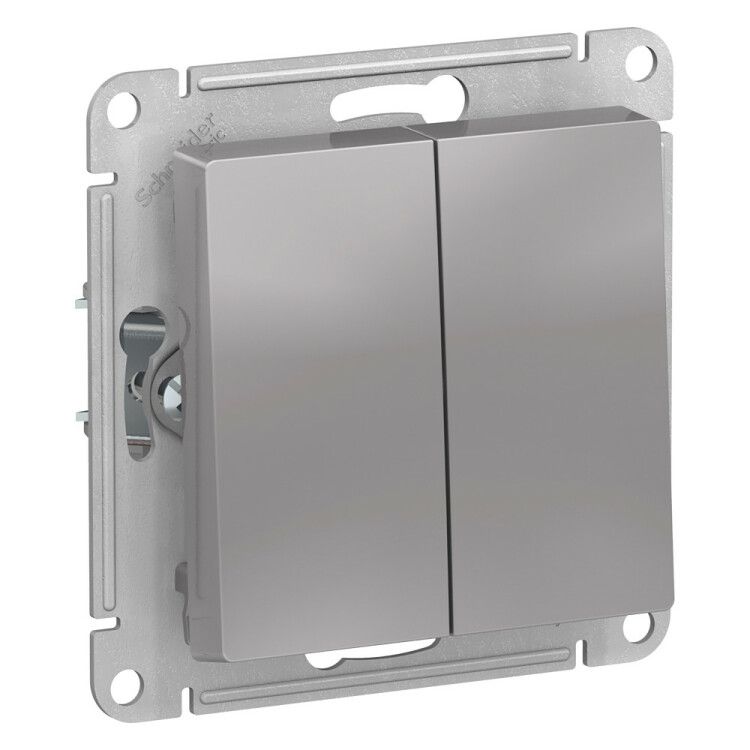

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм алюминий - ATN000351 APC

Выключатель двухклавишный схема 5, 10АХ, механизм алюминий от Systeme Electric (артикул atn000351) - это механизм для скрытой установки, позволяющий управлять двумя группами освещения с одного места. Подходит для бытовых и коммерческих интерьеров с нагрузкой до 10 А.

Назначение и область применения

Выключатель двухклавишный схема 5, 10АХ, механизм алюминий предназначен для включения и отключения двух независимых светильников или групп освещения - например, потолочных люстр, бра или точечных светильников - с одной точки. Применяется в жилых помещениях, офисах, гостиницах и других объектах, где требуется управление несколькими источниками света через один выключатель. Механизм совместим со стандартными монтажными коробками глубиной от 40 мм.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - для однофазных сетей переменного тока
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: 2×1-полюс - два отдельных контакта, каждый на одну линию
• Способ монтажа: скрытый - устанавливается в стенную коробку
• Тип крепления: винтовое - надёжная фиксация за счёт монтажных лапок
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Габариты: 40×71×71 мм - соответствует стандартным рамкам AtlasDesign
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик (ABS) - ударопрочный, устойчив к царапинам и УФ-излучению
• Отделка: матовая поверхность в цвете алюминий - элегантный внешний вид, не бликуют
• Подсветка: отсутствует - не имеет светодиодной индикации
• Количество модулей: 0 - не является модульным устройством, требует рамки

Совместимость и монтаж

Механизм выключателя двухклавишный схема 5, 10АХ, механизм алюминий совместим с рамками серии AtlasDesign. Для полноценной установки необходима декоративная рамка (не входит в комплект). Крепится в монтажной коробке с помощью усиленных винтовых лапок - они обеспечивают плотную фиксацию даже в старых или слегка расширенных отверстиях. Подключение осуществляется через винтовые клеммы: зачищенные провода (до 2,5 мм2) затягиваются отвёрткой. Не требует специальных инструментов. Габариты 40×71×71 мм гарантируют совместимость с большинством стандартных коробок.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает контакт с пальцами, но не предназначено для влажных помещений (ванна, баня, улица). Отсутствие галогенов делает материал экологичнее. Номинальный ток 10 А обеспечивает безопасную работу с типовой домашней нагрузкой - LED-светильники, энергосберегающие лампы, маломощные торшеры. Не рекомендуется использовать для мощных нагревательных приборов или двигателей.

Преимущества

• Усиленные монтажные лапки снижают риск перекоса и люфта после установки
• Матовая отделка в цвете алюминий маскирует следы от пальцев и легко сочетается с современным дизайном
• Конструкция механизма обеспечивает чёткий, без “залипания” ход клавиш
• Изделие от Systeme Electric - проверенная технология, ранее применяемая в Schneider Electric
• Пластик ABS устойчив к механическим повреждениям и долговечен при ежедневном использовании

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от влаги
• Требует обязательной установки в рамку AtlasDesign - сам по себе не является законченным изделием
• Не имеет подсветки - невозможно найти выключатель в темноте
• Не предназначен для работы с нагрузкой выше 10 А - не используйте с мощными обогревателями, насосами, сварочными аппаратами
• Не совместим с системами умного дома без дополнительных модулей

Примеры использования

• Управление основным светом и ночником в спальне
• Включение света в зоне рабочего стола и над кроватью в комнате студента
• Контроль освещения в гостиной: люстра + точечные светильники на потолке
• Освещение в коридоре: свет в прихожей и в тамбуре
• Зональное управление в офисе: верхний свет и локальные светильники

Практические советы

• Перед монтажом обязательно отключите питание - даже при небольшом токе есть риск поражения
• Проверьте глубину монтажной коробки: минимум 40 мм, чтобы механизм свободно вошёл
• Выбирайте рамку AtlasDesign того же цвета - алюминиевая отделка должна гармонировать с лицевой частью
• Не перетягивайте винты клемм - это повредит медные жилы и вызовет перегрев
• Если планируете заменить старый выключатель - сравните размеры: новый механизм точно впишется в существующую нишу
• Этот механизм - часть системы; он работает только с другими элементами серии AtlasDesign - не смешивайте с продукцией других серий
