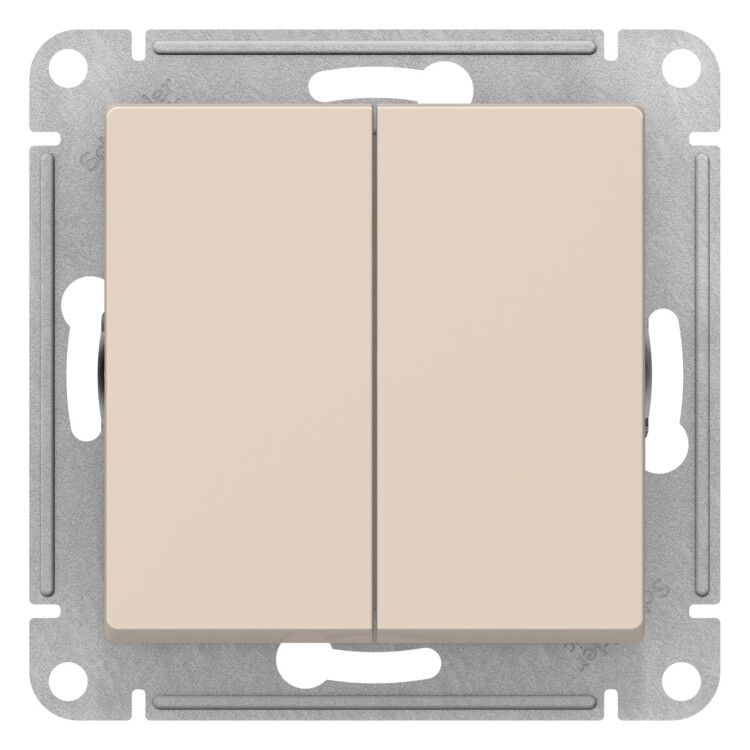

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ механизм бежевый - ATN000251 APC

Выключатель двухклавишный схема 5, 10АХ, механизм, цвет бежевый от Systeme Electric (серии AtlasDesign) - это надёжный механизм для скрытой установки, позволяющий управлять двумя группами освещения с одного места. Подходит для бытовых и коммерческих интерьеров с напряжением до 220 В.

Назначение и область применения

Этот выключатель предназначен для включения и отключения двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или света в комнате и коридоре - с одной точки. Механизм используется в системах внутренней проводки, где требуется эстетичное и функциональное управление освещением. Применяется в жилых домах, офисах, гостиницах и других помещениях с классической отделкой.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: 1-полюсная - переключает только фазу
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: ABS-пластик - прочный, устойчив к царапинам и УФ-излучению
• Отделка поверхности: глянцевая - легко протирается, хорошо сочетается с декоративными рамками
• Габариты: 40×71×71 мм - совместим со стандартными монтажными коробками
• Способ монтажа: скрытая установка - встраивается в стену
• Способ подключения: винтовые клеммы - надёжный контакт, требует затяжки отверткой
• Тип крепления: винтовое - через монтажные лапки
• Подсветка: отсутствует - не имеет светодиодной индикации
• Содержание галогенов: нет - соответствует экологическим нормам RoHS

Совместимость и монтаж

Механизм выключателя двухклавишный схема 5, 10АХ, механизм, цвет бежевый совместим с любыми рамками серии AtlasDesign и другими стандартными рамками с габаритами 86×86 мм. Для монтажа необходима пластиковая или металлическая монтажная коробка глубиной не менее 40 мм. Крепится с помощью двух усиленных лапок, которые фиксируются винтами в коробке. Подключение проводов - только винтовое: зачищенные концы (до 1,5 мм2) вставляются в клеммы и плотно затягиваются. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Номинальный ток 10 А и напряжение 220 В обеспечивают безопасную работу в типовой сети 220/230 В. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не предназначено для влажных помещений. Не применяйте в банях, саунах, на кухне без защиты от брызг - для этих мест нужны модели с IP44 и выше.

Преимущества

• Усиленные монтажные лапки снижают риск расшатывания после длительной эксплуатации
• ABS-пластик сохраняет внешний вид даже при частой уборке и воздействии света
• Глянцевая поверхность легко сочетается с современной и классической отделкой
• Совместимость с серийным решением AtlasDesign обеспечивает единый стиль интерьера
• Отсутствие подсветки повышает долговечность - нет слаботочных элементов, выходящих из строя

Ограничения применения

• Не подходит для влажных и пыльных помещений - IP20 не обеспечивает защиту от воды и пыли
• Не работает с LED-лампами, требующими минимум 5–10 Вт нагрузки - при слишком малой мощности может возникнуть мерцание
• Не предназначен для управления двигателями, нагревателями или высокомощными устройствами - максимальная нагрузка 2,2 кВт
• Требует установки в монтажную коробку; не является самостоятельным изделием - нужна лицевая рамка

Примеры использования

• Управление светом в спальне: одна клавиша - основное освещение, вторая - ночник
• Освещение холла и коридора с одного выключателя у входа
• Включение верхнего света и бра в гостиной
• Контроль двух зон освещения в офисе - рабочего стола и зоны отдыха

Практические советы

• Перед монтажом всегда отключите питание - проверьте отсутствие напряжения тестером
• Затягивайте винты клемм равномерно, без усилия - перегрузка может повредить пластик
• Выбирайте рамку того же цвета (бежевую) и серии (AtlasDesign) для гармоничного вида
• Если планируете использовать энергосберегающие лампы, убедитесь, что суммарная мощность каждой группы ≥15 Вт
• Не заменяйте этот механизм на аналоги с подсветкой - он рассчитан именно на чистое переключение без индикации
• Артикул atn000251 - это механизм, а не готовый выключатель. Обязательно закупайте отдельно декоративную рамку.
