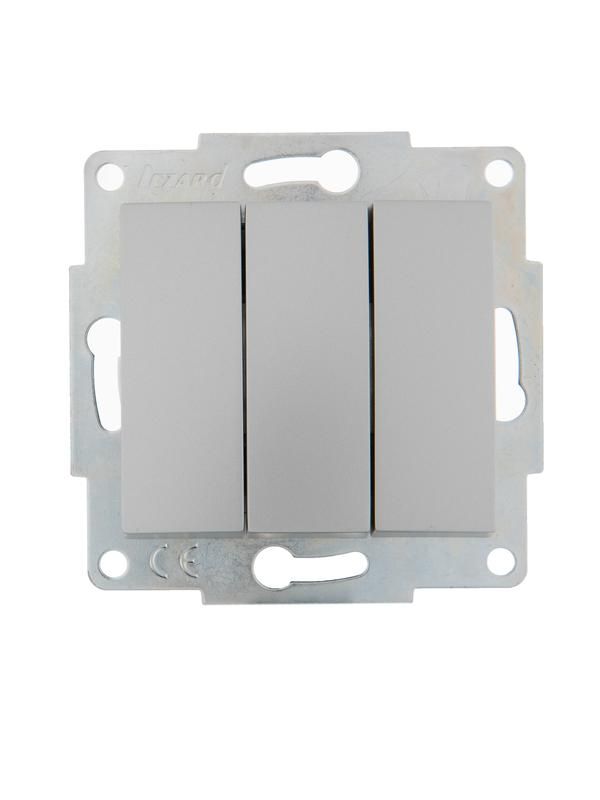

Выключатель 3-кл. 1п СП Karina 10А IP20 механизм матов. серебр. LEZARD 707-4388-109

Выключатель 3-клавишный СП 10А IP20 механизма матового серебристого цвета от бренда LEZARD (артикул 707-4388-109) предназначен для коммутации освещения в помещениях с одной фазой. Отличается компактной конструкцией и совместимостью с рамками серии KARINA.

Назначение и область применения

Этот выключатель позволяет управлять тремя группами светильников или нагрузок из одного места - например, включать/выключать свет в комнате, на кухне и в коридоре одним устройством. Подходит для установки в жилых домах, офисах, общественных зданиях. Применяется там, где требуется одновременный контроль нескольких цепей освещения без увеличения числа монтажных коробок.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - для однофазных сетей бытового и легкого промышленного использования
• Количество клавиш: 3 - каждая управляет своей цепью
• Количество полюсов: 1 - переключает только фазный провод, ноль остаётся постоянным
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов большего сечения
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: матовый серебристый - сочетается с современными интерьерами
• Способ монтажа: скрытый - устанавливается в подрозетник, внешние элементы не выступают
• Тип крепления: винтовые зажимы - надёжное соединение с проводами
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но не во влажных помещениях (ванна, баня)
• Соответствие стандарту: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок в РФ

Совместимость и монтаж

Механизм выключателя 3-клавишный СП 10А IP20 (LEZARD, артикул 707-4388-109) совместим с рамками серии KARINA, однако сама рамка в комплект не входит. Её необходимо выбирать отдельно: доступны два варианта - Karina и Karina Life. Оба имеют одинаковые габариты и крепление, различаются лишь дизайном. Монтаж выполняется в стандартную металлическую или пластиковую подрозетник глубиной не менее 40 мм. Кабель подключается через винтовые зажимы - затягивать следует равномерно, чтобы не повредить медную жилу. Не используйте провода сечением более 1,5 мм2 - это может вызвать нагрев и выход устройства из строя.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 51321.1-2007, что гарантирует соответствие нормам электробезопасности. Защита IP20 исключает риск поражения током при случайном контакте с частями механизма, но не защищает от попадания влаги. Устройство не предназначено для установки в ванных комнатах, на улице или в сырых помещениях. Климатическое исполнение УХЛ3 позволяет использовать его в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Один прибор вместо трёх - экономия места в распределительной коробке
• Матовый серебристый цвет - не царапается, не теряет вид при протирании
• Винтовые зажимы обеспечивают долговечное соединение даже при многократных подключениях
• Поддерживает стандартизированные рамки KARINA - легко заменить или обновить дизайн без замены механизма

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, бассейн, подвал)
• Запрещён монтаж вне закрытых коробок - IP20 не обеспечивает защиту от пыли и брызг
• Недопустимо подключение кабелей сечением больше 1,5 мм2 - возможен перегрев и возгорание
• Не используется для управления мощными нагрузками свыше 2,2 кВт (например, обогреватели, насосы)
• Не совместим с автоматическими системами управления (умный дом) без дополнительных модулей

Примеры использования

• Управление светом в спальной комнате: основной потолочный свет, ночники и бра
• Освещение кухонного пространства: верхний свет, подсветка столешницы, свет в обеденной зоне
• Коммуникация между зонами: входной холл, коридор и туалет - все три группы в одном месте
• Обслуживание офисных помещений: рабочий свет, подсветка стен, аварийная лампа

Практические советы

• Перед монтажом обязательно отключите питание - проверьте отверткой-индикатором
• Используйте только медные провода - алюминиевые не подходят для винтовых зажимов этого типа
• Выбирая рамку KARINA, учтите, что Karina Life имеет более мягкий контур, Karina - классический прямоугольный стиль
• Если планируете менять оформление интерьера - сохраняйте старую рамку: механизм можно оставить, поменяв только лицевую часть
• Проверяйте плотность прилегания клавиш после сборки - они должны двигаться плавно, без заеданий
