Выключатель 3-кл. 1п 2мод. СП Simon 24 10А IP20 механизм графит 2450391-038

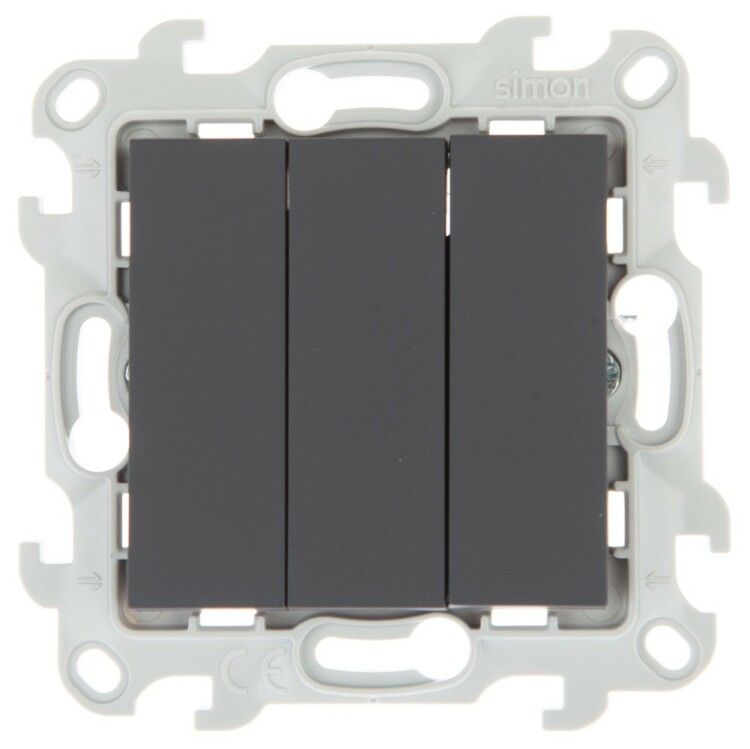

Выключатель трехклавишный Simon 2450391-038 - компактное устройство для управления тремя группами освещения или нагрузок из одного места. Подходит для скрытой установки в бытовых и офисных помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Выключатель трехклавишный Simon 2450391-038 предназначен для коммутации трёх независимых цепей - например, света в комнате, на балконе и в коридоре. Каждая клавиша управляет своей линией, что позволяет гибко контролировать освещение без лишних переключений. Устройство рассчитано на работу в жилых домах, квартирах, офисах и других закрытых помещениях с умеренной влажностью и температурой. Не подходит для открытых площадок, ванных комнат или мест с высокой запылённостью.

Технические характеристики

• Количество клавиш: 3 - каждая управляет отдельной цепью
• Количество модулей: 2 - компактная конструкция для экономии места в распределительной коробке
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 220 В - для однофазной сети переменного тока
• Количество полюсов: 1 - размыкает только фазный провод, ноль остаётся замкнутым
• Тип подключения: винтовые зажимы - надёжное соединение с медным проводом
• Максимальное сечение кабеля: 1,5 мм2 - не используйте более толстые провода
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет и покрытие: серый матовый - не выгорает, не оставляет следов от пальцев
• Климатическое исполнение: УХЛ3 - работает при температуре от −10C до +40C, в условиях умеренного климата
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует внутренним требованиям производителя

Совместимость и монтаж

Выключатель трехклавишный Simon 2450391-038 совместим с рамками серии “Рамочная” и стандартными подрозетниками глубиной 40–50 мм. Монтаж - скрытый, через подрозетник. Для установки требуется предварительно подготовленная ниша в стене. Провода подключаются к винтовым клеммам: фаза - на входную клемму, выходы - к каждой из трёх линий. Нулевой и заземляющий провода не проходят через выключатель - они подсоединяются напрямую к светильникам или распределительной коробке. Не рекомендуется использовать с мощными нагревательными приборами или двигателями - максимальная нагрузка 10 А предназначена исключительно для осветительных нагрузок.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому нельзя устанавливать в ванных, банях, на улице или в сырых подвалах. Применение в соответствии с ТУ 3464-001-77313241-08 гарантирует соответствие базовым требованиям к изоляции и теплостойкости материалов.

Преимущества

• Эргономичная форма клавиш - легко включать и выключать даже в темноте
• Матовая поверхность - не царапается, не теряет внешний вид при регулярном использовании
• Компактность - всего два модуля вместо трёх, что экономит место в распределительной коробке
• Надёжные винтовые зажимы - обеспечивают долговечный контакт без необходимости периодической подтяжки
• Совместимость с популярными рамками Simon - можно менять лицевую часть без замены механизма

Ограничения применения

• Не используется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено подключение кабелей сечением более 1,5 мм2 - возможен перегрев и оплавление клемм
• Не подходит для управления нагрузками выше 2,2 кВт - например, мощными обогревателями или насосами
• Не применяется в системах автоматизации - не имеет функций дистанционного управления или сигнализации
• Не рекомендован для установки в холодных неотапливаемых помещениях ниже −10C - риск хрупкости пластика

Примеры использования

• Управление светом в спальной комнате: основной потолочный свет, ночники и бра над кроватью
• Освещение коридора: свет в прихожей, на лестнице и в тамбуре
• Контроль освещения в офисе: рабочая зона, зона отдыха и декоративная подсветка
• Подключение нескольких точек в гостиной: люстра, торшеры и светодиодная лента

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном выключателе фаза может быть подведена к клемме
• Используйте только одножильные медные провода - многожильные плохо фиксируются в винтовых зажимах
• При затяжке клемм не переусердствуйте - перетянутый винт повредит изоляцию провода
• Проверьте посадочный диаметр подрозетника - он должен быть стандартным 68 мм
• Если нужна защита от влаги - выбирайте модель с IP44 или выше; этот выключатель - только для сухих помещений
• При замене старого выключателя - проверьте, чтобы новая рамка была совместима с этой моделью (серия “Рамочная”)
