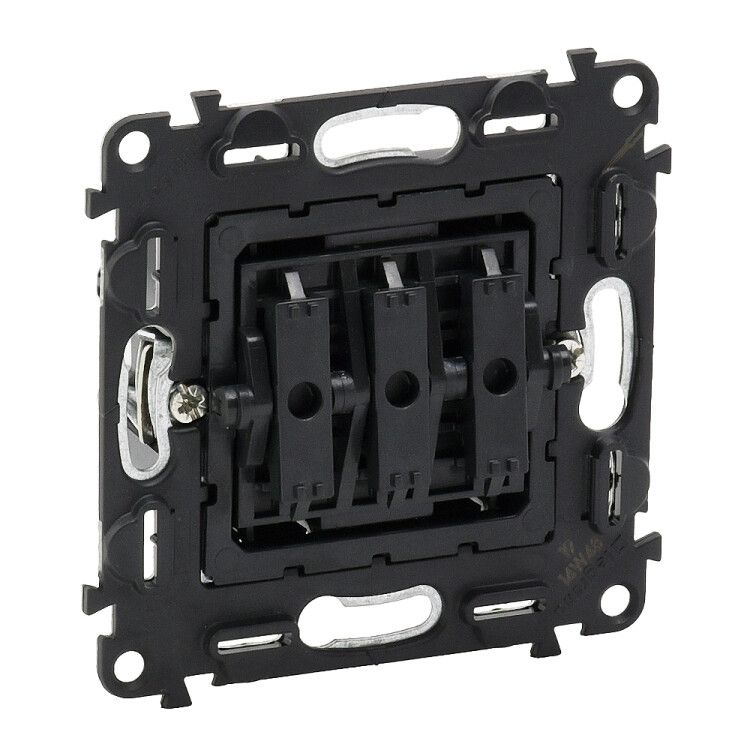

Выключатель 3-кл. СП Valena In'matic 10А IP20 250В 10AX винтов. зажимы механизм сер. Leg 752003 Legrand

Выключатель 3-клавишный 10А 250В винтовые зажимы Legrand Euro (артикул 752003) из серии Valena IN’MATIC предназначен для коммутации трёх независимых групп освещения или нагрузок в помещениях с внутренней проводкой. Устройство совмещает надёжную механическую конструкцию с простотой монтажа и соответствует требованиям европейских и российских норм.

Назначение и область применения

Этот выключатель используется для управления тремя отдельными световыми цепями - например, люстра с несколькими режимами, точечные светильники в разных зонах комнаты или настенные бра. Подходит для жилых помещений, офисов, административных зданий и других объектов с постоянной эксплуатацией. Монтируется исключительно в распределительные коробки со скрытой проводкой.

Технические характеристики

• Количество клавиш: 3 - каждая управляет своей цепью независимо
• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на работу в сетях 220–240 В
• Максимальное сечение кабеля: 2,5 мм2 - поддерживает медные одножильные и многожильные провода
• Тип крепления: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Габариты: 74,7×74,7×39,5 мм - стандартный размер для рамочных механизмов
• Глубина: 39,5 мм - требует достаточного объёма в стеновой нише
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от влаги
• Материал корпуса: пластик - устойчив к ударным нагрузкам и не горюч
• Отделка: матовая серая поверхность - не царапается, не бликуют
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C
• Схема подключения: 3×1-полюс - три отдельных однофазных переключателя в одном корпусе
• Монтажная плата: да - совместим с базовыми рамками серии Valena IN’MATIC
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Выключатель Legrand Euro 752003 - это механизм без рамки. Для установки требуется совместимая декоративная рамка серии Valena IN’MATIC. Крепится к монтажной коробке через винты на боковых планках. Подключение осуществляется к винтовым зажимам: фаза на вход, выходы на каждый светильник. Обязательно соблюдать полярность. Глубина 39,5 мм требует наличия минимум 40 мм свободного места в штробе. Не устанавливать в условиях повышенной влажности - IP20 не обеспечивает защиту от воды.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и техрегламенту ТР ТС 004/2011. Применяет материалы, не содержащие галогены, что снижает токсичность продуктов горения. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленной лицевой панели.

Преимущества

• Трёхклавишная схема позволяет гибко управлять освещением без лишних устройств
• Винтовые зажимы обеспечивают надёжный контакт даже при длительной эксплуатации
• Матовая поверхность не теряет внешний вид при регулярной уборке
• Совместимость с рамками Valena IN’MATIC - единый стиль интерьера
• Подтверждённая экологическая безопасность - материал не выделяет вредных веществ

Ограничения применения

• Не предназначен для открытой проводки - только скрытая установка
• IP20 не допускает использование в ванных, кухнях, на улице или в сырых помещениях
• Запрещено подключать кабель с сечением более 2,5 мм2 - риск перегрева и оплавления контактов
• Не подходит для управления мощностью выше 2,2 кВт на одну клавишу
• Требует обязательного использования рамки - сам по себе не является законченным изделием

Примеры использования

• Комната с потолочной люстрой: одна клавиша - основное освещение, вторая - светодиодная подсветка, третья - ночник
• Офис: три группы LED-панелей на рабочих местах, включаемые отдельно
• Прихожая: верхнее освещение, свет в зеркале, подсветка вешалки

Практические советы

• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером
• Зажимайте провода плотно, но без усилия - перетянутый провод может повредить изоляцию
• Выбирайте рамку того же цвета и серии - Valena IN’MATIC имеет специфическую форму крепления
• Если используете многожильный кабель, обязательно обжмите концы наконечниками
• Проверьте глубину монтажной коробки перед закладкой - 39,5 мм - минимальный порог
• Для проектирования систем освещения рекомендовано использовать этот механизм в рамках официального ассортимента Legrand
