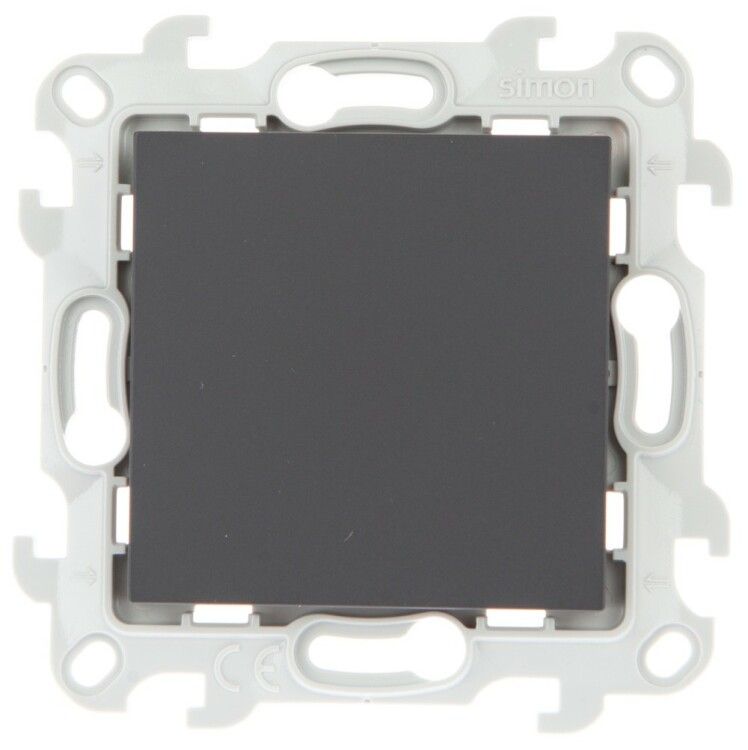

Выключатель кнопочный 1-кл. 1п 2мод. СП Simon 24 10А IP20 механизм графит 2450150-038

Выключатель кнопочный Simon 2450150-038 - это однокнопочный механизм для скрытой установки, предназначенный для коммутации нагрузки до 10 А в бытовых и промышленных системах управления. Матовое покрытие в цвете графит обеспечивает эстетичный вид в рамочных панелях.

Назначение и область применения

Выключатель кнопочный Simon 2450150-038 используется для включения и выключения электроприборов с помощью однократного нажатия. Подходит для управления освещением, вентиляцией, насосами, маломощными станками и другим оборудованием, где требуется простой и надёжный способ контроля. Применяется в помещениях с нормальной влажностью - жилые дома, офисы, мастерские, производственные участки с контролируемой средой.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Количество полюсов: 1 - размыкает один фазный провод
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке (ширина ~36 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 1,5 мм2
• Возвратно-нажимной тип - автоматически возвращается в исходное положение после нажатия (не фиксируется)
• Материал корпуса: термопласт - устойчив к перегреву и механическим воздействиям
• Цвет: матовый графит - сочетается с современными рамками и панелями
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90%
• Комплектация: механизм с накладкой - готов к установке в стандартную рамку

Совместимость и монтаж

Выключатель Simon 2450150-038 предназначен для скрытой установки в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Для монтажа используйте только провода сечением не более 1,5 мм2 - большие сечения не войдут в зажимы. Накладка имеет стандартные крепления, совместимые с большинством рамок серии Simon и аналогичных производителей. Перед подключением обязательно отключите питание. Затяните винты равномерно, избегая перекоса контактов.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для электроустановок в помещениях с обычным уровнем опасности. Не предназначен для использования во взрывоопасных, влажных или наружных условиях. IP20 не обеспечивает защиту от брызг, поэтому запрещено применение в ванных комнатах, кухнях без защиты и на улице.

Преимущества

• Автоматический возврат - удобен для временного включения устройств (например, света в коридоре или вентилятора)
• Матовая поверхность - не царапается, не оставляет следов от пальцев
• Компактный двухмодульный формат - экономит место в распределительной коробке
• Совместимость с популярными рамками - легко заменить старый выключатель без переделки стен

Ограничения применения

• Не допускается использование в местах с высокой влажностью (ванная, баня, подвалы без вентиляции)
• Запрещена установка вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для мощных нагревательных приборов свыше 2,3 кВт
• Не рекомендован для частого циклического включения (более 10 раз в минуту) - возможен износ механизма
• Не работает с диммерами, таймерами или электронными системами управления - только как простой размыкатель

Примеры использования

• Включение света в гостиной через кнопку у входа
• Управление вытяжкой на кухне (при наличии дополнительной защиты от влаги)
• Кнопка аварийной остановки на станке с внешним предохранителем
• Включение насоса в системе водоснабжения

Практические советы

• Перед установкой проверьте, что сечение провода не превышает 1,5 мм2 - иначе контакт будет плохим
• При использовании в многокнопочных панелях убедитесь, что соседние элементы не перегреваются
• Для долговечности не применяйте силу при нажатии - механизм спроектирован для мягкого контакта
• Если нужна защита от влаги - выбирайте модель с IP44 или выше; этот выключатель - только для сухих помещений
• При замене старого выключателя - сравните количество модулей: новый должен точно поместиться в существующую нишу
