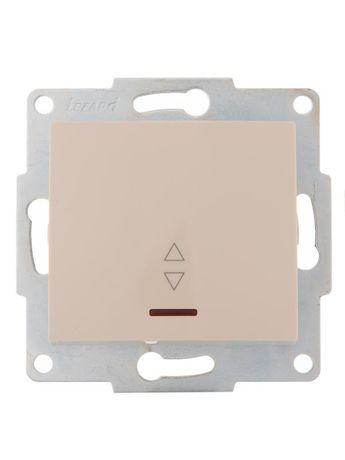

Переключатель проходной 1-кл. 1п СП Karina 10А IP20 с подсветкой механизм крем. LEZARD 707-0388-114

Выключатель проходной с подсветкой Lezard 707-0388-114 - это однополюсный механизм с одной клавишей и индикацией, предназначенный для управления освещением из двух мест. Подходит для установки в распределительных коробках и настенных нишах с внутренним монтажом. Механизм входит в серию KARINA и совместим с рамками этой же серии.

Назначение и область применения

Выключатель проходной Lezard 707-0388-114 используется там, где требуется управлять светом с двух точек - например, в длинном коридоре, на лестнице или в спальне у входа и у кровати. Он работает в паре с другим таким же выключателем. Индикация на клавише позволяет легко найти выключатель в темноте. Применяется в жилых помещениях, офисах и общественных зонах с постоянным контролем освещения.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на бытовую сеть переменного тока
• Номинальный ток: 10 А - способен коммутировать нагрузку до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра)
• Количество клавиш: 1 - управление одним участком цепи
• Количество полюсов: 1 - переключает только фазный провод
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Максимальное сечение кабеля: 1,5 мм2 - допускает подключение медных проводов такого сечения
• Тип крепления: винтовое зажимное - надёжное соединение через винты, требует отвертки при монтаже
• Цвет: кремовый - сочетается с большинством интерьерных решений
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Климатическое исполнение: УХЛ3 - предназначен для работы при температуре от −25C до +40C и в условиях повышенной влажности, но не во влажных помещениях (ванна, баня)
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок в России

Совместимость и монтаж

Механизм Lezard 707-0388-114 не имеет рамки - она продается отдельно. Для сборки нужна рамка серии KARINA (Karina Life или Karina). Оба варианта рамок подходят по габаритам и креплению. Монтаж выполняется в подрозетник с помощью винтового зажима. Кабель 1,5 мм2 заводится в клеммы, затягиваются отверткой. Перед подключением обязательно отключите питание. Проходной выключатель подключается в цепь с двумя такими же устройствами: между собой они соединяются трёхжильным кабелем (фаза, два перекидных контакта).

Безопасность и стандарты

Выключатель проходной Lezard 707-0388-114 соответствует ГОСТ Р 51321.1-2007, что гарантирует безопасную работу при нормальных условиях эксплуатации. Защита IP20 исключает риск поражения током при случайном прикосновении к контактам, но не защищает от брызг и пыли - поэтому не применяйте его в ванных комнатах, на кухне рядом с мойкой или в подвале с высокой влажностью.

Преимущества

• Подсветка клавиши - удобство ночью без необходимости искать выключатель
• Совместимость с широким выбором рамок серии KARINA - можно выбрать стиль под дизайн интерьера
• Фиксированное сечение кабеля 1,5 мм2 - оптимально для современного освещения (LED, энергосберегающие лампы)
• Климатическое исполнение УХЛ3 - надёжно работает в типичных условиях российских квартир и домов

Ограничения применения

• Не подходит для влажных помещений (ванная, туалет, бассейн) из-за низкой степени защиты IP20
• Не используйте с нагрузкой выше 10 А - превышение вызывает перегрев и выход из строя
• Требуется обязательная пара - один такой выключатель не работает самостоятельно, нужен второй аналогичный
• Не совместим с рамками других серий - только с KARINA
• Запрещено использовать в системах с автоматическим управлением (датчики движения, умный дом) без проверки совместимости

Примеры использования

• Управление светом в коридоре: выключатель у входа и у противоположного конца
• Освещение лестницы: один выключатель внизу, другой - наверху
• Спальная комната: выключатель у двери и у кровати
• Частный дом: управление светом в прихожей и на лестничной площадке

Практические советы

• Перед покупкой убедитесь, что у вас есть вторая точка управления - потребуются два таких механизма
• Выбирайте рамку KARINA того же цвета (кремовая), чтобы сохранить единый стиль
• При монтаже не перетягивайте винты - повредите клеммы и снизите контакт
• Если кабель тоньше 1,5 мм2 - лучше заменить его, чтобы обеспечить безопасность
• Не устанавливайте этот механизм в металлические подрозетники без изоляции - возможны пробои
• Проверьте соответствие сечения провода перед подключением - даже 1,0 мм2 недостаточно для долгой службы при максимальной нагрузке
