Выключатель 1-клавишный самовозвартный 10А схема 1P безвинтовое крепление слоновая кость VALENA DIY - 695607 Legrand

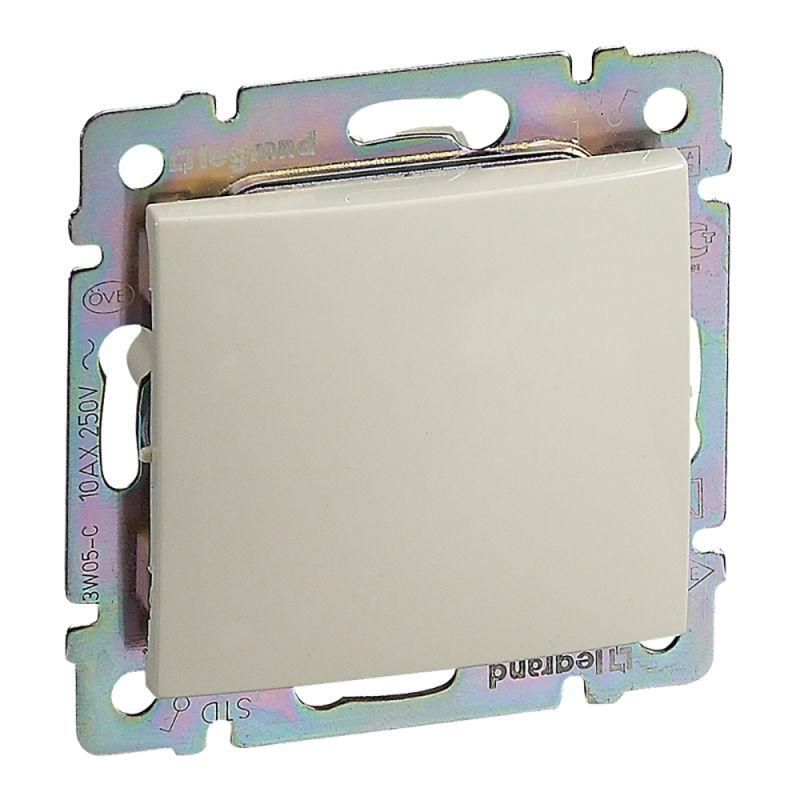

Механизм кнопки 1-клавишный слоновая кость от Legrand (серии Valena DIY, артикул 695607) - это компактный импульсный выключатель с подсветкой для управления звонками, реле и аналогичными устройствами в бытовых и общественных помещениях.

Назначение и область применения

Этот механизм предназначен для импульсного включения и отключения нагрузок малой мощности: электрических звонков, реле, световых сигналов, систем автоматизации. Подходит для установки в жилых домах, офисах, школах и других объектах с внутренней проводкой. Используется там, где требуется кратковременное воздействие на цепь - например, для вызова или запуска устройства.

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартных бытовых сетях 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Контакты: один замыкающий (NO) - замыкает цепь при нажатии, размыкает при отпускании
• Подсветка: да - светодиодная индикация горит при включенном состоянии
• Сигнальная лампа: да - встроена в клавишу, показывает активное состояние
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Способ монтажа: скрытый - устанавливается в монтажную коробку, видна только клавиша
• Материал корпуса: пластик, без галогенов - безопасен при возгорании
• Цвет: бежевый (слоновая кость) - сочетается с классическими рамками и декором
• Габариты: 71×71×37 мм - совместим с типовыми монтажными коробками
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке
• Минимальная глубина монтажной коробки: 40 мм - требует достаточного объёма для установки
• Схема подключения: 6 контактов - соответствует схеме для импульсного режима

Совместимость и монтаж

Механизм совместим с рамками серии Valena DIY и другими стандартными рамками с габаритами 71×71 мм. Установка выполняется в скрытую монтажную коробку с глубиной не менее 40 мм. Клеммы - безвинтовые, с зажимами типа Push-in: провода вставляются прямо в отверстия, фиксируются механически. Для надёжного соединения используйте провода сечением 0,5–2,5 мм2. Не рекомендуется перегибать провода перед вводом в клемму - это снижает контактное давление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных помещений, улицы или мест с высокой запылённостью.

Преимущества

• Удобные безвинтовые зажимы - экономят время при монтаже, исключают необходимость отвёртки
• Встроенная подсветка - позволяет легко найти кнопку в темноте
• Компактный формат - занимает всего 2 модуля, удобен для плотной компоновки
• Совместимость с сериями Legrand и IEK - можно комбинировать с другими элементами одной системы
• Безгалогенный пластик - экологически безопаснее при утилизации и аварийных ситуациях

Ограничения применения

• Не подходит для постоянного включения - только для импульсного управления
• IP20 - нельзя использовать в ванных комнатах, на кухне рядом с мойкой, на улице
• Не рассчитан на управление двигателями, мощными лампами или нагревателями выше 2,2 кВт
• Требует точного соблюдения глубины монтажной коробки - меньше 40 мм - невозможна установка
• Не имеет функции фиксации положения - всегда возвращается в исходное состояние после отпускания

Примеры использования

• Звонок входной двери в квартире
• Управление реле освещения в коридоре
• Сигнал срабатывания системы оповещения
• Кнопка запуска насоса или вентилятора в системе автоматики
• Импульсный выключатель в системе “умный дом” для триггеров

Практические советы

• Перед монтажом проверьте соответствие глубины коробки - минимум 40 мм; иначе механизм не войдёт
• При использовании многожильных проводов - предварительно обжмите концы наконечниками, чтобы избежать выпадения из клеммы
• Не затягивайте провода силой - безвинтовые зажимы работают на принципе пружинного контакта
• Если подсветка не горит - проверьте целостность цепи питания сигнальной лампы, она питается параллельно основному контакту
• Выбирайте этот механизм только для импульсных задач - он не заменяет обычный выключатель для постоянного включения света
