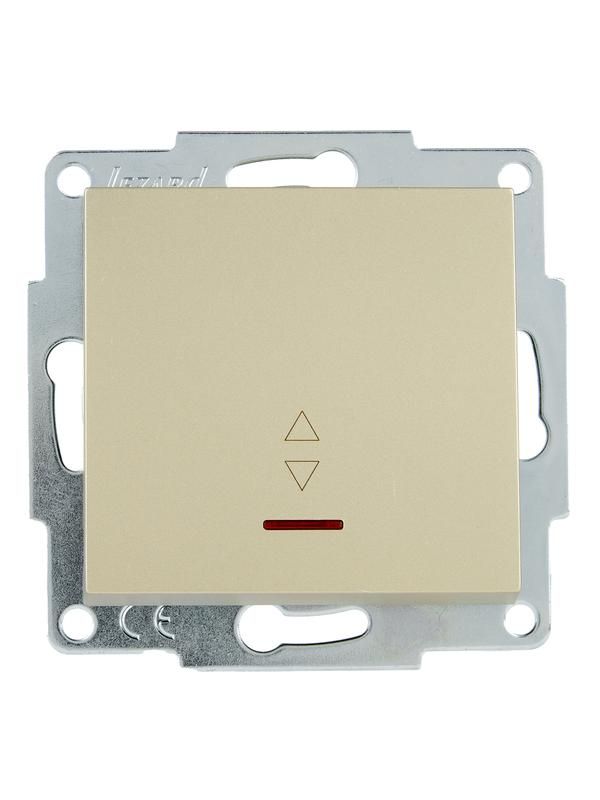

Переключатель проходной 1-кл. СП Vesna с индикацией механизм титан LEZARD 742-3788-114

Переключатель проходной 1-клавишный с индикацией механизм титан от бренда LEZARD, артикул 742-3788-114, предназначен для управления освещением из двух точек с подсветкой положения клавиши - удобное решение для коридоров, лестниц и длинных помещений.

Назначение и область применения

Этот переключатель используется в схемах проходного управления светом - когда нужно включить или выключить свет из двух разных мест, например у входа и выхода из комнаты. Индикация на клавише показывает текущее состояние: горит при включенном свете, гаснет при выключенном. Подходит для жилых домов, офисов, общественных зданий и объектов с частым перемещением между помещениями.

Технические характеристики

• Тип: проходной, одноклавишный
• Индикация: светодиодная подсветка клавиши
• Механизм: титановый (высокопрочная металлическая основа)
• Рабочее напряжение: до 250 В переменного тока
• Номинальный ток: 10 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Установка: внутренняя, в стандартную монтажную коробку 68 мм

Совместимость и монтаж

Переключатель совместим со всеми стандартными монтажными коробками глубиной не менее 40 мм. Для работы в схеме проходного управления требуется два таких устройства и трёхжильный кабель между ними. Механизм титан обеспечивает прочное крепление в корпусе и долгий срок службы контактов. Устанавливается без специальных инструментов - фиксируется защёлками на монтажной рамке. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим элементам при установленной лицевой панели. Напряжение и ток соответствуют бытовым нормам. Не рекомендуется использовать в условиях повышенной влажности или на улице - степень защиты IP20 не предусматривает защиту от влаги.

Преимущества

• Титановый механизм повышает надёжность контактов и снижает риск нагрева при длительной нагрузке
• Подсветка клавиши позволяет легко найти переключатель в темноте без лишнего света
• Простая установка и совместимость с большинством существующих систем управления
• Высокая механическая стойкость - механизм выдерживает более 10 000 циклов включения/выключения

Ограничения применения

• Не предназначен для использования во влажных помещениях (ванна, баня, улица)
• Не подходит для управления мощностью выше 2,5 кВт (при 220 В)
• Требует парного использования с другим таким же переключателем - нельзя применять один в одиночку как обычный выключатель
• Индикация работает только при наличии нагрузки - не светится при отключённом питании

Примеры использования

• Управление светом в коридоре: включение у входа, выключение у выхода
• Лестница между этажами: включение снизу, выключение сверху
• Спальня: включение у двери, выключение у кровати
• Гараж: управление светом с улицы и изнутри

Практические советы

• При замене старого переключателя проверьте количество проводов - для проходной схемы нужен трёхжильный кабель (фаза, два перекидных провода)
• Обязательно отключите питание перед монтажом - даже при выключенном свете возможна фаза на одном из проводов
• При использовании LED-ламп убедитесь, что они совместимы с проходными схемами - некоторые модели требуют дополнительного шунта
• Артикул 742-3788-114 - это именно механизм; для полноценной установки потребуется также декоративная рамка и клавиша, подходящие к серии VESNA
• Если индикация не работает после монтажа - проверьте правильность подключения третьего провода (перекидного)
