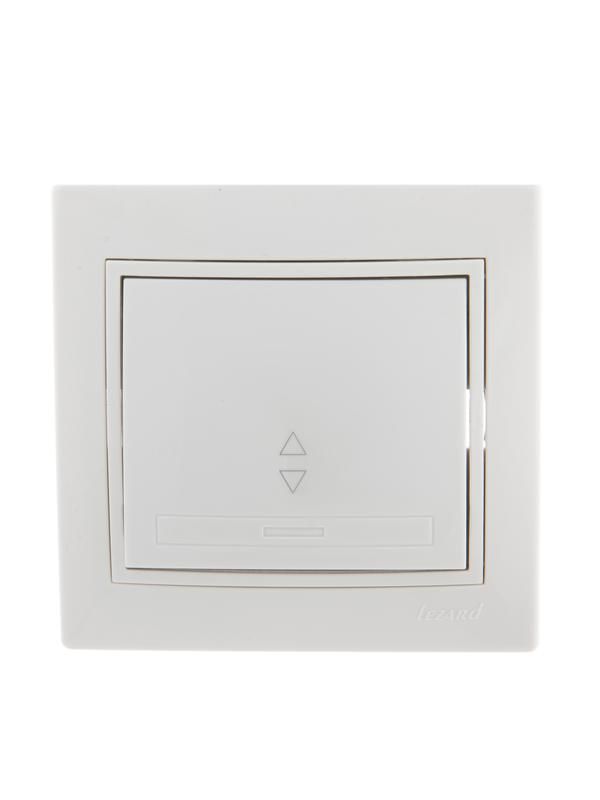

Переключатель проходной 1-кл. СП Mira 10А IP20 с бел.вставкой бел. LEZARD 701-0202-105

Переключатель проходной одноклавишный 10А IP20 с белой вставкой белый от бренда Lezard, артикул 701-0202-105, предназначен для управления освещением с двух точек. Отличается компактностью, надежным креплением и совместимостью со стандартными установочными коробками.

Назначение и область применения

Этот переключатель используется для переключения электрической цепи между двумя точками - например, чтобы включить свет у входа в комнату, а выключить у кровати. Подходит для жилых домов, квартир, офисов и других помещений, где требуется удобное управление освещением из нескольких мест. Применяется в системах с двойным проходным подключением - один такой переключатель всегда работает в паре с другим аналогичным устройством.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для внутреннего монтажа в сухих помещениях
• Количество клавиш: 1 - одноклавишный проходной тип, не является обычным выключателем
• Максимальное сечение кабеля: 1,5 мм2 - допускает подключение медного провода до этого значения; большие сечения не подходят
• Материал корпуса: поликарбонат - прочный, термостойкий, самозагасающий
• Цвет: белый с белой вставкой - гармонирует с большинством интерьеров и рамками
• Климатическое исполнение: УХЛ3 - можно использовать в неотапливаемых помещениях при температуре от −25C до +40C
• Тип крепления: винтовое - фиксируется в установочной коробке с помощью болтов
• Количество полюсов: 1 - переключает одну фазную линию
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствует требованиям безопасности для электроустановок в России

Совместимость и монтаж

Переключатель проходной одноклавишный 10А IP20 с белой вставкой белый монтируется в стандартную установочную коробку глубиной не менее 40 мм. Монтаж - скрытый, то есть все элементы прячутся в стену. Для работы требуются два таких устройства, установленные в разных точках, и трёхжильный кабель между ними (фаза, два переключающих провода). Кабель сечением больше 1,5 мм2 не подключается - это ограничивает использование в цепях с высокой мощностью. Вставка легко меняется - её можно заменить на другую цветную, если она доступна в серии MIRA.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51321.1-2007, что гарантирует безопасность при нормальной эксплуатации. Защита IP20 исключает риск поражения током при случайном касании, но не защищает от влаги - поэтому запрещено устанавливать в ванных, банях, на улице или в сырых подвалах. Поликарбонатовый корпус не поддерживает горение и устойчив к механическим повреждениям.

Преимущества

• Простая замена вставки - можно изменить внешний вид без замены всего переключателя
• Совместим с серийной продукцией MIRA - легко сочетается с другими выключателями и розетками этой же линейки
• Фиксация винтами обеспечивает плотное и долговечное крепление в коробке
• Чёткая маркировка схемы на задней крышке - помогает правильно подключить даже новичкам

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Запрещён монтаж в металлические коробки без предварительной проверки изоляции - возможен контакт с токоведущими частями
• Максимальное сечение кабеля 1,5 мм2 - нельзя использовать с мощными нагревателями, двигателями или LED-лентами на 5 А и выше
• Требуется обязательное наличие второго такого же переключателя - не работает как самостоятельный выключатель

Примеры использования

• Освещение в спальне: включить свет у двери, выключить у кровати
• Проходной свет в длинном коридоре: включение у одного конца, выключение у другого
• Управление светом на лестнице: включить на первом этаже, выключить на втором
• Общий свет в гостиной с выходом через две двери

Практические советы

• Перед монтажом обязательно проверьте схему на обороте переключателя - там указано, какие контакты куда подключаются
• Используйте только кабели сечением 1,5 мм2 - попытки подключить 2,5 мм2 приведут к плохому контакту и перегреву
• Выбирайте установочные коробки с глубиной минимум 40 мм - недостаточно места для выводов внутри
• Если нужна другая расцветка вставки - проверьте наличие в серии MIRA; оригинальные вставки лучше менять полностью, а не пытаться подрезать
• Не используйте этот переключатель в качестве обычного - он не имеет положения “выкл” в классическом смысле, только переключение между двумя состояниями
