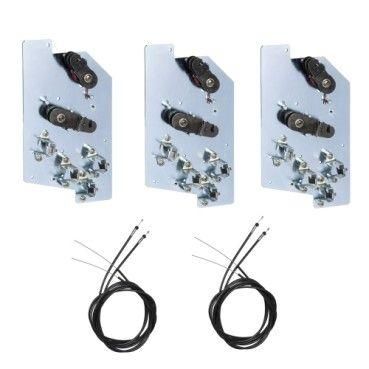

МЕХАНИЧЕСКАЯ БЛОКИРОВКА ТРОСАМИ ДЛЯ ACB-2 ВВОДА 1 ГЕНЕРАТОР | SPA-CI3C SE APC

Блокировка тросами механическая для ввода ACB-2, 1 генератор, SE (артикул spa-ci3c, бренд Systeme Electric) предназначена для безопасной синхронизации положений автоматических выключателей SystemePact ACB, предотвращая одновременное включение нескольких источников питания.

Назначение и область применения

Эта механическая блокировка используется для запирания двух или трёх автоматических выключателей Series SystemePact ACB, чтобы исключить параллельную работу генератора и основного сетевого ввода. Применяется там, где важна последовательная коммутация: например, на объектах с резервным питанием, в системах АВР, на промышленных площадках с дизель-генераторными установками.

Технические характеристики

• Тип блокировки: механическая — работает за счёт физического препятствия, не требует внешнего питания;
• Способ монтажа: крепление винтом — устанавливается прямо на корпус выключателя через стандартные отверстия;
• Степень защиты: IP20 — защищает от доступа пальцев и твёрдых предметов, но не рассчитана на воздействие воды или пыли;
• Совместима с одним генератором и двумя вводами — позволяет заблокировать три устройства в режиме “только один включен”;
• Изготовлена из прочных немагнитных материалов — не влияет на электромагнитные поля вокруг оборудования.

Совместимость и монтаж

Блокировка совместима только с автоматическими выключателями системы SystemePact ACB. Установка выполняется после монтажа выключателей. Для работы требуется наличие свободного места между устройствами — как вертикально, так и горизонтально. Крепление осуществляется с помощью винтов, которые затягиваются в подготовленные отверстия на боковой поверхности корпусов. Гибкий трос прокладывается между выключателями, обеспечивая жесткую связь их рычагов управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Несмотря на отсутствие сертификации по специальным нормам (например, IEC 60947), его применение основано на практике, принятой в промышленном оборудовании Systeme Electric. IP20 указывает на то, что блокировку нельзя использовать во влажных, пыльных или наружных условиях.

Преимущества

• Не требует электропитания — работает всегда, даже при отключении сети;
• Физически исключает человеческую ошибку — невозможно включить два источника одновременно;
• Легко проверяется визуально — состояние блокировки видно без инструментов;
• Надёжная конструкция — не имеет движущихся частей, кроме троса, который служит десятки лет при правильной эксплуатации.

Ограничения применения

• Подходит только для выключателей SystemePact ACB — несовместима с другими сериями или брендами;
• Не допускается использование в помещениях с высокой влажностью, пылью или агрессивной средой — IP20 недостаточен;
• Не подходит для автоматических систем — только ручное управление;
• Требует точного расположения выключателей: расстояние между ними должно соответствовать длине троса; при изменении схемы монтажа потребуется замена комплекта.

Примеры использования

• Промышленный цех с резервным генератором — блокирует ввод от сети и генератор, позволяя включить только один источник;
• Объект с двумя вводами от разных энергоснабжающих организаций — предотвращает параллельное соединение;
• Система автономного питания больницы — гарантирует, что генератор не будет работать одновременно с городской сетью.

Практические советы

• Перед установкой убедитесь, что все выключатели находятся в положении “выкл” — иначе трос не сможет правильно натянуться;
• Проверьте посадочные отверстия на корпусах: они должны точно совпадать с местами крепления блокировки;
• Не перегибайте трос резко — изгиб под углом менее 90° снижает срок службы;
• При обслуживании не снимайте блокировку без отключения всех цепей — это нарушает принцип безопасности;
• Запасной трос можно заказать отдельно — он не является расходником, но при повреждении требует замены всего комплекта.
