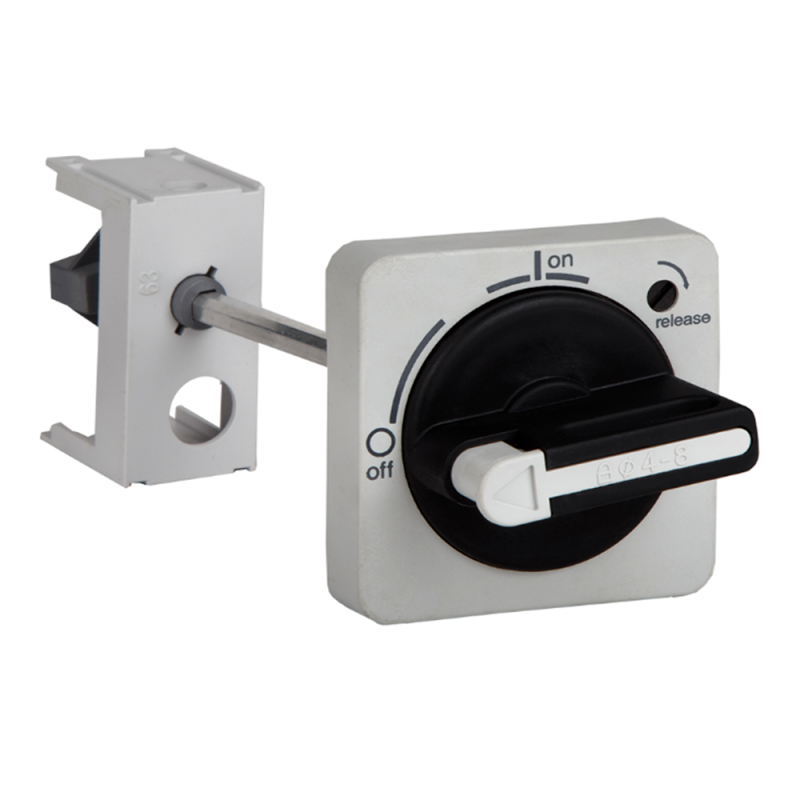

Механизм поворотный на дверь OptiStart MP-32R-EH1-200-T2 КЭАЗ (Курский электроаппаратный завод) 340165

Механизм поворотный на дверь MP-32R-EH1-200-T2 от КЭАЗ предназначен для удалённого управления автоматическими выключателями OptiStart MP через дверцу щита - позволяет переключать устройство из безопасной зоны, не открывая корпус. Артикул 340165 обеспечивает надёжную связь между рукояткой и внутренним механизмом, сохраняя степень защиты IP54.

Назначение и область применения

Механизм поворотный на дверь MP-32R-EH1-200-T2 используется для дистанционного включения/выключения автоматического выключателя OptiStart MP через внешнюю рукоятку, установленную на двери распределительного шкафа. Применяется там, где требуется доступ к управлению без вскрытия корпуса - например, на производстве, в энергообъектах, на транспорте или в помещениях с повышенными требованиями к безопасности.

Технические характеристики

• Тип механизма: поворотный, с передачей движения на вал выключателя
• Рабочий угол поворота: 90° (соответствует положениям «Вкл./Выкл.» выключателя OptiStart MP)
• Длина выходного вала: 200 мм - позволяет устанавливать рукоятку на дверях толщиной до 200 мм
• Степень защиты: IP54 - защищает от пыли и брызг воды
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Совместим с сериями: OptiStart MP (только модели с соответствующим валом управления)

Совместимость и монтаж

Механизм MP-32R-EH1-200-T2 совместим исключительно с автоматическими выключателями OptiStart MP, имеющими стандартный круглый вал управления диаметром 8 мм. Установка требует предварительного сверления отверстия в двери щита под вал длиной 200 мм. Механизм фиксируется гайкой снаружи, рукоятка крепится на торец вала. Для правильной работы необходимо точно совместить ось вращения механизма с осью вала выключателя внутри шкафа - допуск не более +-1 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 по механической прочности и изоляции. Защита IP54 гарантирует работу в условиях запылённости и возможных брызг воды, что делает MP-32R-EH1-200-T2 пригодным для использования в цехах, на открытых площадках и в неотапливаемых помещениях. Не предназначено для установки во взрывоопасных зонах.

Преимущества

• Устраняет необходимость открывать дверь шкафа для операций включения/выключения - снижает риск поражения током
• Обеспечивает четкую визуальную индикацию состояния (положение рукоятки = состояние выключателя)
• Не требует внешнего питания - полностью механическая передача
• Устойчив к вибрациям и частым циклам переключений

Ограничения применения

• Не работает с другими сериями выключателей - даже аналогичными от других производителей
• Не подходит для выключателей с рычагом или кнопочным управлением - только с круглым валом
• Длина вала 200 мм - не позволяет использовать на очень толстых дверях (>200 мм)
• Запрещена установка в средах с постоянным воздействием струй воды, масла или химически активных веществ

Примеры использования

• Щитовые комнаты на заводах - операторы включают/выключают оборудование через дверь без снятия средств защиты
• Агрегаты на конвейерах - быстрое аварийное отключение без доступа к внутренней части шкафа
• Жилые и коммерческие здания - удобное управление групповым автоматом в этажном щите
• Лаборатории и испытательные стенды - минимизация контакта с токоведущими частями при тестировании

Практические советы

• Перед монтажом проверьте тип вала на вашем OptiStart MP - он должен быть круглым, без шлицов, диаметром 8 мм
• При сверлении отверстия в двери используйте направляющую - смещение на 1–2 мм может вызвать заклинивание
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать пластиковую муфту
• Регулярно проверяйте свободное вращение рукоятки - при появлении усилия или скрипа смажьте соединение графитовой смазкой
• MP-32R-EH1-200-T2 не заменяет основной выключатель - всегда соблюдайте правила ЛЭБ при работе с оборудованием
