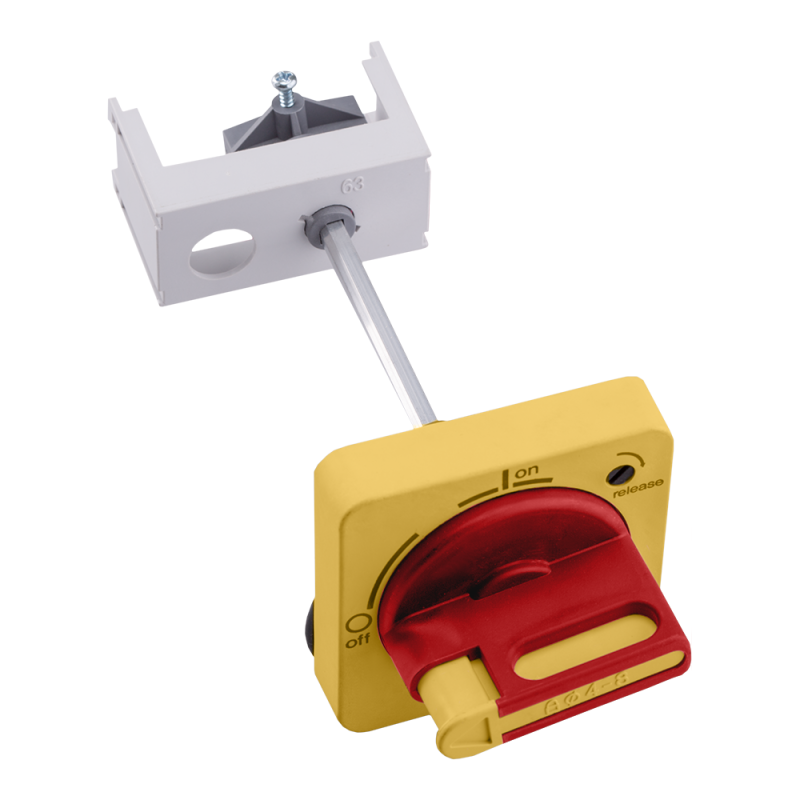

Механизм поворотный на дверь OptiStart MP-32R-EHN1-200-T2 КЭАЗ (Курский электроаппаратный завод) 340164

Механизм поворотный на дверь MP-32R-EHN1-200-T2 от КЭАЗ предназначен для удалённого управления автоматическими выключателями OptiStart MP через дверцу щита - позволяет включать/выключать питание без открывания корпуса, обеспечивая безопасность и удобство обслуживания.

Назначение и область применения

Механизм поворотный на дверь MP-32R-EHN1-200-T2 устанавливается на дверь распределительного шкафа или щита и соединяется с автоматическим выключателем OptiStart MP. Он передаёт движение рукоятки выключателя на внешнюю ручку, позволяя оператору управлять питанием извне. Применяется в промышленных установках, где требуется частый доступ к управлению - например, на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Тип изделия: Механизм поворотный на дверь
• Тип расцепителя: Без расцепителя - не выполняет функции защиты, только передаёт механическое движение
• Рабочий ток: Совместим с выключателями OptiStart MP до 100 А
• Отключающая способность: Поддерживает коммутацию при токах короткого замыкания до 100 кА (через совмещаемый выключатель)
• Диапазон температур: Эксплуатация от -20 C до +60 C
• Индикация: Визуальный индикатор положения (включено/выключено) и сигнал срабатывания по аварии
• Цвет: Красно-желтый - соответствует стандартам безопасности для предупредительных элементов

Совместимость и монтаж

Механизм поворотный на дверь MP-32R-EHN1-200-T2 совместим исключительно с автоматическими выключателями серии OptiStart MP. Установка требует точного совпадения посадочных габаритов - проверьте соответствие модели выключателя и механизма перед монтажом. Для подключения используется жесткая механическая связь: ось механизма фиксируется на валу выключателя внутри щита. Настоятельно рекомендуется использовать только оригинальные комплектующие КЭАЗ - несовместимые аналоги могут вызвать некорректную работу или отказ.

Безопасность и стандарты

Механизм поворотный на дверь MP-32R-EHN1-200-T2 соответствует требованиям международных норм на коммутационные устройства. Индикация положения и сигнализация срабатывания обеспечивают соблюдение правил техники безопасности при работе с высоковольтными цепями. Цветовая маркировка (красно-желтый) соответствует ГОСТ Р 50030.1 и IEC 60947-2 для визуального определения состояния оборудования.

Преимущества

• Устраняет необходимость открывать щит для включения/отключения - снижает риск поражения током и время обслуживания
• Встроенный индикатор показывает реальное состояние выключателя даже при закрытой дверце
• Поддерживает координацию типов 1 и 2 с контакторами OptiStart K - обеспечивает селективность в сложных сетях
• Температурная компенсация гарантирует стабильную работу в условиях перепадов температур
• Широкий набор аксессуаров позволяет адаптировать устройство под специфические задачи (например, блокировки, замки, дистанционные приводы)

Ограничения применения

• Не является самостоятельным аппаратом защиты - работает только в паре с выключателем OptiStart MP
• Не предназначена для работы в средах с повышенной запылённостью или агрессивными химикатами - не имеет герметичной защиты IP выше базовой
• Запрещено применять с выключателями других серий (например, SACE, Compact, Emax) - возможна поломка механической связи
• Не подходит для частых циклов включения/отключения более 10 раз в час - длительная нагрузка может привести к износу передаточного механизма

Примеры использования

• Промышленный станок: рукоятка на двери щита позволяет включить питание без открытия корпуса во время наладки
• Конвейерная линия: оператор в зоне безопасности отключает питание при аварии, не подходя к щиту
• Вентиляционный узел: механизм даёт возможность быстрого отключения в случае перегрева, не нарушая целостность щита
• Общественные помещения: использование в щитовых на этажах для контроля питания лифтов или освещения

Практические советы

• Перед установкой убедитесь, что посадочный диаметр вала выключателя OptiStart MP совпадает с внутренним патрубком механизма - отличаются версии T1/T2
• Проверьте свободный ход рукоятки после сборки - заедание указывает на неправильную регулировку
• При использовании в холодном помещении допускается работа при -20 C, но не рекомендуется включать при температуре ниже этого значения - возможна потеря эластичности пластиков
• Для долговечности периодически смазывайте ось механизма силиконовой смазкой - не используйте масла на основе минеральных основ
• Артикул 340164 - единственный номер для заказа именно этой модификации; другие варианты (MP-32R-EHN1-200-T1) имеют другую длину вала и не взаимозаменяемы
