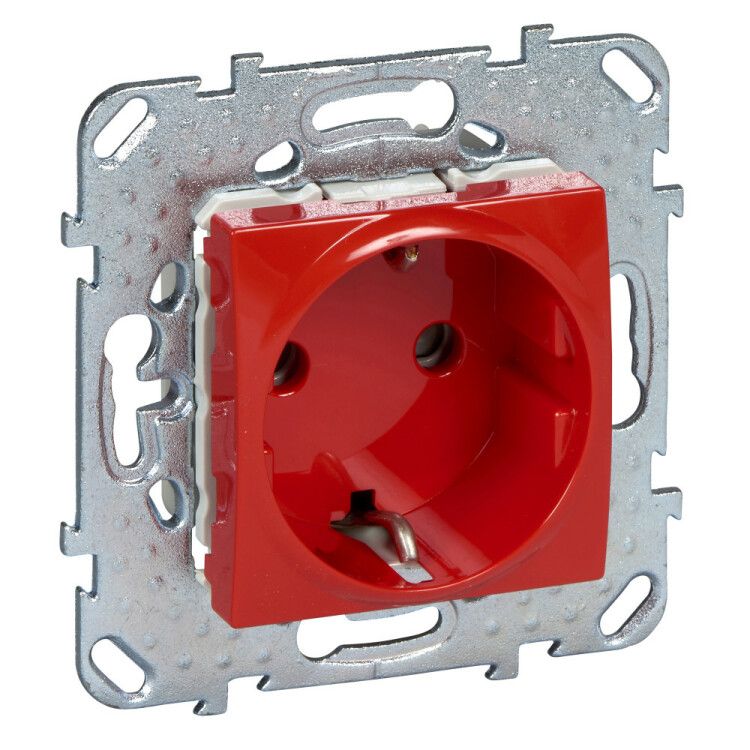

Механизм розетки 1-м СП 2мод. Unica 16А IP20 250В с заземл. защ. шторки красн. SchE MGU5.037.03ZD APC

Розетка UNICA с заземлением и защитными шторками - это надежный однопостовый механизм для внутреннего монтажа, подходящий для бытовых и профессиональных сетей с напряжением до 250 В. Артикул mgu5.037.03zd соответствует серии Unica от Schneider Electric и обеспечивает безопасную работу с устройствами мощностью до 3,5 кВт.

Назначение и область применения

Розетка UNICA предназначена для подключения бытовой и офисной техники с заземлением - компьютеров, зарядных устройств, кухонных приборов, светильников и других потребителей. Подходит для установки в жилых помещениях, офисах, медицинских учреждениях и на предприятиях. Благодаря защищённым контактам и высокому классу безопасности используется там, где важна защита от случайного доступа - например, в детских комнатах или общественных зонах.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220–250 В
• Номинальное напряжение: 220–250 В, частота 50–60 Гц - совместима с сетями России и стран СНГ
• Тип подключения: винтовые зажимы - надёжное крепление проводов сечением до 4 мм2
• Степень защиты: IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Габариты: 70,9 × 70,9 × 40 мм - стандартный размер для монтажа в рамочные коробки
• Минимальная глубина встраивания: 30 мм - требует достаточного места в стеновой нише
• Материал корпуса: пластик с глянцевой поверхностью - устойчив к механическим воздействиям IK01
• Количество контактов: три - фаза, ноль, заземление
• Количество модулей: один - занимает одну ячейку в распределительной коробке
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Соответствие стандартам: IEC 60884-1 - сертифицирована для европейского рынка

Совместимость и монтаж

Розетка UNICA совместима с любыми стандартными рамочными коробками для внутреннего монтажа. Для установки требуется минимум 30 мм свободной глубины внутри стены. Механизм крепится винтами к металлическому суппорту, который уже установлен в коробке. Подключение выполняется через винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением 0,75–4 мм2. Перед монтажом обязательно отключите питание. Накладка легко снимается для обслуживания, но не является съёмной в процессе эксплуатации.

Безопасность и стандарты

• Защитные шторки закрывают все контакты - исключают риск поражения током при вставке предметов
• Заземляющий контакт обеспечивает защиту от утечек тока - обязательное условие для современной техники
• Запирающий механизм препятствует несанкционированному извлечению вилки - особенно актуально в школах и больницах
• Отсутствие галогенов - материал не выделяет токсичных веществ при нагреве или возгорании
• Соответствует требованиям IEC 60884-1 и нормам РФ для электроустановок

Преимущества

• Высокая степень защиты детей благодаря автоматическим шторкам
• Надёжные винтовые зажимы снижают риск ослабления контакта со временем
• Эргономичная форма и глянцевая поверхность удобны для ежедневного использования
• Красный цвет позволяет легко отличить розетку в сложных системах управления
• Интегрированный суппорт упрощает установку и повышает точность центровки

Ограничения применения

• Не предназначен для открытого монтажа - только внутренняя установка в стеновые коробки
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать в ванных комнатах, на улице или в сырых помещениях
• Подходит только для однофазных сетей - не работает в трёхфазных системах
• Максимальное сечение провода - 4 мм2; более толстые провода не войдут в зажимы
• Не имеет индикации работы - невозможно определить наличие питания визуально

Примеры использования

• Розетка в спальне для подключения ночника, телефона и увлажнителя воздуха
• Установка в офисном кабинете рядом с рабочим местом для ПК и принтера
• Обустройство детской комнаты - защитные шторки исключают риск попадания иголок или кнопок в контакты
• Монтаж в медицинском кабинете для питания диагностического оборудования
• Использование в учебных заведениях как часть стандартизированной системы электроснабжения

Практические советы

• Перед монтажом проверьте соответствие глубины коробки - минимально 30 мм, лучше 35–40 мм для комфортной сборки
• При подключении плотно затяните винты, но не переусердствуйте - можно повредить контактную площадку
• Если используете многожильный провод, обжмите его наконечником перед вводом в зажим
• Красный цвет хорошо сочетается с другими элементами серии Unica - можно собирать целую систему с единой эстетикой
• Не заменяйте оригинальную накладку сторонними - они могут не обеспечивать нужную степень защиты
• Проверяйте состояние шторок каждые 6–12 месяцев - при наличии заеданий смажьте осью силиконовым составом
