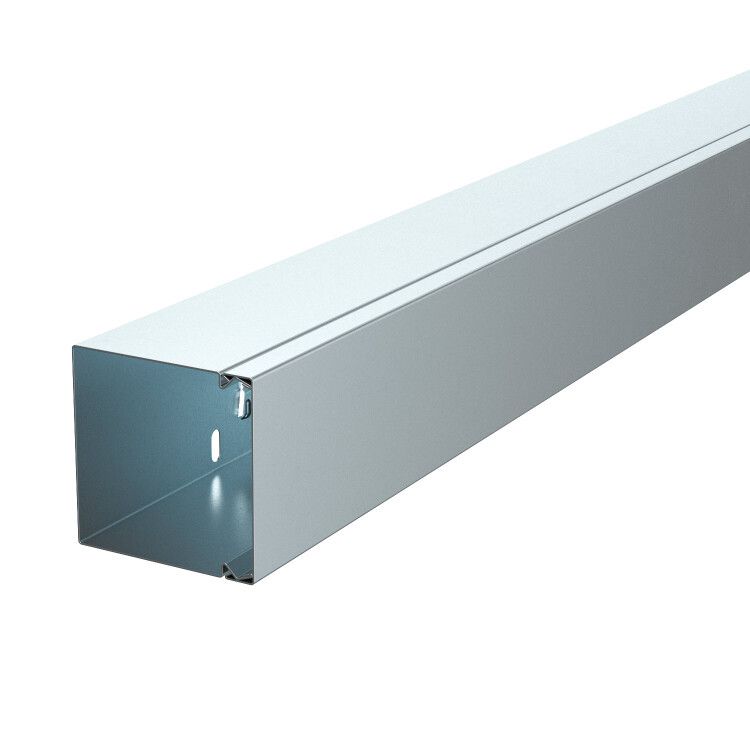

Металлический кабельный канал LKM 80x80x2000 мм (сталь) (LKM80080FS) | 6247194 OBO Bettermann

Кабельный канал металлический 80x80x2000 мм сталь оцинкованная LKM80080FS от OBO BETTERMANN - это прочный, оцинкованный кабель-канал с съемной крышкой и встроенным фиксатором проводов, предназначенный для организации защищённой трассы силовых и слаботочных кабелей в промышленных условиях. Артикул LKM80080FS соответствует серии LFS, что гарантирует совместимость с другими элементами системы.

Назначение и область применения

Кабельный канал LKM80080FS используется для прокладки кабелей в помещениях с высокими требованиями к механической защите и долговечности. Подходит для установки на стенах, потолках и вдоль оборудования в цехах, на трансформаторных подстанциях, в системах автоматизации и на объектах ЖКХ. Благодаря оцинкованному покрытию и перфорированному дну, он идеален для мест с повышенной влажностью или риском попадания воды - например, в зонах обслуживания насосов, вентиляционных узлов или на открытых площадках под навесом.

Технические характеристики

• Размеры: 80×80×2000 мм (высота × ширина × длина)
• Материал корпуса: сталь с оцинкованным покрытием
• Крышка: съёмная, легко открывается без инструментов
• Крепление: перфорация по всей длине дна - позволяет крепить канал саморезами или болтами через любую точку
• Фиксатор кабелей: встроенная планка внутри канала для удержания проводов и предотвращения их перемещения
• Соединитель: в комплекте - один соединитель для стыковки двух каналов без зазора
• Цвет: естественный (серебристый, без окраски)
• Количество направляющих: одна внутренняя планка для фиксации кабелей

Совместимость и монтаж

Кабельный канал LKM80080FS совместим с другими элементами серии LFS от OBO BETTERMANN - углы, ответвители, заглушки и переходники. Для монтажа используйте саморезы или анкерные болты через перфорацию в дне. Установка возможна на бетон, металл, деревянную обрешётку. Соединитель обеспечивает герметичный контакт между секциями - не требует дополнительных изоляторов. Крышка фиксируется на защёлках, её можно снять и снова закрыть многократно без повреждений.

Безопасность и стандарты

Оцинкованная сталь обеспечивает электроизолирующий эффект, а система LFS выполнена так, чтобы уравнивать потенциалы между крышкой и основанием без использования дополнительных перемычек - это снижает риск возникновения блуждающих токов и повышает безопасность при обслуживании. Конструкция соответствует требованиям EN 50085-2-1 и ГОСТ Р 50571.5.52.

Преимущества

• Высокая механическая прочность - выдерживает удары, давление и нагрузки от кабелей
• Защита от коррозии благодаря оцинкованию - срок службы до 25 лет в средних условиях
• Встроенный фиксатор кабелей исключает необходимость дополнительных хомутиков
• Перфорация дна упрощает монтаж и даёт возможность прокладывать кабели сверху или сбоку
• Соединитель в комплекте - экономит время и материалы при сборке длинных трасс
• Уравнение потенциалов без внешних проводников - снижает трудоёмкость и повышает надёжность заземления

Ограничения применения

Не предназначен для прямого погружения в воду или постоянного воздействия агрессивных химических сред. Не рекомендован для установки в зонах с температурой выше +60 C или ниже –30 C без дополнительной защиты. Максимальная нагрузка на кабели - не более 15 кг/м; превышение может деформировать профиль. Не использовать в качестве несущего элемента для тяжёлого оборудования.

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Обустройство распределительных щитов в подвальных помещениях с высокой влажностью
• Интеграция в системы автоматизации на заводах - для питания датчиков, сервоприводов и PLC
• Запитка освещения и сигнализации в производственных зонах с частым мытьём оборудования

Практические советы

• При монтаже на вертикальной поверхности начинайте снизу - так легче контролировать уровень и избежать провисания
• Используйте только оригинальные соединители LFS - сторонние детали могут нарушить уравнение потенциалов
• Если требуется гибкая трасса, комбинируйте LKM80080FS с угловыми элементами серии LFS - они обеспечивают плавный изгиб без срезов
• Проверьте посадочную ширину крепёжных отверстий перед заказом саморезов - типичный шаг перфорации 50 мм
• После монтажа проверьте плотность прилегания крышки - она должна щелкать на защёлках без усилия
