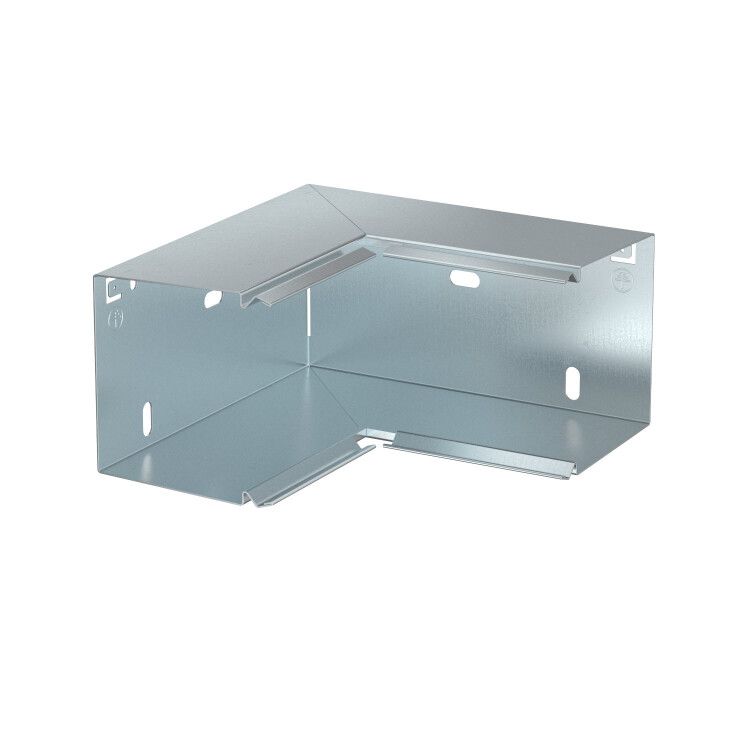

Внутренний угол кабельного канала LKM 80x80 мм (сталь) (LKM I80080FS) | 6248336 OBO Bettermann

Внутренний угол кабельного канала 80x80 мм сталь, LKM I80080FS обеспечивает поворот кабельной трассы под углом 90°, сохраняя целостность защиты проводов. Продукт из серии LFS от OBO BETTERMANN подходит для прокладки кабелей в промышленных и коммерческих объектах, где требуется жесткая и долговечная система кабель-каналов.

Назначение и область применения

Внутренний угол LKM I80080FS используется для соединения двух участков кабельного канала под прямым углом, позволяя изменить направление трассы без нарушения герметичности и механической прочности системы. Подходит для установки в помещениях с высокой нагрузкой на кабели - цехах, распределительных щитах, серверных, на транспорте и в энергетике. Применяется исключительно с кабельными каналами того же размера и серии - 80x80 мм, LFS.

Технические характеристики

• Тип изделия: внутренний угол
• Угол изгиба: 90°
• Размер канала: 80×80 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип крепления: перфорация - позволяет фиксировать угол саморезами или заклепками через предварительно просверленные отверстия
• Исполнение: основание - предназначен для монтажа на стену, потолок или другую поверхность

Совместимость и монтаж

Внутренний угол LKM I80080FS совместим только с кабельными каналами серии LFS размером 80×80 мм. Для правильной сборки убедитесь, что боковые стенки канала точно соответствуют габаритам угла - допуск не более +-0,5 мм. Монтаж выполняется после укладки кабелей в прямые участки. Крепится к основе с помощью саморезов или заклепок через перфорацию. Не требует специальных инструментов - достаточно шуруповерта и сверла подходящего диаметра.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленном исполнении. Произведено компанией OBO BETTERMANN, соблюдающей европейские нормы EN 61386 для кабельных каналов. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Защита от коррозии - оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Простота монтажа - перфорация позволяет фиксировать угол без дополнительных крепежных деталей
• Совместимость с серийной продукцией LFS - гарантирует точную стыковку и единый внешний вид всей трассы

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от УФ-излучения и осадков
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или температур выше +80 C
• Не совместим с кабельными каналами других серий или размеров - например, 60x60 мм или LKU
• Не является водонепроницаемым элементом - для герметизации необходимо применять уплотнители и крышки

Примеры использования

• Смена направления трассы вдоль стены в цеху с конвейерной линией
• Обход колонны в распределительном щите
• Подвод питания к оборудованию, установленному в углу помещения
• Прокладка силовых кабелей между этажами через вертикальный переход

Практические советы

• Перед монтажом проверьте, чтобы все кабели были уложены в прямых участках - внутри угла нельзя протягивать провода
• При использовании в сырых помещениях дополнительно обработайте места крепления антикоррозийной смазкой
• Для удобства сборки используйте одинаковый шаг отверстий на всех элементах трассы - так проще выровнять систему
• Помните: посадочный размер 80×80 мм - это внутреннее сечение. Наружные габариты больше - учтите это при расчете свободного пространства
