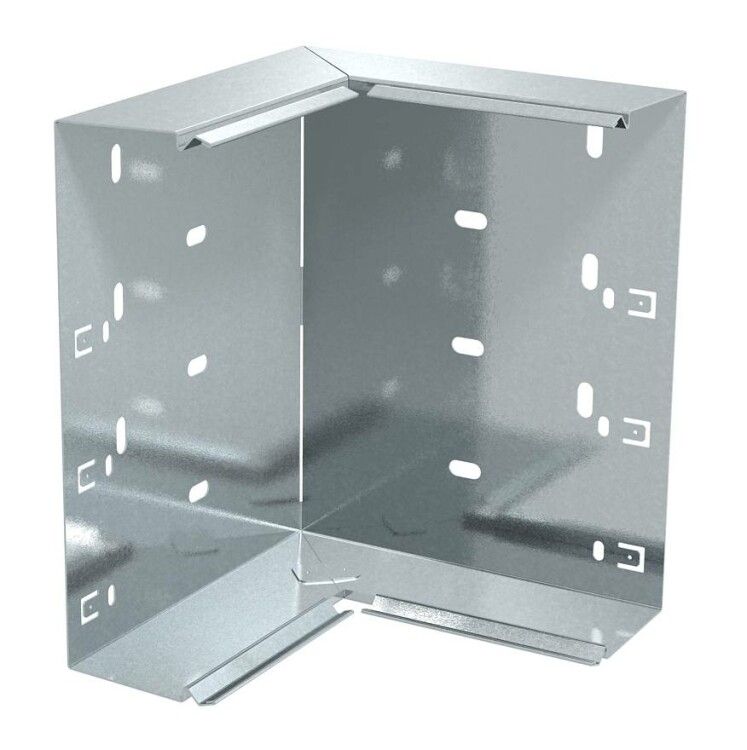

Внутренний угол кабельного канала LKM 60x200 мм (сталь) (LKM I60200FS) | 6248160 OBO Bettermann

Внутренний угол кабельного канала 60x200 мм сталь оцинкованная LKM I60200FS от OBO BETTERMANN предназначен для поворота кабельных каналов на 90° внутри помещений. Этот элемент используется в системах LFS для организации трасс без крышек, обеспечивая надежный и защищённый проход проводов в углах стен и перегородок.

Назначение и область применения

Внутренний угол кабельного канала 60x200 мм сталь оцинкованная LKM I60200FS применяется для изменения направления кабельной трассы под углом 90 градусов. Подходит для установки в помещениях с нормальной влажностью - офисах, производственных цехах, жилых зданиях. Элемент не имеет крышки, поэтому используется исключительно в составе открытых кабельных каналов LKM, где доступ к проводам необходим для обслуживания или модификации трассы.

Технические характеристики

• Тип изделия: внутренний угол
• Угол изгиба: 90°
• Размеры: 60×200 мм - высота и ширина канала соответственно
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии
• Цвет: серый
• Тип крепления: перфорация - отверстия для саморезов или заклепок
• Исполнение: основание - монтируется на поверхность, не является крышкой
• Артикул: LKM I60200FS
• Серия: LFS (системы кабельных каналов OBO BETTERMANN)

Совместимость и монтаж

Этот внутренний угол совместим только с другими элементами системы LFS, имеющими те же габариты - 60×200 мм. Крепится через перфорацию на стену или потолок с помощью саморезов или заклёпок. Установка выполняется после сборки прямых участков кабельного канала. Для герметичности соединений между углом и трубой не предусмотрены уплотнители - система рассчитана на сухую среду. Монтаж требует точного выравнивания, чтобы не возникало перекосов при прокладке кабелей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в соответствии с ГОСТ Р 50571 и EN 61084. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно при длительной эксплуатации. Применяется в системах с напряжением до 1000 В переменного тока. Не предназначено для наружной установки или мест с постоянным воздействием воды.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от коррозии - оцинкованное покрытие увеличивает срок службы
• Простота монтажа - перфорация позволяет фиксировать угол в любом удобном месте
• Совместимость с целой серией LFS - легко заменить или расширить трассу
• Не требует специальных инструментов для установки

Ограничения применения

• Не подходит для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не использовать в условиях повышенной влажности, агрессивных паров или химических веществ
• Не является крышкой - нельзя применять как самостоятельный элемент без прямых участков канала
• Не рекомендован для скрытой проводки - требуется доступ к кабелям для обслуживания
• Подходит только для кабелей, которые поместятся в 60×200 мм канал - проверяйте заполнение сечения

Примеры использования

• Поворот трассы вдоль стены в серверной комнате
• Смена направления кабельного канала вокруг колонны в производственном цехе
• Обводка угла при прокладке силовых кабелей в административном здании
• Соединение вертикального и горизонтального участка кабельного канала в распределительном щите

Практические советы

• Перед монтажом проверьте, что все прямые участки канала имеют одинаковые размеры - 60×200 мм. Несоответствие вызовет перекос и затруднит прокладку кабелей.
• Используйте саморезы длиной 6–8 мм для крепления к бетону или металлическому профилю. Для деревянных поверхностей достаточно 4–5 мм.
• Не перегружайте канал - суммарный диаметр всех кабелей не должен превышать 40% от внутреннего объема канала.
• Если нужна герметизация - используйте этот угол только как часть системы с внешними защитными кожухами, а не самостоятельно.
• При заказе комплекта учтите, что LKM I60200FS - это только угол; прямые участки, крышки и другие элементы необходимо выбирать отдельно.
