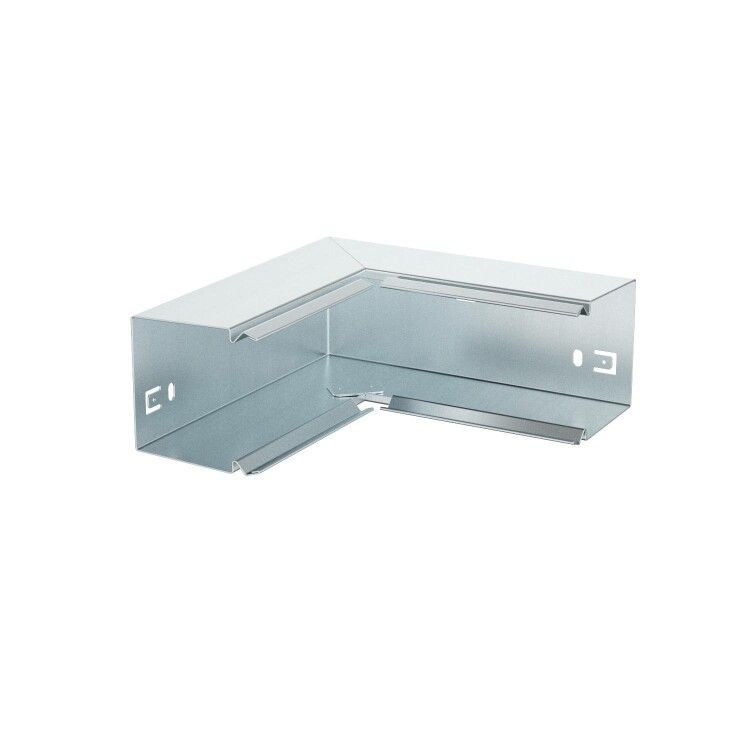

Внутренний угол кабельного канала LKM 60x60 мм (сталь) (LKM I60060FS) | 6248128 OBO Bettermann

Внутренний угол кабельного канала 60x60 мм, сталь, LKM I60060FS, ГСИ предназначен для поворота кабельных каналов под углом 90 градусов без установки крышки. Этот элемент из оцинкованной стали совместим с системой LKM от OBO BETTERMANN и используется там, где требуется сохранить целостность трассы при изменении направления.

Назначение и область применения

Внутренний угол кабельного канала 60x60 мм, сталь, LKM I60060FS, ГСИ применяется для соединения двух участков кабельного канала под прямым углом. Он позволяет менять направление трассы внутри помещений, не требуя демонтажа или использования дополнительных компонентов. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных зонах, на объектах ЖКХ, в цехах и распределительных щитах.

Технические характеристики

• Тип изделия: внутренний угол
• Угол изгиба: 90°
• Размер канала: 60×60 мм
• Материал: сталь с оцинкованным покрытием
• Тип крепления: перфорированное основание
• Исполнение: основание (без крышки)
• Модель: LKM I60060FS
• Серия: LFS (системы кабельных каналов OBO BETTERMANN)

Совместимость и монтаж

Внутренний угол LKM I60060FS, ГСИ совместим только с кабельными каналами той же серии - LKM от OBO BETTERMANN. Крепится через перфорацию на основании с помощью саморезов или заклепок. Монтаж выполняется после укладки кабелей в прямые участки канала. Угол не требует дополнительных фиксирующих элементов - он плотно заходит в торец канала и фиксируется за счет точечного крепления. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышку на прямых участках до и после угла.

Преимущества

• Оцинкованная сталь обеспечивает долговечность и устойчивость к коррозии в условиях повышенной влажности
• Перфорация на основании упрощает крепление к стенам, потолкам и металлическим конструкциям
• Точное соответствие габаритам 60×60 мм исключает зазоры и деформации при сборке
• Совместимость с сериями LFS и LKM позволяет легко интегрировать элемент в существующую трассу

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - оцинковка не гарантирует устойчивость к агрессивным средам (солевые брызги, химические пары)
• Не работает как самостоятельный корпус - требует наличия прямых участков кабельного канала LKM перед и после него
• Не поддерживает установку крышки на самом угле - она должна быть смонтирована только на прямых секциях
• Не рассчитан на механические нагрузки сверх нормы - не следует использовать как опорный элемент для тяжелых труб или оборудования

Примеры использования

• Смена направления трассы вдоль стены в цеху с оборудованием
• Обход колонн или выступов в распределительном щите
• Подвод кабелей к нишам или шкафам с вертикальным входом
• Сборка замкнутых контуров в автоматизированных линиях

Практические советы

• Проверьте посадочный диаметр - внутренние размеры канала должны точно соответствовать 60×60 мм; не используйте с другими сериями, даже если они кажутся одинаковыми
• Перед монтажом удалите острые кромки на перфорации, чтобы не повредить изоляцию кабелей
• Фиксируйте угол минимум в двух точках - одна на каждом плече - для предотвращения провисания при большой протяженности трассы
• Если трасса проходит в местах с высокой запыленностью, убедитесь, что все прямые участки закрыты крышками - угол сам по себе не герметичен
• Артикул LKM I60060FS, ГСИ - это часть системы OBO BETTERMANN; для заказа запчастей всегда указывайте полное наименование и артикул, чтобы избежать несовместимости
