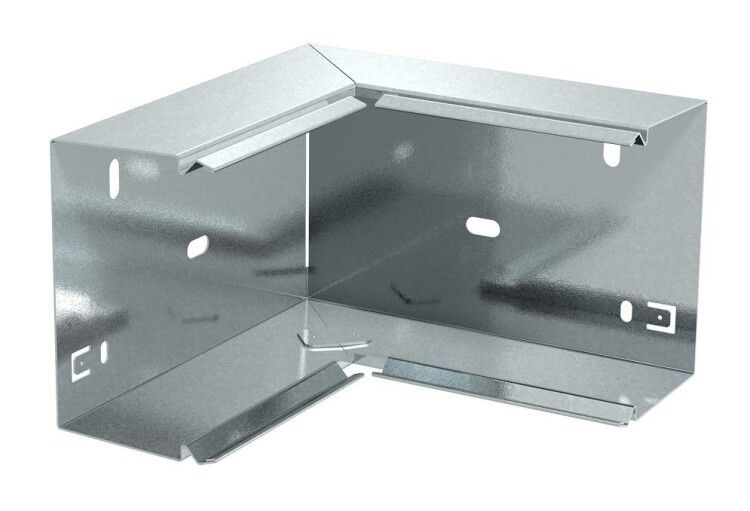

Внутренний угол кабельного канала LKM 60x100 мм (сталь) (LKM I60100FS) | 6248144 OBO Bettermann

Внутренний угол кабельного канала 60x100 мм (сталь) от OBO BETTERMANN (артикул LKM I60100FS) предназначен для поворота кабельных каналов под углом 90° внутри помещений. Изделие из оцинкованной стали обеспечивает прочную и долговечную транспортировку проводов в системах LFS.

Назначение и область применения

Внутренний угол кабельного канала 60x100 мм (сталь) используется для изменения направления кабельных трасс на 90 градусов без установки крышки. Применяется в закрытых помещениях там, где требуется сохранить целостность системы кабельных каналов LFS при прохождении через углы стен или перегородок. Подходит для прокладки силовых, слаботочных и управляющих кабелей в офисах, производственных цехах, жилых зданиях и объектах инфраструктуры.

Технические характеристики

• Размеры: 60×100 мм - соответствует внутреннему сечению стандартного кабельного канала LFS
• Угол изгиба: 90° - точный прямой поворот без дополнительных компонентов
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, увеличивает срок службы
• Исполнение: нижняя часть - предназначена для монтажа на поверхность, не требует верхней крышки
• Тип крепления: перфорация - позволяет фиксировать саморезами или дюбелями в бетон, кирпич, металл
• Огнестойкость: да - соответствует требованиям пожарной безопасности для внутренних сетей
• Цвет: серый - совпадает с цветовой гаммой всей серии LFS

Совместимость и монтаж

Внутренний угол LKM I60100FS совместим исключительно с кабельными каналами серии LFS от OBO BETTERMANN. Монтаж выполняется путём выравнивания кромок с торцами прямых участков канала. Крепление осуществляется через перфорированные отверстия с шагом 50–100 мм - рекомендуется использовать саморезы 3,5×16 мм или анкерные болты для тяжёлых нагрузок. Установка возможна на горизонтальные и вертикальные поверхности. Не требует специальных инструментов - достаточно шуруповёрта и уровня.

Безопасность и стандарты

Изделие соответствует нормам пожарной безопасности благодаря огнестойкому исполнению. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Соответствует европейским стандартам качества для кабельных систем, применяемых в коммерческой и промышленной среде.

Преимущества

• Высокая механическая прочность - стальная основа выдерживает давление и ударные нагрузки
• Защита от коррозии - оцинкование продлевает жизнь системы до 20+ лет даже во влажных условиях
• Легкий монтаж - перфорация позволяет крепить без сверления дополнительных отверстий
• Аксессуары серии LFS взаимозаменяемы - можно легко заменить или расширить систему
• Экономия времени - не нуждается в доработке или подгонке при сборке

Ограничения применения

• Не предназначен для наружной установки - оцинковка не гарантирует защиту от атмосферных осадков и УФ-лучей
• Не работает как самостоятельный элемент - требует соединения с прямыми участками кабельного канала LFS
• Не рассчитан на высокую динамическую нагрузку - не следует использовать как несущую конструкцию
• Подходит только для систем LFS - несовместим с другими брендами или модификациями каналов

Примеры использования

• Проход кабелей между этажами в многоэтажном здании - поворот в шахте лифтового оборудования
• Прокладка проводов в производственной зоне - изменение маршрута вокруг станков и машин
• Обустройство электрощитовых комнат - организация трассы вдоль стен с поворотом в углу
• Монтаж в офисных помещениях - скрытая прокладка кабелей под потолком с выходом к розеткам

Практические советы

• Проверьте перед монтажом, что внутренние размеры прямого канала точно совпадают с 60×100 мм - несоответствие вызывает щели и потерю защиты
• При использовании в местах с повышенной влажностью (например, подвалы) дополнительно обработайте места крепления антикоррозийным составом
• Не используйте этот угол как внешний - он имеет только одну открытую сторону; для наружных поворотов применяйте другие модели серии
• Запасайте запасные части - LKM I60100FS часто заказывают одновременно с прямыми участками, чтобы избежать задержек при ремонте
• При групповом монтаже нескольких углов - соблюдайте одинаковый уровень и ориентацию для эстетики и удобства обслуживания
