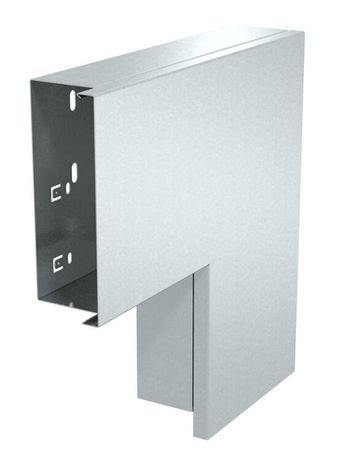

Плоский угол с крышкой кабельного канала LKM 60x150 мм (сталь) (LKM F60150FS) | 6248012 OBO Bettermann

Угол плоский для кабельного канала LKM 60x150 мм, сталь - элемент системы кабельных каналов OBO BETTERMANN, предназначенный для изменения направления трассы на 90°. Артикул 6248012 обеспечивает надёжное соединение секций канала с сохранением целостности защиты кабелей.

Назначение и область применения

Этот угол используется для поворотов в системах кабельных каналов LKM при прокладке силовых и слаботочных проводов. Подходит для установки в помещениях с высокой механической нагрузкой - цехах, распределительных щитах, тоннелях, на объектах ЖКХ и промышленной автоматизации. Применяется там, где требуется жесткая, защищённая и легко монтируемая трасса.

Технические характеристики

• Размеры: 60×150 мм - соответствует внутренним габаритам кабельного канала LKM
• Угол изгиба: 90° - точный прямой поворот без допусков
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии, долгий срок службы
• Исполнение: комплект «основание + крышка» - позволяет собирать полноценную закрытую трассу
• Тип крепления: перфорация на основании - фиксация саморезами или заклёпками через отверстия
• Цвет: серый - совпадает с цветовой гаммой всей серии LKM
• Артикул: LKM F60150FS - уникальный идентификатор в каталоге OBO BETTERMANN

Совместимость и монтаж

Угол совместим исключительно с кабельными каналами серии LKM того же размера - 60×150 мм. Установка выполняется в два этапа:

1. Закрепить основание с перфорацией к стене, потолку или конструкции с помощью саморезов или заклёпок (диаметр отверстий - 4–5 мм).
2. Надеть крышку и защёлкнуть её по боковым замкам - звук щелчка подтверждает плотное соединение.

Не используйте болты большего диаметра - они могут деформировать перфорацию. Монтаж возможен как до, так и после прокладки кабелей - благодаря открытому верху крышки.

Безопасность и стандарты

Изделие соответствует требованиям EN 61386-21 для металлических кабельных систем. Оцинкованное покрытие обеспечивает соответствие классу коррозионной стойкости C3 (умеренная агрессивная среда). Напряжение и ток не регламентируются - продукт является пассивным элементом защиты, не проводящим ток.

Преимущества

• Жёсткая конструкция из стали выдерживает давление и удары, в отличие от пластиковых аналогов
• Оцинковка предотвращает ржавчину даже при повышенной влажности
• Перфорированное основание ускоряет монтаж - не требует сверления дополнительных отверстий
• Совместимость с другими элементами серии LKM - можно комбинировать с прямыми участками, ответвлениями и заглушками
• Легко демонтировать - крышка открывается без инструментов для обслуживания кабелей

Ограничения применения

• Не предназначен для наружной установки под открытым небом - оцинковка не гарантирует защиту от постоянного воздействия осадков и солевых аэрозолей
• Не использовать в химически агрессивных средах (например, в кислотных цехах) - сталь не рассчитана на контакт с едкими веществами
• Не применяйте как опору для тяжёлых труб или оборудования - он служит только для кабельной трассы
• Не сочетается с кабельными каналами других серий (например, LKU или LKS) - различаются размеры и система замков

Примеры использования

• Поворот трассы в шкафу управления от горизонтального участка к вертикальному выводу к оборудованию
• Обход препятствий (балок, труб) в производственных зонах
• Подключение кабелей к станкам, конвейерам, роботам с изменением направления прокладки
• Прокладка сигнальных линий в распределительных пунктах с ограниченным пространством

Практические советы

• При сборке проверьте, чтобы крышка полностью защёлкнулась - неплотное соединение снижает степень защиты
• Учитывайте посадочные размеры: внешние габариты угла равны 60×150 мм - убедитесь, что место монтажа свободно
• Для частых обслуживаний выбирайте этот угол вместо цельного поворота - удобнее открывать крышку
• Если нужна герметичность - параллельно используйте уплотнители и заглушки, поскольку данный угол не имеет IP-защиты
• Храните в сухом месте - длительное воздействие влаги может вызвать белые пятна на цинке (не влияет на прочность, но портит вид)
