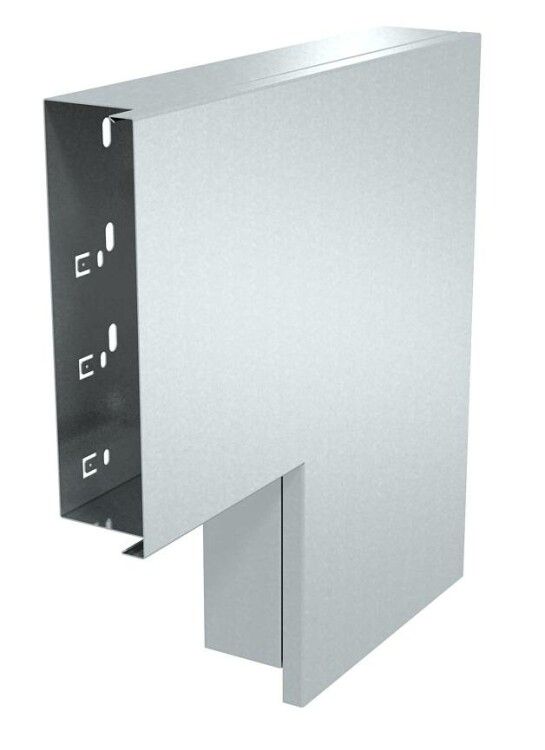

Плоский угол с крышкой кабельного канала LKM 60x200 мм (сталь) (LKM F60200FS) | 6248020 OBO Bettermann

Угол плоский с крышкой кабельного канала LKM 60x200 мм, сталь от OBO BETTERMANN предназначен для изменения направления кабельных трасс в системах LFS. Артикул 6248020 обеспечивает надёжное соединение участков канала под углом 90°, сохраняя доступ к проводам через съёмную крышку.

Назначение и область применения

Этот элемент используется для поворотов кабельных каналов в вертикальной или горизонтальной плоскости. Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных помещениях, на объектах ЖКХ, в цехах и на производствах. Применяется в составе системы LFS от OBO BETTERMANN, где требуется жесткая фиксация и быстрый доступ к проводникам.

Технические характеристики

• Тип изделия: Угол плоский с крышкой
• Размеры: 60×200 мм - высота и ширина профиля соответственно
• Угол изгиба: 90°
• Материал: Оцинкованная сталь - устойчив к коррозии, долговечен
• Исполнение: Отдельные элементы - основание и крышка, которые собираются на месте
• Покрытие: Горячеоцинкованное - защищает от влаги и механических воздействий
• Тип крепления: Перфорация на основании - позволяет закрепить угол саморезами или анкерами
• Цвет: Серый - соответствует цветовой гамме всей серии LFS
• Артикул: 6248020

Совместимость и монтаж

Угол совместим с другими элементами системы LFS от OBO BETTERMANN того же размера (60×200 мм). Для сборки необходимо:

• Закрепить основание к поверхности с помощью саморезов через перфорацию
• Уложить кабели внутрь
• Зафиксировать крышку замком - она плотно прилегает без дополнительных креплений

Не требует сварки или специальных инструментов. Монтаж возможен как на стене, так и на потолке. Учитывайте посадочные размеры - все компоненты системы должны иметь одинаковые габариты (60×200 мм).

Преимущества

• Легко открывается - крышка снимается без инструментов для обслуживания кабелей
• Высокая прочность - стальная конструкция выдерживает нагрузки при монтаже и эксплуатации
• Защита от внешних факторов - оцинкованное покрытие предотвращает ржавчину даже во влажной среде
• Совместимость с сериями LFS - гарантирует герметичность и точность соединений

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, длительный контакт с водой снижает срок службы
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных цехах)
• Подходит только для кабелей, помещаемых в канал 60×200 мм - несовместим с другими размерами
• Не является элементом для скрытой прокладки - требует открытого монтажа

Примеры использования

• Поворот трассы в распределительном щите от горизонтального к вертикальному направлению
• Смена направления кабельного канала вокруг колонн или трубопроводов в цеху
• Обход препятствий на технологической линии - например, при прокладке кабелей к станкам
• Создание ответвлений вдоль стен в административных зданиях

Практические советы

• Перед монтажом проверьте, что все смежные элементы канала имеют тот же размер - 60×200 мм
• При использовании в местах с высокой вибрацией дополнительно затяните крепёж
• Не используйте этот угол как опору для тяжёлых устройств - он рассчитан только на кабели
• При необходимости можно комбинировать несколько углов для создания сложных маршрутов - соблюдайте радиус изгиба
• Для удобства обслуживания располагайте углы там, где есть доступ к кабелям - не прячьте их за оборудованием
