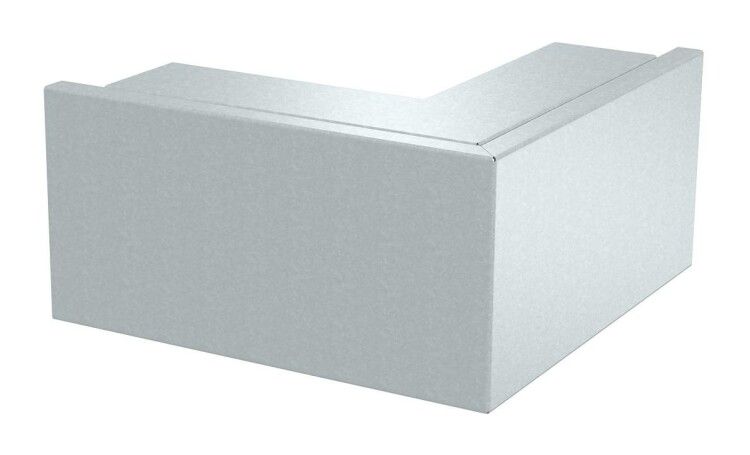

Внешний угол кабельного канала LKM 60x100 мм (сталь) (LKM A60100FS) | 6248063 OBO Bettermann

Угол внешний кабельного канала 60x100 мм, сталь от OBO BETTERMANN (артикул LKM A60100FS) предназначен для изменения направления кабельного канала под углом 90°, обеспечивая целостную и защищённую трассу для проводов и кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот угол используется для поворотов в системах кабельных каналов, когда необходимо изменить направление трассы без разрывов изоляции или потери защиты. Подходит для установки в помещениях с высокими требованиями к безопасности - производственные цеха, распределительные щитовые, транспортные узлы, логистические комплексы. Применяется совместно с другими элементами системы LFS от OBO BETTERMANN.

Технические характеристики

• Размеры: 60×100 мм - внутренние габариты канала, соответствуют стандартным профилям системы LFS
• Угол соединения: 90° - точный прямой поворот для вертикальной или горизонтальной смены направления
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии, долгий срок службы в условиях повышенной влажности
• Исполнение: состоит из основания и крышки - позволяет легко открывать и закрывать канал для обслуживания
• Тип крепления: перфорация на основании - возможность фиксации саморезами или болтами через отверстия
• Огнестойкость: да - материал сохраняет целостность при воздействии открытого пламени, соответствует нормам пожарной безопасности
• Артикул производителя: LKM A60100FS - часть серии LFS, совместима с другими элементами этой линейки

Совместимость и монтаж

Угол внешний кабельного канала 60x100 мм, сталь совместим с прямыми участками, ответвлениями и фитингами серии LFS от OBO BETTERMANN. Монтируется на стену или потолок с помощью саморезов через перфорацию на основании. Крышка фиксируется механически - не требует клея или сварки. Для герметичности и надёжности рекомендуется использовать одинаковый тип крепёжа по всей трассе. Установка возможна как до прокладки кабелей, так и после - благодаря съёмной крышке.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости, что важно для зданий с высокой плотностью оборудования. Оцинкованное покрытие снижает риск электрохимической коррозии, продлевая срок службы. Серия LFS прошла сертификацию в рамках европейских стандартов для кабельных систем, включая IEC 61537.

Преимущества

• Высокая прочность стали обеспечивает устойчивость к механическим нагрузкам
• Оцинкованное покрытие предотвращает ржавчину даже в сырых средах
• Съёмная крышка упрощает проверку, замену или добавление кабелей без демонтажа всего канала
• Перфорированное основание позволяет гибко выбирать точки крепления
• Цельная система LFS гарантирует совместимость всех компонентов

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды может снизить срок службы
• Не подходит для трасс с радиусом изгиба меньше 90° - требуется другой тип фитинга
• Не является изолирующим элементом - не применяется в качестве электрической изоляции между проводниками
• Не рекомендовано использование в агрессивных химических средах - например, в кислотных цехах без специального покрытия

Примеры использования

• Поворот трассы в распределительном шкафу от горизонтального к вертикальному направлению
• Обход колонны или трубопровода в производственном цехе
• Подвод питания к станку с изменением направления кабеля на 90°
• Прокладка кабелей вдоль стены с выходом в потолочное пространство

Практические советы

• При монтаже используйте саморезы длиной не менее 12 мм - они должны уверенно захватывать не только основание, но и несущую поверхность
• Проверьте соответствие размеров: 60×100 мм - это внутреннее сечение; внешние габариты будут больше на толщину стенок
• Для удобства обслуживания оставляйте доступ к месту соединения - не заделывайте угол раствором или отделкой
• Если трасса проходит через несколько уровней, соблюдайте единый шаг крепления - это исключит прогибы и деформации
• Запомните артикул LKM A60100FS - он нужен для заказа запасных частей или продолжения трассы в будущем
