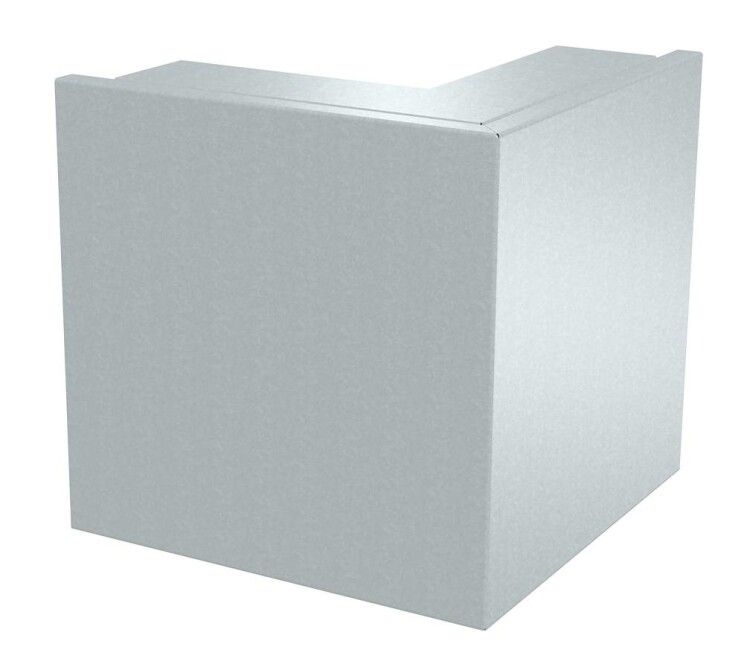

Внешний угол кабельного канала LKM 60x200 мм (сталь) (LKM A60200FS) | 6248098 OBO Bettermann

Угол внешний кабельного канала 60x200 мм сталь оцинкованная LKM A60200FS предназначен для изменения направления кабельного канала на 90 градусов, сохраняя целостность защиты проводов. Продукт из серии LFS от OBO BETTERMANN подходит для прокладки кабелей в промышленных и коммерческих объектах, где требуется надежная механическая защита и устойчивость к коррозии.

Назначение и область применения

Угол внешний кабельного канала 60x200 мм сталь оцинкованная LKM A60200FS используется для соединения двух участков кабельного канала под прямым углом. Он обеспечивает плавный переход трассы, защищает кабели от повреждений и позволяет организовать маршруты в углах помещений, коридорах, на стенках оборудования. Подходит для систем с основанием и крышкой, где важна герметичность и доступ к проводам.

Технические характеристики

• Размеры: 60×200 мм - высота и ширина профиля канала
• Угол изгиба: 90° - точный прямой поворот
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности
• Тип крепления: перфорация - возможность фиксации саморезами или заклепками через предварительно выполненные отверстия
• Исполнение: комплектный элемент с основанием и крышкой - обеспечивает полную замкнутую трактовку кабеля
• Цвет: серый - совместим с другими элементами системы LFS

Совместимость и монтаж

Угол внешний кабельного канала 60x200 мм сталь оцинкованная LKM A60200FS совместим с кабельными каналами серии LFS от OBO BETTERMANN того же размера (60×200 мм). Для установки необходимо:

• Закрепить основание к поверхности с помощью саморезов через перфорированные отверстия
• Уложить кабели внутрь канала
• Зафиксировать крышку - она плотно защелкивается и не требует дополнительных креплений

Не используйте этот угол с каналами других серий или размеров - несоответствие по габаритам нарушит герметичность и прочность соединения.

Безопасность и стандарты

Элемент соответствует требованиям к механической защите кабелей в соответствии с ГОСТ Р 50571.15-97. Оцинкованное покрытие снижает риск электрохимической коррозии, что важно для длительной работы в помещениях с высокой влажностью или на открытых площадках. Материал не выделяет токсичных веществ при нагреве до температур, характерных для нормальной эксплуатации.

Преимущества

• Высокая жесткость конструкции благодаря стальному корпусу - выдерживает нагрузки от собственного веса и внешних воздействий
• Оцинкованное покрытие продлевает срок службы в агрессивных средах - особенно актуально для цехов, парковок, подвалов
• Перфорированное основание упрощает монтаж на бетон, металл, дерево - не нужна сверление вручную
• Крышка легко открывается - позволяет выполнять обслуживание и модификацию трассы без демонтажа всего участка

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от УФ-излучения - оцинковка не защищает от долгосрочного выгорания
• Не рекомендуется применять в местах с постоянным контактом с химически активными жидкостями (кислоты, щелочи) - возможна деградация цинкового слоя
• Подходит только для кабелей, уложенных в каналы 60×200 мм - несовместим с более крупными или меньшими профилями

Примеры использования

• Прокладка силовых кабелей в промышленном цехе - изменение направления трассы вокруг колонн
• Обустройство распределительных щитов - вывод кабелей в вертикальную плоскость
• Монтаж в торговых залах - организация видимых трасс вдоль стен с поворотом в углы
• Системы автоматизации - прокладка сигнальных и управляющих кабелей вдоль станков и конвейеров

Практические советы

• При монтаже проверьте, чтобы все отверстия в перфорации совпадали с точками крепления - это исключит деформацию угла
• Для удобства сборки начинайте с крепления основания, затем укладывайте кабели, после чего закрывайте крышку
• Учитывайте посадочные размеры: внутреннее сечение 60×200 мм - не перегружайте канал кабелями больше допустимой заполненности
• Если требуется частый доступ к кабелям - выбирайте модели с легкосъемной крышкой, как у LKM A60200FS
• При использовании в сырых помещениях дополнительно смажьте места стыков силиконовым герметиком - повысится степень защиты
