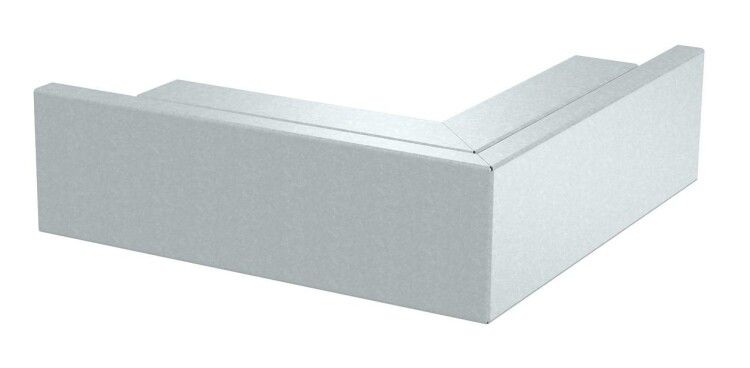

Внешний угол кабельного канала LKM 40x60 мм (сталь) (LKM A40060FS) | 6247571 OBO Bettermann

Угол внешний кабельного канала 40x60 мм сталь от OBO BETTERMANN (артикул LKM A40060FS) предназначен для изменения направления кабельного канала под углом 90°, обеспечивая целостную и защищённую трассу для проводов и кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Этот элемент используется для поворота кабельного канала 40x60 мм наружу под прямым углом. Применяется там, где необходимо изменить траекторию трассы без разрывов изоляции или потери защиты. Подходит для установки в цехах, на производственных линиях, в распределительных щитах, на фасадах зданий и других местах, где требуется надёжная прокладка кабелей с механической защитой.

Технические характеристики

• Тип изделия: внешний угол
• Угол изгиба: 90°
• Размер канала: 40×60 мм (соответствует базовым профилям системы LFS)
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: комплектный - состоит из основания и крышки, что позволяет легко открывать и закрывать трассу
• Тип крепления: перфорация на основании - возможность фиксации саморезами или заклёпками через предварительно просверленные отверстия
• Артикул: LKM A40060FS

Совместимость и монтаж

Угол совместим со всеми элементами системы LFS от OBO BETTERMANN, включая прямые участки, ответвители и соединители того же размера 40×60 мм. Монтаж выполняется в следующем порядке:

• Закрепите основание к поверхности с помощью саморезов через перфорацию - шаг крепления рекомендуется 300–500 мм
• Уложите кабели внутрь канала
• Зафиксируйте крышку замком - она плотно защёлкивается без дополнительных креплений

Не используйте силовые методы при закрытии крышки - это может повредить защёлки. Убедитесь, что радиус изгиба соответствует минимальному допустимому для кабелей внутри.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем. Оцинкованное покрытие снижает риск электрохимической коррозии. Несмотря на отсутствие явного указания IP-класса, система LFS предназначена для работы в помещениях и на защищённых участках вне помещений - не предназначена для постоянного контакта с водой или подземной прокладки.

Преимущества

• Высокая прочность стали обеспечивает защиту кабелей от механических воздействий
• Цинковое покрытие продлевает срок службы даже в условиях высокой влажности
• Легкий доступ к кабелям благодаря съёмной крышке - удобно для обслуживания и модификаций
• Совместимость с сериями LFS позволяет использовать одинаковый набор компонентов для всей трассы

Ограничения применения

• Не применяется в условиях постоянного погружения в воду или открытых уличных сетях без дополнительной герметизации
• Не подходит для кабелей с большим наружным диаметром - максимальная заполненность канала должна соблюдаться согласно нормам (не более 40% площади сечения)
• Не рассчитан на нагрузки выше стандартных механических - не следует использовать как несущую конструкцию

Примеры использования

• Поворот трассы вдоль стен в производственном цеху между двумя секциями кабельного канала
• Обход препятствий (колонн, труб) в распределительных шкафах
• Подвод кабелей к оборудованию с вертикальным выходом из горизонтальной трассы
• Монтаж в торговых центрах, логистических комплексах, на АЗС - там, где важна долговечность и доступность

Практические советы

• При заказе проверьте соответствие размера - 40×60 мм - другим элементам трассы; несовпадение приведёт к неплотному соединению
• Для длительной эксплуатации в агрессивной среде дополнительно обработайте места крепления антикоррозийным составом
• Не забудьте оставить свободный ход кабелей - особенно при использовании гибких многожильных проводов
• Arтикул LKM A40060FS можно найти в каталогах OBO BETTERMANN как часть серии LFS - это гарантирует оригинальность и совместимость
