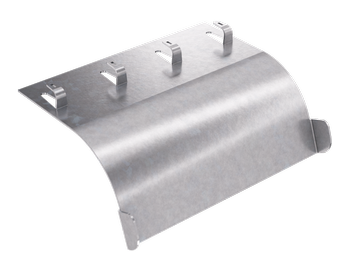

Ограничитель радиуса изгиба кабеля металлический, L = 150 мм | FC37015 DKC ДКС

Ограничитель радиуса изгиба кабеля металлический, L = 150 мм DKC — устройство для защиты кабелей от перегибов при прокладке в кабельных лотках шириной 150 мм. Применяется в системах распределения электроэнергии и связи, особенно там, где важна долговечность кабельных трасс. Артикул fc37015, серия F5 Combitech.

Назначение и область применения

Ограничитель радиуса изгиба кабеля металлический, L = 150 мм DKC предотвращает чрезмерный изгиб кабелей при изменении направления трассы — например, при спуске к оборудованию или повороте в лотке. Устанавливается внутри кабельного лотка шириной 150 мм. Подходит для силовых, сигнальных и коммуникационных кабелей, которые чувствительны к механическому напряжению на изгибе.

Технические характеристики

• Размер: длина 150 мм, радиус изгиба 40 мм
• Материал: сталь с непрерывным холодным цинкованием
• Покрытие: антикоррозийное, равномерное, без наплывов
• Цвет: серый
• Тип: жесткий ограничитель, фиксирующий минимальный радиус изгиба

Совместимость и монтаж

Ограничитель радиуса изгиба кабеля металлический, L = 150 мм DKC совместим только с кабельными лотками шириной 150 мм. Монтируется внутрь лотка без инструментов — защелкивается на бортах. Крепление надежное, не требует винтов. Для установки достаточно выровнять изделие по оси лотка и плотно вставить до щелчка. Не рекомендуется использовать с лотками меньшей или большей ширины — это снижает эффективность и может вызвать деформацию.

Преимущества

• Обеспечивает постоянный радиус изгиба 40 мм — соответствует требованиям ГОСТ и IEC для большинства кабелей
• Закаленная сталь с цинкованием обеспечивает долгий срок службы даже во влажных средах
• Быстрая установка без сверления и крепежа — экономит время при монтаже
• Не требует обслуживания, не теряет форму при нагрузке

Ограничения применения

• Не предназначена для кабелей с внешним диаметром более 30 мм — возможен контакт с поверхностью ограничителя
• Не используется вне кабельных лотков — не является самостоятельным крепежом
• Не подходит для динамических перемещений кабелей (например, в тросовых системах)
• Работает только при температуре от –25°C до +60°C

Примеры использования

• Установка в лотке на участке выхода кабеля к частотному преобразователю
• Переход с горизонтального участка трассы на вертикальный в серверной комнате
• Формирование плавного изгиба перед подключением к панели управления на производстве
• Прокладка кабелей в промышленных зонах с повышенной влажностью — благодаря цинкованию не ржавеет

Практические советы

• Выбирайте ограничитель по ширине лотка — 150 мм — а не по типу кабеля. Неверный выбор приведёт к проскальзыванию или недостаточному радиусу
• Проверьте, чтобы кабель не задевал острые края лотка — ограничитель работает только при правильном расположении
• При использовании нескольких ограничителей в одной трассе — располагайте их через каждые 1–2 метра, особенно на длинных вертикальных участках
• Для кабелей с толстой оболочкой (например, силовые АВВГ) проверьте соответствие минимального допустимого радиуса изгиба — 40 мм подходит для большинства, но не всех
