Металлорукав Р3-Ц 20 (50 м/уп.) с протяжкой | zeta44904 ГОФРОМАТИК ЗЭТА

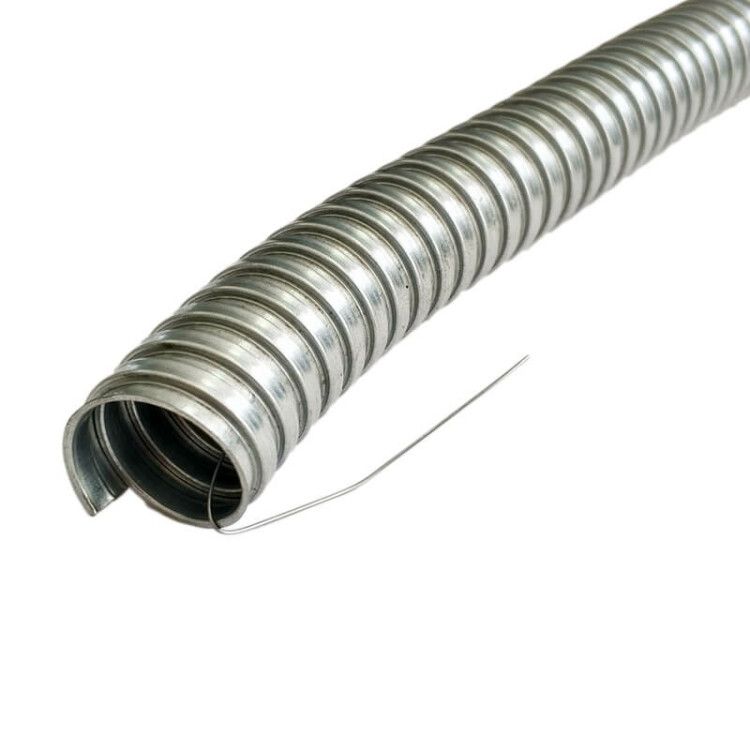

Металлорукав Р3-Ц 20 диаметр 20 мм с протяжкой (упаковка 50 м) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря встроенной протяжке и прочной оцинкованной стали, этот металлорукав упрощает монтаж и обеспечивает долговечную защиту от механических нагрузок.

Назначение и область применения

Металлорукав Р3-Ц 20 диаметр 20 мм с протяжкой используется для защиты электрокабелей, линий связи, слаботочных и силовых проводов от повреждений: перегибов, сплющивания, порезов, ударов и истирания. Подходит для прокладки в помещениях, на производствах, в шахтах, на транспорте и в других местах с высокой механической нагрузкой. При подключении к системе заземления дополнительно экранирует сигналы от электромагнитных помех.

Технические характеристики

• Наружный диаметр: 21,9 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели до 18–19 мм в диаметре
• Длина одной бухты: 50 метров
• Материал: оцинкованная сталь - устойчивость к коррозии в условиях повышенной влажности
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при изгибании без повреждения структуры
• Температурный диапазон: от –40 C до +300 C - работает в суровых климатах и рядом с нагревательными элементами
• Протяжка: есть - стальная проволока внутри рукава для легкой затяжки кабеля
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости защиты от влаги
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-Ц 20 диаметр 20 мм с протяжкой совместим со всеми типами кабелей, диаметр которых не превышает 18–19 мм. Для фиксации используются муфты, хомутики или специальные зажимы. Монтаж выполняется путем протяжки кабеля через внутреннюю стальную проволоку - никаких дополнительных инструментов не требуется. Обязательно соблюдайте минимальный радиус изгиба 60 мм - превышение риска деформации или разрушения спирали.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей согласно ГОСТ Р 50571.5.52 и имеет сертификат качества завода ЗЭТА Новосибирск. Отдельного стандарта на IP40 для металлорукавов нет - данный показатель указывает лишь на уровень защиты от твердых предметов. Для работы во взрывоопасных зонах требуется дополнительная проверка на соответствие нормам АЭС и ГОСТ Р 51330.

Преимущества

• Встроенная протяжка значительно ускоряет установку кабеля - не нужны зонды, лебедки или смазочные материалы
• Оцинкованная сталь предотвращает коррозию даже при длительном контакте с влагой
• Высокая термостойкость позволяет использовать рядом с печами, двигателями и другими источниками тепла
• Жесткая структура сохраняет форму при давлении - не сплющивается под весом оборудования
• Подходит для многократных изгибов в рамках допустимого радиуса

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с водой - степень защиты IP40 не обеспечивает гидроизоляцию
• Не рекомендуется применять там, где возможна химическая агрессия (кислоты, щелочи, растворители)
• При температурах выше 300 C возможно окисление цинкового покрытия - снижение коррозионной стойкости
• Не следует использовать в качестве основной несущей конструкции - не рассчитана на большие вертикальные нагрузки
• Отсутствие уплотнения требует обязательной герметизации входов/выходов при работе в сырых помещениях

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в конвейерных системах
• Монтаж кабелей питания в промышленных роботах
• Защита проводов в вентиляционных каналах и технологических трубопроводах
• Перемещаемые участки кабельных трасс на автопредприятиях

Практические советы

• Выбирайте металлорукав Р3-Ц 20 диаметр 20 мм с протяжкой только тогда, когда внутренний диаметр кабеля меньше 19 мм - иначе будет трудно протянуть
• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри рукава
• Для длинных трасс используйте несколько бухт - свяжите их между собой с помощью переходных муфт
• Обязательно заземляйте металлорукав - это повысит ЭМИ-защиту и безопасность
• При использовании в холоде (ниже –20 C) согрейте рукав перед изгибом - материал становится более хрупким
• Артикул zeta44904 - единственный номер для этого конкретного исполнения; другие производители могут иметь аналоги, но с другим шагом навивки или толщиной стенки
