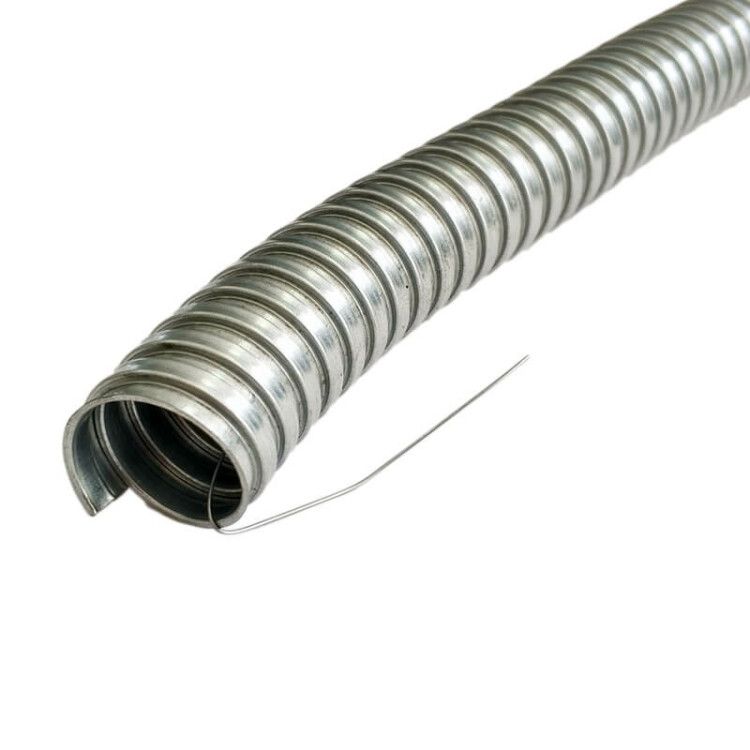

Металлорукав Р3-Ц 25 (50 м/уп.) с протяжкой | zeta44906 ГОФРОМАТИК ЗЭТА

Металлорукав Р3-Ц 25 мм с протяжкой (50 м/уп.) от ЗЭТА Новосибирск - это гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря встроенной протяжке и прочной оцинкованной стали, этот металлорукав упрощает монтаж и продлевает срок службы проводки в промышленных объектах.

Назначение и область применения

Металлорукав Р3-Ц 25 мм с протяжкой применяется для защиты электрокабелей, линий связи, слаботочных и силовых проводов от механических повреждений, перегибов, передавливания и порезов. Подходит для прокладки в помещениях, на открытых участках, в каналах, шахтах и на технологическом оборудовании. Особенно эффективен там, где требуется частая замена или добавление кабелей - благодаря протяжке можно легко затянуть провода без дополнительного оборудования.

Технические характеристики

• Наружный диаметр: 26,7 мм
• Внутренний диаметр: 23,7 мм - позволяет пропускать кабели до 22–24 мм в диаметре
• Длина бухты: 50 метров - оптимальна для крупных монтажных работ
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и умеренно влажных условиях
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды
• Разрывное усилие: 250 Н - выдерживает значительные нагрузки на растяжение
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус при фиксированном изгибе
• Температурный диапазон: от –40 C до +300 C - работает в экстремальных температурах
• Цвет: серый
• Протяжка: есть - стальная проволока внутри рукава для легкой протяжки кабелей
• Уплотнение: отсутствует - требует дополнительной герметизации при необходимости

Совместимость и монтаж

Металлорукав Р3-Ц 25 мм совместим со всеми типами кабелей, имеющими наружный диаметр до 22 мм. Для установки достаточно размотать бухту, вставить кабель через протяжку и потянуть его внутрь. Монтаж возможен вручную - специальные инструменты не требуются. Соединяется с корпусами, распределительными щитами и фитингами через стандартные муфты и зажимы. Обязательно используйте зажимы на концах, чтобы избежать перегиба и повреждения кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей в соответствии с ГОСТ Р 50571.5.52. Степень защиты IP40 гарантирует безопасность от контакта с твердыми предметами, что важно в промышленной среде. При подключении к системе защитного заземления металлорукав выполняет функцию экрана, снижая уровень электромагнитных помех. Однако он не является средством против поражения током - всегда соблюдайте правила электроустановок.

Преимущества

• Встроенная протяжка ускоряет монтаж в 2–3 раза - не нужны зонды, лебедки или направляющие
• Оцинкованная сталь увеличивает долговечность в сравнении с обычной сталью
• Высокая термостойкость - подходит для мест с нагревом (например, рядом с печами, двигателями)
• Гибкость позволяет прокладывать трассы с несколькими изгибами без потери целостности
• 50-метровая бухта минимизирует количество стыков и соединений

Ограничения применения

• Не предназначен для использования во влажных и агрессивных средах - отсутствие уплотнения и IP40 исключают контакт с водой, маслом, химикатами
• Не рекомендован для прямого закапывания в землю - риск коррозии и повреждения
• Не используется как самостоятельное средство защиты от удара током - обязательно нужна изоляция кабеля и заземление системы
• При изгибе меньше 75 мм возможна деформация и потеря герметичности

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в конвейерных системах
• Монтаж кабелей питания в цехах с высокой запыленностью
• Переходы между этажами в промышленных зданиях
• Подключение датчиков и исполнительных механизмов в автоматических линиях

Практические советы

• Выбирайте металлорукав Р3-Ц 25 мм с протяжкой, когда планируете менять или добавлять кабели - это экономит время на будущем обслуживании
• Проверьте внутренний диаметр 23,7 мм перед выбором кабеля - слишком толстые провода могут повредить стенки рукава
• Обязательно заземляйте конец металлорукава, если требуется ЭМИ-защита - используйте медный заземляющий провод и клеммы
• При резке используйте ножницы по металлу - острые края могут повредить изоляцию кабеля
• Для длительной работы при температурах выше 150 C проверяйте состояние покрытия каждые 6 месяцев - оцинковка может окисляться
• Артикул zeta44906 - единственный вариант этого размера с протяжкой в линейке ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют другие параметры
