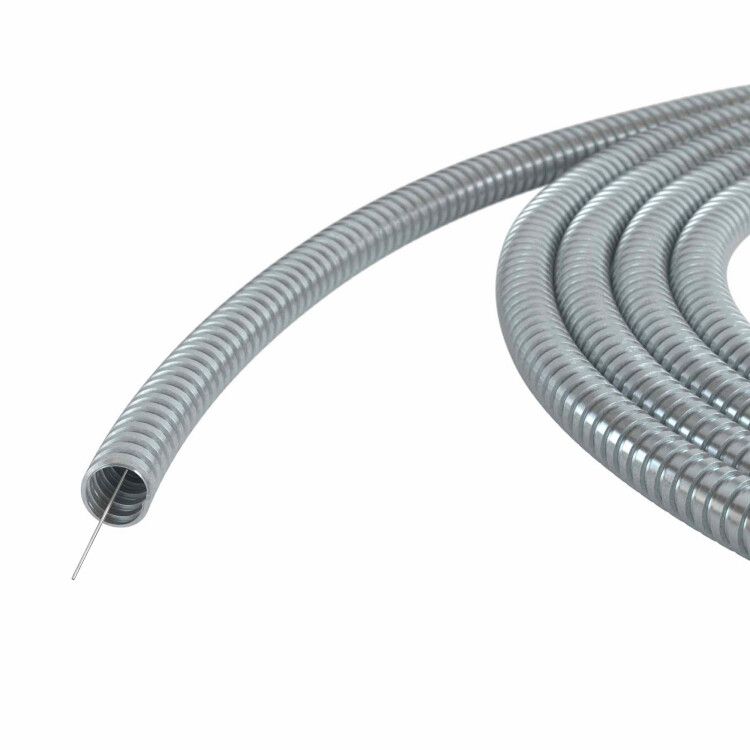

Металлорукав из оцинкованной стали с протяжкой DN 26мм, Dвн 26,5 мм, Dнар 30,0 IP40, 25м | 667R2630P DKC ДКС

Металлорукав из оцинкованной стали с протяжкой DN 26мм, Dвн 26,5 мм, Dнар 30,0 мм, IP40, 25м от DKC (ДКС) - гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 667r2630p подходит для промышленного и коммерческого монтажа там, где важны надёжность и простота укладки.

Назначение и область применения

Металлорукав из оцинкованной стали с протяжкой используется для защиты электрических, слаботочных и телекоммуникационных кабелей от механических повреждений, перегибов и внешнего воздействия. Подходит для прокладки внутри зданий, на технологических площадках, в шахтах, каналах и на открытых участках с ограниченным доступом. Применяется на станках, конвейерах, в распределительных щитах и системах автоматизации.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии в помещениях с нормальной влажностью;
• Номинальный диаметр: 27 мм (соответствует внутреннему диаметру 26,5 мм и наружному 30,0 мм);
• Длина: 25 метров в одной бухте;
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм и от попадания твердых частиц, но не обеспечивает защиту от воды;
• Температурный диапазон: от –60 C до +250 C - работает в экстремальных условиях;
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку при растяжении;
• Гибкость: позволяет прокладывать трассу с радиусом изгиба до 8×D (до 240 мм);
• Обшивка: отсутствует - поверхность голая, без пластиковой или текстильной оплетки;
• Протяжка: встроена - стальная проволока проходит через весь рукав для облегчения затяжки кабеля.

Совместимость и монтаж

Металлорукав совместим со стандартными фитингами и муфтами для труб диаметром 30 мм. Для установки используйте хомуты, клеммы или крепления с внутренним диаметром не менее 30 мм. Протяжка позволяет легко втянуть кабель даже в длинных и извилистых трассах - достаточно закрепить её на конце провода и потянуть. Не рекомендуется использовать для прокладки в местах постоянного контакта с острыми краями - возможна деформация спирали.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и термостойкости, применяемым в промышленном электрооборудовании. Степень защиты IP40 соответствует ГОСТ 14254. Не предназначен для использования во взрывоопасных средах или в условиях постоянного воздействия жидкостей.

Преимущества

• Высокая прочность на сдавливание и растяжение благодаря стальной спирали;
• Удобство монтажа за счёт встроенной протяжки - экономия времени при укладке кабелей;
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с нагревательными элементами;
• Цинковое покрытие снижает риск окисления в сухих и умеренно влажных помещениях;
• Не требует специального оборудования для резки - режется обычными ножницами по металлу.

Ограничения применения

• IP40 не защищает от воды - нельзя использовать на улице, в сырых цехах или подземных коллекторах без дополнительной герметизации;
• Отсутствие обшивки делает поверхность жесткой и может вызвать abrasion при частом движении кабеля;
• Не предназначено для прокладки в местах с постоянными вибрациями выше 10 Гц - возможна усталость материала;
• Запрещено использовать в качестве несущего элемента для веса кабеля свыше 5 кг/м - требуется дополнительная подвеска.

Примеры использования

• Защита силового кабеля от двигателя к частотному преобразователю на конвейере;
• Прокладка сигнальных проводов между датчиками и контроллером в автоматической линии;
• Подключение светильников к распределительному щиту в цеху с высокими требованиями к механической защите;
• Переход от жёсткой трубы к мобильному оборудованию, где нужна компенсация перемещений.

Практические советы

• Перед монтажом проверьте внутренний диаметр 26,5 мм - он должен свободно вместить суммарный диаметр всех кабелей с запасом 20–30%;
• При необходимости резки используйте ножницы по металлу и сразу удалите острые кромки напильником - они могут повредить изоляцию кабеля;
• Не допускайте перегибов меньше 240 мм радиуса - это снижает срок службы и может заблокировать протяжку;
• Для длительной работы в условиях пыли - периодически осматривайте рукав на наличие задиров; при появлении ржавчины замените участок;
• Артикул 667r2630p от DKC (ДКС) - один из самых популярных решений в сериях Cosmec для промышленных объектов России и СНГ.
