Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-25 протяжкой - 77877 КВТ

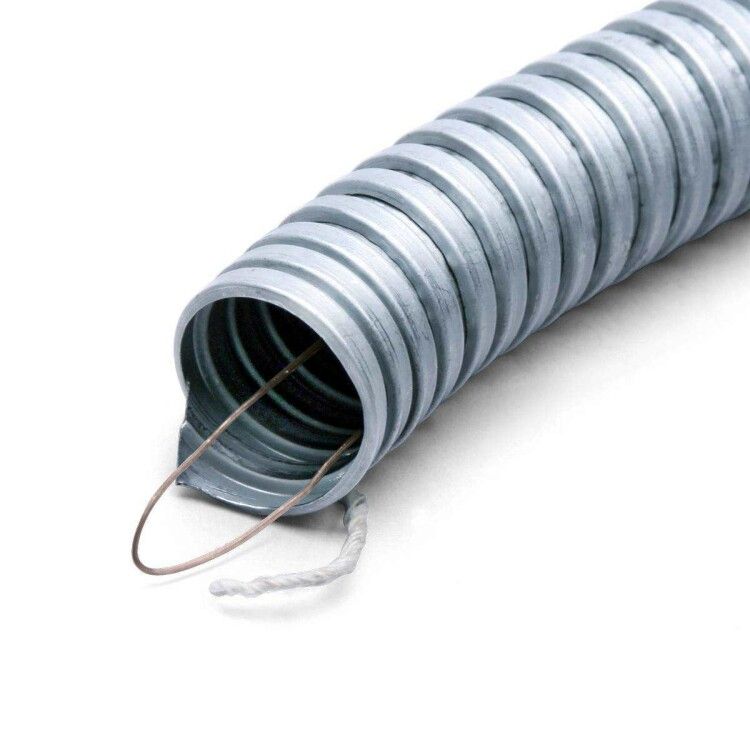

Металлорукав РЗ-ЦХ 25 с протяжкой от Fortisflex - гибкий металлический рукав с оцинкованной стальной оплеткой и встроенной протяжкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 77877 подходит как для внутренних, так и для наружных работ, особенно там, где важна надежная защита от ударов и воздействие агрессивных сред.

Назначение и область применения

Металлорукав РЗ-ЦХ 25 с протяжкой используется для прокладки силовых и слаботочных кабелей в местах, требующих защиты от механических повреждений, вибраций и внешнего воздействия. Подходит для скрытой и открытой проводки в промышленных помещениях, на станках, конвейерах, в распределительных щитах, транспорте и на объектах с высокой степенью запыленности. Благодаря наличию протяжки упрощает ввод кабеля вручную без дополнительных инструментов.

Технические характеристики

• Наружный диаметр: 30,8 мм
• Длина бухты: 25 метров
• Материал корпуса: оцинкованная стальная лента
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +120 C
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,25 кг, падающего с 40 см)
• Статический радиус изгиба: 75 мм - минимальный допустимый радиус изгиба при постоянной установке
• Разрывное усилие: 450 Н - способен выдерживать значительные осевые нагрузки
• Уплотнение: хлопчатобумажная нить - герметизирует концы рукава, предотвращает попадание пыли и мелкого мусора
• Обшивка: отсутствует - поверхность голая, оцинкованная
• Цвет: металлик
• Электрические свойства: проводящий - позволяет выполнять заземление через корпус

Совместимость и монтаж

Металлорукав РЗ-ЦХ 25 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Протяжка внутри рукава позволяет легко затянуть кабель или провода без использования шнуров или тросиков. Для монтажа используйте плоскогубцы или специальные клещи для перегиба - не применяйте резаки, чтобы не повредить оцинкованное покрытие. Гибкость позволяет прокладывать трассы с множеством поворотов, соблюдая минимальный радиус изгиба 75 мм.

Безопасность и стандарты

Изделие соответствует требованиям по защите от механических ударов (IK07) и пылевой защите (IP40). Оцинкованная сталь обеспечивает антикоррозийную стойкость в сухих и умеренно влажных средах. Электропроводящий корпус позволяет использовать металлорукав в качестве элемента системы заземления, что снижает риск возникновения потенциала на кабеле. Не предназначен для работы в условиях постоянного контакта с водой или агрессивными жидкостями в больших объемах.

Преимущества

• Встроенная протяжка ускоряет монтаж и исключает необходимость в дополнительных инструментах для введения кабеля
• Высокая прочность на разрыв (450 Н) и ударопрочность (IK07) обеспечивают долгую службу даже в жестких условиях
• Оцинкованная сталь устойчива к коррозии, не требует дополнительного покрытия
• Гибкость позволяет прокладывать трассы с углами до 90° без деформаций
• Уплотнение из хлопчатобумажной нити препятствует проникновению пыли и мелкого мусора
• Подходит для использования в широком температурном диапазоне - от зимних условий до нагрева рядом с оборудованием

Ограничения применения

• Не предназначен для эксплуатации в условиях постоянного контакта с водой - степень защиты IP40 не обеспечивает гидроизоляцию
• Не рекомендован для прямого воздействия сильных растворителей, концентрированных кислот или щелочей - возможна деградация уплотнения
• Не следует применять при радиусе изгиба менее 75 мм - это вызывает деформацию спирали и потерю целостности
• Отсутствие внешней обшивки делает изделие чувствительным к острым кромкам и абразивным поверхностям - требуется защита при проходе через металлоконструкции

Примеры использования

• Прокладка кабелей управления на автоматических линиях и станках ЧПУ
• Защита проводов питания в цехах с частыми мойками (но без прямого напора воды)
• Монтаж сигнальных линий в распределительных щитах с ограниченным пространством
• Прокладка кабелей между движущимися узлами оборудования, где нужна гибкость и защита от истирания
• Использование в системах автономного энергообеспечения на открытых площадках при наличии защитных коробов

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно ввести кабель с учетом изоляции и оболочки
• При необходимости резки используйте ножницы по металлу - после реза обязательно удалите заусенцы, чтобы не повредить изоляцию кабеля
• Для соединения с фитингами Fortisflex используйте комплектные зажимы - они гарантируют герметичность и надежное крепление
• При длительной эксплуатации в условиях вибрации закрепляйте рукав каждые 50–70 см, чтобы избежать усталостного разрушения
• Артикул 77877 - это именно тот вариант, который стоит выбирать, когда нужны одновременно прочность, гибкость и возможность быстрой прокладки кабеля
