Металлорукав Р3-Ц 32 (20 м/уп.) с протяжкой | zeta44907 ГОФРОМАТИК ЗЭТА

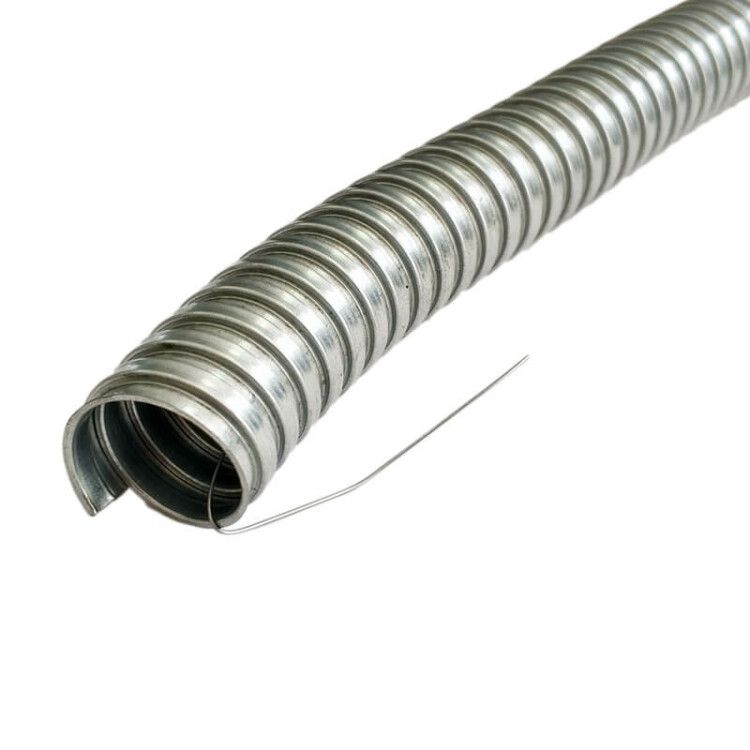

Металлорукав Р3-Ц 32 мм с протяжкой (20 м/уп.) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря встроенной протяжке и прочной оцинкованной стали, этот металлорукав упрощает монтаж и обеспечивает долговечную защиту от механических нагрузок.

Назначение и область применения

Металлорукав Р3-Ц 32 мм с протяжкой применяется для защиты кабелей, проводов и линий связи от повреждений: перегибов, передавливания, порезов, вытягивания и воздействия внешней среды. Подходит для прокладки в помещениях, на объектах с высокой механической нагрузкой - например, на заводах, в цехах, на транспорте, в системах автоматизации. Также используется при монтаже силовых и слаботочных сетей, где требуется физическая защита проводников.

Технические характеристики

• Наружный диаметр: 34,4 мм
• Внутренний диаметр: 30,4 мм - позволяет пропускать кабели до 28–29 мм в диаметре
• Длина бухты: 20 метров - оптимальна для крупных участков прокладки
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных условиях
• Степень защиты IP40 - предохраняет от твердых частиц размером более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий, включая нагреваемые зоны
• Статический радиус изгиба: 96 мм - минимальный допустимый радиус при постоянном изгибе
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Наличие протяжки: да - стальная проволока внутри рукава для легкой затяжки кабеля
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости
• Цвет: серый - классическое исполнение, легко идентифицируемо

Совместимость и монтаж

Металлорукав Р3-Ц 32 мм совместим со всеми типами кабелей, чей наружный диаметр не превышает 28–29 мм. Протяжка позволяет без инструментов протянуть кабель через всю 20-метровую бухту - достаточно закрепить провод на конце протяжки и потянуть. Для фиксации используются муфты, хомутики или клеммники. На концах рукава рекомендуется установить термоусадочные или пластиковые наконечники, чтобы предотвратить повреждение изоляции кабеля. Установка возможна в штробах, каналах, на кронштейнах и в воздухе.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите проводников, указанным в ГОСТ Р 50571.5.52. При подключении к системе защитного заземления металлорукав Р3-Ц выполняет функцию экрана, снижая влияние электромагнитных помех. Однако IP40 не обеспечивает защиту от влаги - применение в сырых или открытых местах требует дополнительной герметизации.

Преимущества

• Встроенная протяжка исключает необходимость в специальных инструментах при монтаже
• Оцинкованная сталь увеличивает срок службы в сравнении с обычной сталью
• Высокая температурная стойкость - можно использовать рядом с горячими поверхностями
• Жесткая структура предотвращает сплющивание при давлении
• 20-метровая бухта минимизирует количество стыков при длинных трассах

Ограничения применения

• Не предназначен для прямого контакта с водой или влажными средами - IP40 не является водо- или пылевлагозащитным
• Не следует использовать там, где есть риск химического воздействия (кислоты, щелочи, растворители)
• При изгибах меньше 96 мм существует опасность деформации и повреждения внутреннего слоя
• Отсутствие уплотнения требует самостоятельной герметизации входов/выходов
• Подходит только для кабелей с диаметром до ~29 мм; большие кабели не войдут

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в конвейерных системах
• Монтаж кабелей питания в промышленных щитах
• Защита проводов в зонах с частыми перемещениями оборудования
• Прокладка в технологических каналах заводских помещений

Практические советы

• Перед монтажом проверьте, что диаметр кабеля не превышает 29 мм - иначе он не пройдет через рукав
• Если планируете прокладывать в местах с повышенной влажностью - используйте герметичные переходники или термоусадку на концах
• При использовании нескольких отрезков - соединяйте их с помощью муфт, не оставляя зазоров
• Не перегибайте рукав резко - соблюдайте радиус изгиба 96 мм, особенно при многократных изгибах
• При работе с тяжелыми кабелями - распределите вес по всей длине, чтобы не перегрузить протяжку
• Артикул zeta44907 - один из самых популярных в линейке ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры
