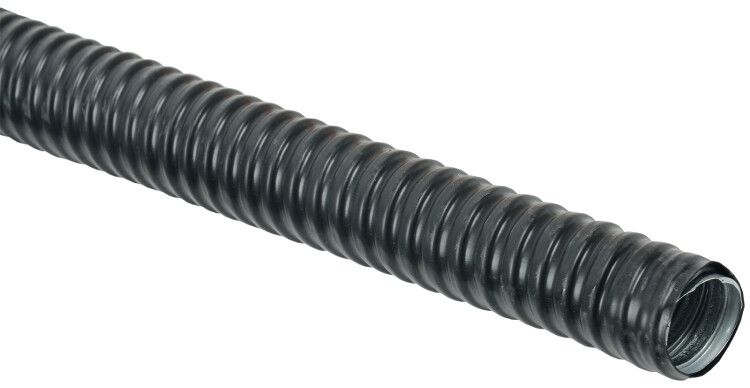

Металлорукав МПГнг-LS-50 d50 с протяжкой ELASTA (уп.20м) IEK CMP27-050-K02-020

Металлорукав IEK (ИЭК) МПГнг-LS-50 d50 с зондом и протяжкой (20м) - это гибкая металлическая защита для кабелей и проводов, рассчитанная на работу в условиях с высокими требованиями к пожарной безопасности. Благодаря оцинкованной стали и специальной ПВХ-изоляции, он подходит для прокладки в местах с риском возгорания, где важна минимальная дымообразование и отсутствие выделения токсичных газов.

Назначение и область применения

Металлорукав IEK (ИЭК) МПГнг-LS-50 d50 используется для защиты силовых и контрольных кабелей от механических повреждений, влаги и воздействия окружающей среды. Применяется там, где требуется негорючесть и низкое дымовыделение: на АЭС, ТЭС, ГЭС, в метро, высотных зданиях, на судах, химпроизводствах, складах и других объектах с особыми требованиями к пожарной безопасности. Подходит для прокладки в пучках, когда один кабель может стать источником возгорания другого.

Технические характеристики

• Диаметр: 50 мм - внутренний проход для кабелей, позволяет пропустить пучок проводов до соответствующего сечения;
• Длина: 20 м - готовый участок для прокладки без необходимости соединения;
• Материал корпуса: стальная оцинкованная лента - обеспечивает прочность и коррозионную стойкость;
• Изоляция: ПВХ пластикат с пониженной пожароопасностью - не поддерживает горение, снижает выделение дыма и хлористого водорода;
• Степень защиты: IP65 - полностью защищён от пыли, устойчив к струям воды из любого направления;
• Температурный диапазон: от -30 C до +70 C - работает в холодных и жарких условиях;
• Гибкость: да - легко изгибается при монтаже без потери целостности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Цвет: черный - маскирует загрязнения, совместим с большинством интерьеров и систем кабельной трассировки;
• Уплотнение: отсутствует - не герметичен, требует дополнительной защиты на входах/выходах;
• Наличие протяжки: да - встроенный стальной трос для удобного протягивания кабелей;
• Наличие зонда: да - гибкий направляющий элемент для точного введения кабеля в рукав.

Совместимость и монтаж

Металлорукав IEK (ИЭК) МПГнг-LS-50 d50 с зондом и протяжкой (20м) совместим с любыми кабелями, подходящими по внешнему диаметру к внутреннему проходу 50 мм. Для монтажа:

• Зонд вставляется в один конец рукава, затем через него протягивается кабель, используя протяжку;
• Протяжка - это стальной трос, закрепленный внутри, который можно использовать многократно;
• На концах рукава необходимо установить фитинги или муфты с уплотнением, так как сам рукав не имеет уплотнения;
• Изгибы выполняются радиусом не менее 4–5 диаметров (200–250 мм), чтобы не повредить изоляцию и структуру;
• Фиксируйте рукав хомутами каждые 1–1,5 м, особенно при вертикальной прокладке.

Безопасность и стандарты

Металлорукав IEK (ИЭК) МПГнг-LS-50 d50 соответствует требованиям пожарной безопасности: материал не распространяет горение, при нагреве выделяет мало дыма и почти не образует хлористого водорода. Это делает его допустимым для использования в объектах, регламентированных нормами РФ (например, СП 7.13130, ГОСТ Р 53315). Соответствует классу пожарной опасности по дымообразованию и токсичности - подходит для помещений с массовым пребыванием людей.

Преимущества

• Встроенная протяжка и зонд значительно ускоряют монтаж кабелей - не нужны дополнительные инструменты;
• Оцинкованная сталь предотвращает коррозию даже во влажных средах;
• ПВХ с низким дымовыделением сохраняет видимость и безопасность эвакуации при пожаре;
• Высокая степень защиты IP65 исключает попадание пыли и брызг воды;
• Гибкость позволяет прокладывать трассу с несколькими изгибами без разрезания;
• Срок службы 10 лет - экономически выгодно при долгосрочных проектах.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью;
• Отсутствие уплотнения требует обязательной установки кабельных вводов на концах - иначе возможен доступ влаги и пыли;
• Не рекомендуется для прокладки в местах с частыми ударными нагрузками - хотя металл прочный, при перегибе под большой нагрузкой может деформироваться;
• Не подходит для прокладки в средах с агрессивными химическими веществами - ПВХ может разрушаться под действием растворителей, кислот, щелочей;
• Максимальная температура +70 C - нельзя применять рядом с нагревательными элементами без термоизоляции.

Примеры использования

• Прокладка кабелей управления в тоннеле метрополитена - защита от пыли, влаги и обеспечение пожарной безопасности;
• Кабельные трассы между этажами в высотном офисном здании - минимизация дыма при аварии;
• Линии питания и сигнализации на судне - устойчивость к вибрации, соленому воздуху и влажности;
• Кабели на химическом производстве - защита от случайных брызг, но не от прямого контакта с агрессивными реагентами;
• Аварийное освещение и системы оповещения в складах - надежная работа при экстренных ситуациях.

Практические советы

• Перед монтажом проверьте, что суммарный внешний диаметр всех кабелей не превышает 80% от внутреннего диаметра рукава (т.е. не более ~40 мм);
• Если кабель слишком тугой - смажьте его мылом или специальным составом для протяжки, чтобы не повредить изоляцию;
• Не используйте металлорукав как несущую конструкцию - он не рассчитан на вес кабелей, только на защиту;
• При прокладке в нескольких параллельных трассах - оставляйте расстояние между рукавами для вентиляции и обслуживания;
• При замене старых кабелей - можно использовать существующую протяжку, если она не повреждена; если нет - замените её новой.
