НГ 50 d50мм без протяжки сер (уп.20м) ГОФРОМАТИК/ЗЭТАРУС zeta41916 Металлорукав в ПВХ изоляции МРПИ

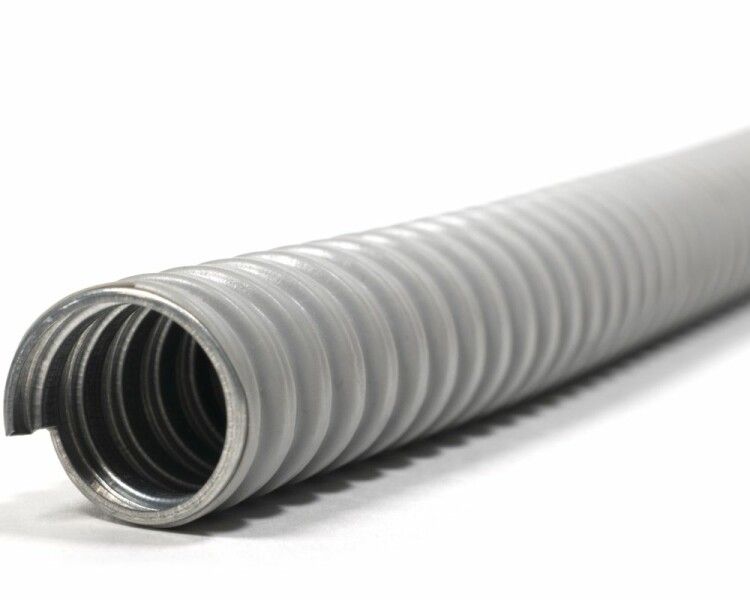

Металлорукав в ПВХ изоляции МРПИ НГ 50 диаметр 50 мм серый 20 метров в упаковке — это герметичный, не поддерживающий горения рукав из оцинкованной стали с ПВХ-оболочкой, предназначенный для защиты электрических проводов на сложных маршрутах. Бренд ЗЭТА и артикул zeta41916 обеспечивают соответствие промышленным требованиям к надежности и безопасности.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 50 используется для прокладки кабелей и проводов там, где требуется защита от механических повреждений, влаги, пыли и химических воздействий. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах, на конвейерах, станках, вентиляционных системах и других объектах с криволинейными трассами. Обеспечивает безопасную прокладку в местах, где возможен контакт с токоведущими частями.

Технические характеристики

• Материал корпуса: оцинкованная сталь — устойчива к коррозии, сохраняет форму при нагрузках.
• Оболочка: поливинилхлорид (ПВХ) — не поддерживает горение, защищает от воды, масла, кислот и УФ-излучения.
• Наружный диаметр: 54,1 мм — позволяет легко вставлять рукав в крепления и муфты стандартного размера.
• Внутренний диаметр: 48 мм — достаточен для прокладки нескольких кабелей, например, силовых или управления.
• Длина бухты: 20 метров — оптимальна для крупных участков трассировки без лишних соединений.
• Степень защиты IP65: полностью защищен от пыли и струй воды из любого направления — подходит для улицы и сырых помещений.
• Температурный диапазон: от –40 °C до +90 °C — работает в холодных регионах и рядом с нагревательными элементами.
• Статический радиус изгиба: 200 мм — минимальный допустимый радиус при фиксированном изгибе без повреждения структуры.
• Разрывное усилие: 500 Н — выдерживает значительные механические нагрузки, например, при затяжке кабельных жгутов.
• Цвет: серый — соответствует промышленным стандартам, не выгорает на солнце.
• Уплотнение: отсутствует — требует дополнительной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 50 совместим с фланцевыми, резьбовыми и компрессионными соединителями, подходящими по наружному диаметру 54,1 мм. Для монтажа используйте специальные зажимы или хомутики, фиксирующие рукав на расстоянии не более 1–1,5 м друг от друга. Не перегибайте его меньше чем на 200 мм радиуса — это предотвращает деформацию внутренней спирали. Концы рукава рекомендуется закрывать термоусадочными или пластиковыми колпачками, так как уплотнение в комплекте отсутствует.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 50 соответствует требованиям к негорючести материалов (не поддерживает горение) и степени защиты IP65. Оболочка из ПВХ снижает риск поражения электрическим током при случайном контакте с поверхностью. Соответствует нормам ГОСТ Р 50571 и ПУЭ для прокладки кабелей в условиях повышенной опасности.

Преимущества

• Высокая механическая прочность благодаря комбинированной конструкции: стальная спираль + ПВХ-оболочка.
• Защита от влаги и пыли — идеально для уличных и цеховых условий.
• Не поддерживает горение — повышает пожарную безопасность объекта.
• Гибкость позволяет прокладывать трассы вокруг препятствий без дополнительных переходников.
• Долговечность — срок службы превышает 25 лет при соблюдении температурных режимов.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP65 не гарантирует герметичность при длительном подводном положении.
• Отсутствие заводского уплотнения требует самостоятельной герметизации концов при использовании во влажных или взрывоопасных зонах.
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензин) — ПВХ может разрушаться.
• При температурах выше +90 °C возможно размягчение оболочки — не применять рядом с печами или высокотемпературными оборудованием без теплоизоляции.

Примеры использования

• Прокладка кабеля питания от щита к станку с изменяемой траекторией движения.
• Защита сигнальных проводов на конвейере в пищевой промышленности — устойчив к мойкам и влажной уборке.
• Монтаж кабелей управления в холодильных камерах — выдерживает низкие температуры до –40 °C.
• Прокладка в каналах с высокой запыленностью — IP65 исключает попадание пыли внутрь.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 48 мм достаточно для всех кабелей — учтите суммарный диаметр изоляции и заполнение не более 40% объема.
• При резке используйте ножницы по металлу — избегайте пламенных методов, чтобы не повредить ПВХ-оболочку.
• Для длинных трасс с несколькими изгибами рассчитывайте свободный запас — минимум 5–10% длины на растяжение и тепловое расширение.
• Если нужна герметизация концов — выбирайте ПВХ-колпачки с резиновым уплотнением или термоусадочные трубки с клеевым слоем.
• Артикул zeta41916 доступен в сером цвете; для других оттенков по RAL обращайтесь к производителю ЗЭТА — есть возможность изготовления под заказ.
