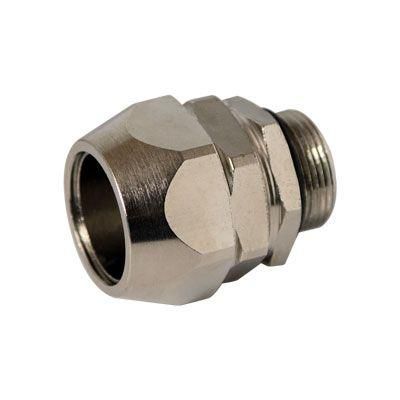

Муфта мет.рукав в изоляции оплетке-коробка DN 50, IP66, М50х1,5 | T16014-50A DKC ДКС

Муфта металлорукав в изоляции в оплетке-коробка DN 50, IP66, М50х1,5 от бренда DKC (ДКС), артикул t16014-50a, предназначена для герметичного ввода металлорукава в корпуса оборудования, щиты и распределительные коробки. Она обеспечивает надёжную фиксацию оплетки и высокую степень защиты от пыли и воды.

Назначение и область применения

Муфта используется для подключения металлорукава с герметичной изоляцией (например, серии 6071T) к электрическим шкафам, распаечным коробкам, станкам, автоматизированным линиям и другому оборудованию. Обеспечивает плотное, не требующее дополнительной герметизации соединение между металлической оплеткой рукава и стенкой корпуса. Подходит для установки в местах, где важна защита от внешних воздействий — на производстве, в условиях повышенной влажности или на улице.

Технические характеристики

• Номинальный диаметр: 50 мм — соответствует внутреннему диаметру металлорукава серии 6071T
• Резьба: M50×1,5 — наружная, метрическая, совместима с стандартными отверстиями в корпусах и крышках
• Материал корпуса: латунь с никелированным покрытием — устойчив к коррозии, долговечен в агрессивных средах
• Степень защиты: IP66 (защита от мощных струй воды) и IP67 (временное погружение в воду до 1 м)
• Рабочая температура: от -40 °C до +80 °C — подходит для холодных и жарких условий
• Исполнение: прямолинейное — позволяет провести рукав без изгибов в зоне входа
• Цвет: серый — визуально отличается от обычных пластиковых элементов, удобен для идентификации

Совместимость и монтаж

Муфта совместима исключительно с металлорукавами в стальной оплетке и с герметичной изоляцией — например, моделями серии 6071T. Установка выполняется путём ввинчивания резьбовой части в подготовленное отверстие в корпусе. Герметизация достигается за счёт плотного прилегания оплетки к внутренней поверхности муфты — дополнительные уплотнители не обязательны, но при необходимости можно использовать комплектную гайку и прокладку для усиления герметичности. Диаметр отверстия в корпусе должен точно соответствовать наружному диаметру резьбы M50×1,5.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66 и IP67, что гарантирует безопасную работу в условиях запылённости, брызг, временного контакта с водой и перепадов температур. Латунь с никелевым покрытием не выделяет токсичных веществ и не вызывает электрохимической коррозии при контакте с другими металлами.

Преимущества

• Двойная фиксация — оплетка металлорукава зажимается по всей окружности, предотвращая её смещение и повреждение
• Высокая герметичность — исключает попадание влаги и пыли внутрь шкафа даже при прямом воздействии струй воды
• Устойчивость к коррозии — никелированная латунь сохраняет целостность в агрессивных средах (промышленные цеха, пищевые производства)
• Готовность к монтажу — не требует дополнительных уплотнителей в большинстве случаев
• Широкий температурный диапазон — работает в суровых климатических условиях

Ограничения применения

• Не подходит для металлорукавов без герметичной изоляции — только для изделий типа 6071T
• Не предназначен для частого демонтажа — многократное закручивание/раскручивание может повредить резьбу
• Запрещено применять в средах с постоянным погружением в жидкости — IP67 допускает лишь временное погружение
• Не рекомендуется для использования с рукавами меньшего диаметра — возможен риск протечки и плохой фиксации

Примеры использования

• Подключение металлорукава к распределительному щиту на заводе
• Ввод кабелей через стенку станка с ЧПУ
• Фиксация трубопровода в системе автоклава или мойки
• Прокладка сигнальных линий в пищевой промышленности, где требуется регулярная мойка
• Монтаж в наружных шкафах управления освещением или вентиляцией

Практические советы

• Перед монтажом проверьте, чтобы отверстие в корпусе было точно M50×1,5 — слишком маленькое отверстие сломает резьбу, слишком большое — нарушит герметичность
• Если в вашем случае есть вибрация или механические нагрузки — используйте дополнительную гайку и прокладку, которые можно заказать отдельно
• Не затягивайте муфту чрезмерно — достаточно усилия, при котором оплетка плотно прижимается, но не деформируется
• При работе в условиях сильной влажности или химически активных сред — периодически проверяйте состояние никелевого покрытия
• Артикул t16014-50a — это именно муфта для ввода в коробку; если нужен угол или тройник — выбирайте другие модели из серии Cosmec
