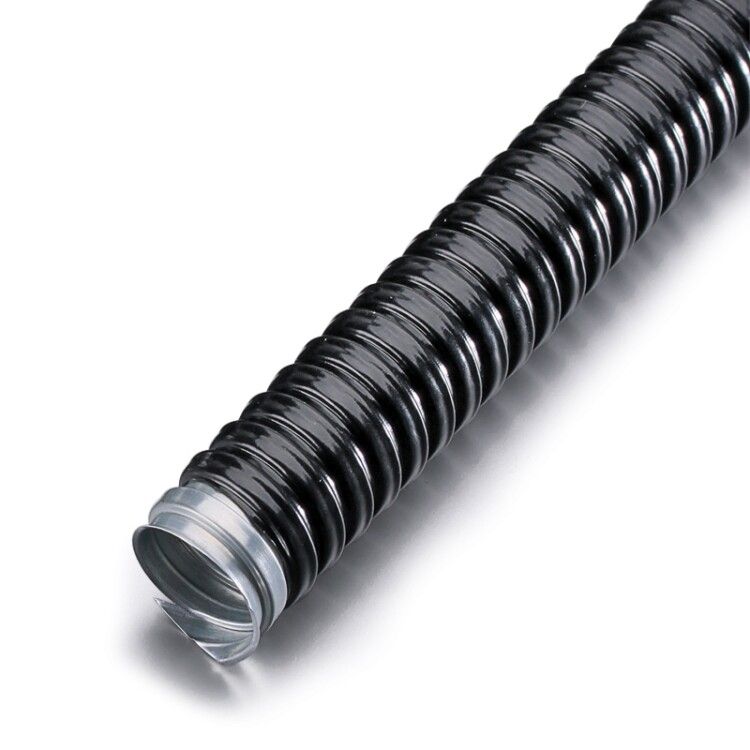

Металлорукав Р3-ЦПнг-LS 60 d60мм без протяжки (уп.10м) Fortisflex 76709 КВТ

Металлорукав Р3-ЦПнг-LS 60 d60мм от Fortisflex - герметичный металлический рукав с ПВХ-оболочкой, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 76709 подходит как для скрытой, так и для открытой прокладки в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 60 d60мм используется для защиты кабельных линий от механических повреждений, влаги, пыли и химических воздействий. Подходит для организации скрытой и открытой проводки в помещениях и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для прокладки кабелей в зонах с сыпучими или порошкообразными материалами. Рукав совместим с фитингами Fortisflex и одобрен для использования в соответствии со стандартами UL.

Технические характеристики

• Наружный диаметр: 68 мм
• Внутренний диаметр: 60 мм - позволяет пропускать кабели с соответствующим внешним диаметром
• Материал корпуса: оцинкованная сталь - защищает от коррозии и увеличивает срок службы
• Оболочка: самозатухающий ПВХ с низким газо- и дымовыделением (LS) - не поддерживает горение, безопасен при возгорании
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергой 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Статический радиус изгиба: 252 мм - минимальный допустимый радиус изгиба при монтаже без повреждения
• Длина бухты: 10 метров - удобна для транспортировки и раскроя на объекте
• Диапазон рабочих температур: от –40 C до +75 C - работает в суровых климатических условиях
• Разрывное усилие: 1500 Н - способен выдерживать значительную осевую нагрузку
• Цвет: черный - устойчив к УФ-излучению, не выцветает на солнце
• Изоляция: полностью повторяет рельеф витков - обеспечивает надежную электрическую изоляцию

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 60 d60мм совместим с фитингами Fortisflex следующих типов: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX и ВК-М-МР. Для герметизации соединений рекомендуется использовать комплектные фитинги - сам рукав не имеет уплотнений, поэтому требует правильного подбора соединителей. Монтаж возможен при температуре выше –5 C: при более низких температурах ПВХ становится хрупким, что повышает риск трещин при изгибах.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирован для использования в США и Канаде
• Не поддерживает горение - снижает риск распространения пламени
• Защита от поражения электрическим током - благодаря изоляционному слою ПВХ
• IP65 и IK07 обеспечивают соответствие нормам безопасности для промышленных помещений

Преимущества

• Высокая гибкость - позволяет выполнять сложные маршруты прокладки без дополнительных соединений
• Устойчивость к химикатам - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами
• Защита от коррозии - цинковое покрытие предотвращает ржавчину даже во влажной среде
• UV-стойкость - сохраняет целостность на открытом воздухе под прямыми солнечными лучами
• Легкая установка - легко режется обычными инструментами, не требует специального оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Не следует применять при температуре ниже –5 C при монтаже - риск растрескивания ПВХ-оболочки
• Отсутствие встроенных уплотнений - требуется использование фитингов с уплотнительными элементами для герметичных соединений
• Не рекомендован для прокладки внутри трубопроводов с высоким давлением - рассчитан только на защиту кабелей, а не на передачу сред

Примеры использования

• Прокладка силовых кабелей в промышленных цехах с частыми мойками (пищевая, фармацевтическая отрасли)
• Защита кабелей управления в системах вентиляции и кондиционирования на крыше здания
• Монтаж сигнализационных и контрольных линий в холодильных камерах и на улице
• Прокладка кабелей в местах с риском механического воздействия - рядом с конвейерами, станками, погрузчиками
• Использование в системах транспортировки песка, цемента, зерна - где есть абразивная пыль и вибрации

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (60 мм) - он должен быть больше суммарного внешнего диаметра всех прокладываемых кабелей с запасом 10–15%
• При изгибе соблюдайте минимальный радиус 252 мм - превышение этого значения может повредить структуру витков и нарушить изоляцию
• Для длинных участков используйте крепления через каждые 1–1,5 м - предотвратите провисание и перегрузку на концах
• Выбирайте фитинги Fortisflex того же типа, что указаны в документации - особенно важно для герметичных соединений
• При работе в условиях низких температур (ближе к –40 C) нагрейте рукав до комнатной температуры перед изгибом - это продлит срок службы
• Не используйте металлорукав как несущий элемент - он не предназначен для подвески тяжелых кабелей
